Interfaccia d'uso
Interfaccia d'uso
L'interfaccia d'uso di Euclide Certificazione Energetica è progettata per essere conforme ai più moderni standard per software commerciali e simile agli altri prodotti Geo Network, questo consente al cliente la massima velocità di apprendimento d'uso e di essere immediatamente operativi già dal primo utilizzo.
Nella parte sinistra è presente l'indice dei quadri da compilare, scorrendo il quale si forniscono al programma tutti i dati necessari per effettuare i calcoli dei fabbisogni energetici dell’edificio e la stampa della modulistica.
Inoltre, numerose funzioni di utilità (duplicazione dei dati, funzioni di spostamento, calcolatrici aree, calcolatrici degli angoli, eccetera) agevolano e velocizzano l'inserimento dei dati.
Input tabellare
Input tabellare
Euclide Certificazione Energetica permette all'utente di scegliere fra due diverse modalità di input dei dati che servono a definire le caratteristiche dell’involucro edilizio: l’input tabellare e l’input grafico.
L’input tabellare consente l'inserimento dei dati riflettendo la stessa impostazione degli altri software Geo Network, con i comandi aggiungi o inserisci si va scegliere dalle varie banche dati (infissi, solai, pareti, ponti termici, eccetera) quale elemento disperdente andiamo ad aggiungere al nostro edificio. Dimensioni ed orientamenti degli elementi dovranno essere inseriti manualmente.
L’input tabellare prevede una serie di strumenti per velocizzare o facilitare l’inserimento, come ad esempio la creazione guidata di un vano con possibilità di specificare i solai superiore ed inferiore e l'eventuale scambio terreno-pavimento, ed il numero di pareti che la compongono, oppure come la maschera di definizione di “parete composta”, come la definizione di zone non riscaldate, eccetera.
Attraverso l’input tabellare è anche possibile, con i comandi “duplica”, definire velocemente edifici anche molto grandi, ma con caratteristiche delle varie zone ripetitive, come ad esempio gli appartamenti con uguali esposizioni dei piani intermedi di un condominio o alcune tipologie di case a schiera.
Input grafico
Input grafico
Euclide Certificazione Energetica permette all'utente di scegliere fra due diverse modalità di input dei dati che servono a definire le caratteristiche dell’involucro edilizio: l’input tabellare e l’input grafico.
L'input grafico permette di effettuare direttamente l'analisi di uno o più disegni in formato DXF, BMP, JPG o PDF, individuando così gli elementi necessari per il calcolo. E’ possibile associare ad ogni zona dell’edificio una o più planimetrie che possono essere aperte direttamente pagina Planimetrie della Zona Termica.
Nella videata dell'input grafico è possibile selezionare elementi da tutti gli archivi di strutture presenti in Euclide Certificazione Energetica e consente di effettuare tutti i rilievi e le misurazioni direttamente sul file di disegno, associando ad ogni entità disegnata (linee, polilinee, aree, eccetera) uno o più elementi che definiscono l’involucro edilizio (infissi, solai, pareti, ponti termici, eccetera).
Tutti i dati rilevati attraverso il disegno veranno automaticamente ricomposti nello stesso modo dei dati inseriti con l'input tabellare, in questo modo è anche possibile adottare un medoto "misto" di inserimento, ad esempio in caso di condomini dove ci siano unità immobiliari con uguali caratteristiche ed esposizione è possibile fare tutti i rilievi di un appartamento dal disegno e poi da input tabellare duplicarlo tante volte quanti sono gli appartamenti con uguali caratteristiche.
File per Catasto Energetico
File per Catasto Energetico
Euclide Certificazione Energetica permette di generare un file XML da importare direttamente nel portale del catasto energetico della regione di riferimento dell’immobile.
I file sono preparati sia nel formato “standard nazionale” per le regioni aderenti (ad es. Piemonte, Liguria, Abruzzo, Veneto e Friuli Venezia Giulia) sia nei formati specifici previsti dai software o portali di alcune regioni (ad esempio SACE per Regione Emilia Romagna).
Personalizzazione strutture in archivio
Personalizzazione strutture in archivio
Tutti i dati precaricati negli archivi di Euclide Certificazione Energetica sono modificabili, rendendo gli archivi completamente personalizzabili dall'utente. E’ inoltre possibile creare nuovi elementi siano essi materie elementari, che strutture finite come murature, solai, coperture, infissi, eccetera. E’ ad esempio possibile caricare le schede tecniche dei produttori di materiali edili per integrare a piacimento le banche dati fornite con il programma.
Per le strutture complesse, cioè formate da più strati accoppiati di diversi materiali, siano esse verticali che orizzontali, è possibile definire la stratigrafia, cioè indicare le caratteristiche fisiche e le dimensioni di ciascun strato che compone la struttura. I dati di ciascun strato possono essere presi dagli appositi archivi delle materie elementari.
Nel caso che si utilizzino elementi prefinti, anche complessi, le cui caratteristiche termiche sono certificate dal produttore, è possibile indicare direttamente tali caratteristiche, come la trasmittanza o la massa superficiale, senza bisogno di compilare la stratigrafia.
Tutte le modifiche agli archivi possono essere fatte sia a livello di singola pratica, quindi valide solo per quella pratica, sia a livello di archivio centrale e quindi valide per tutte le pratiche a seguire.
Analisi termo-igrometriche
Analisi termo-igrometriche
Ogni volta che nella pratica viene inserita una nuovo elemento opaco, Euclide Certificazione Energetica ne effettua l’analisi termo-igrometrica. Questo avviene in maniera automatica e completamente trasparente, cioè senza alcun bisogno di intervento dell’utente, salvo per eventualmente vedere i calcoli che sono esposti in tutti i suoi dettagli.
Per i calcoli termo-igrometrici vengono applicate le specifiche della norma UNI EN ISO 13788. Euclide Certificazione Energetica effettua i calcoli per ogni mese dell’anno e per ciascun mese viene effettuato il diagramma di Glaser in cui il programma controlla automaticamente che le due linee della Pressione di Saturazione e della Pressione Parziale non si incrocino.
Euclide Certificazione Energetica verifica sia la formazione di condensa superficiale che negli interstizi tra uno strato di materiale e l’altro all’interno di pareti e solai. Per questo secondo tipo di verifica, nel caso ci sia una formazione di condensa durante la stagione invernale, viene calcolato anche l’eventuale evaporazione durante la stagione secca, per verificare se la condensa possa evaporare in un ciclo stagionale.
Attestato di Prestazione Energetica
Attestato di Prestazione Energetica
Euclide Certificazione Energetica effettua la stampa del dell'Attestato di prestazione energetica, aggiornato con le linee guida pubblicate dal DM 26 Giugno 2015.
Sono previsti due tipi diversi di certificato: uno per edifici residenziali ed uno per tutti gli altri tipi di edifici (non residenziali). Euclide Certificazione Energetica provvederà ad effettuare automaticamente questa scelta, sulla base della classificazione dell'edificio indicata nelle pagine delle zone.
I dati del certificato vengono compilati automaticamente sulla base dei calcoli effettuati dal programma, ma l’utente ha piena libertà di personalizzarli o completarli direttamente nella pagina di stampa, dove sono esposti suddivisi come da modello.
La stampa può avvenire come file di testo in formato Microsoft Word o nel formato dell’editor di testi Geo Network Scriba, oppure generando un file .PDF. Questo sistema di stampa consente una maggiore versatilità di gestione da parte dell’utente come ad esempio l’archiviazione, la stampa, l’invio per email oltre alla personalizzazione nell’editor di testi preferito.
Relazione Tecnica
Relazione Tecnica
Euclide Certificazione Energetica consente di comporre la relazione tecnica in conformità al modello pubblicato in Allegato al Decreto Interministeriale del 26 Giugno 2015.
La relazione tecnica può essere generata come file .DOC di Microsoft Word©, come file .RTF o come file .GEO (il formato proprietario dell’editor di testi Scriba, fornito con i programmi Geo Network). All’interno del documento saranno automaticamente riportati tutti i calcoli e le informazioni già inserite nella pratica.
La composizione del documento all’interno di un editor di testi, come ad esempio Word, consente una ulteriore possibilità di personalizzazione del documento con gli strumenti del vostro editor preferito, con il massimo grado efficienza e semplicità.
Analisi interventi migliorativi
Analisi interventi migliorativi
Euclide Certificazione Energetica possiede due funzioni che consentono di analizzare il risparmio energetico conseguito attraverso interventi migliorativi sull’edificio.
La prima funzione, denominata Interventi migliorativi multipli attraverso alcune tipologie di interventi standardizzati (es. sostituzione generatore per riscaldamento, sostituzione infissi ecc.) permette di ottenere la prestazione energetica e la classe energetica raggiungibile a valle di ogni intervento oltre che i valori globali tenendo conto di tutti gli interventi.
Con la seconda funzione Prospetto di raffronto tra due pratiche, partendo dalla pratica stato di fatto è possibile modificare gli elementi oggetto di intervento e salvando poi con nuovo nome la pratica così ricavata, fare un confronto tra la situazione pre-interventi e la situazione dopo gli interventi, ottenendo anche in questo caso la prestazione energetica e la classe energetica raggiungibile
Verifica requisiti minimi di legge
Verifica requisiti minimi di legge

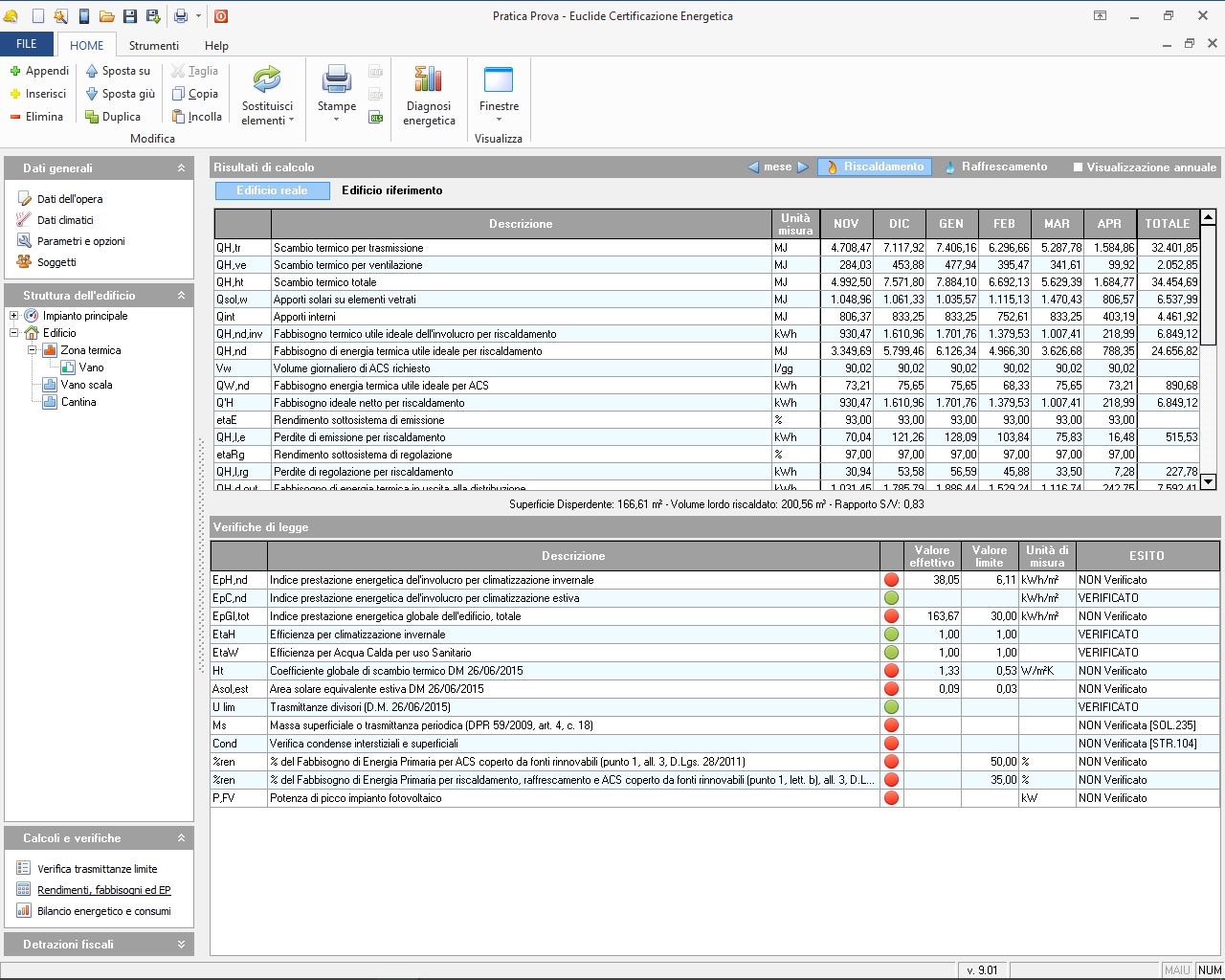

Euclide Certificazione Energetica ha una funzione che consente in una unica videata di visualizzare se ci sono dei requisiti minimi di legge che non vengono soddisfatti.
In base al Tipo di Intervento che è stato scelto nella pagina Dati dell’Opera, il programma è infatti in grado di stabilire quali sono le verifiche di legge che per questi tipi di interventi devono essere soddisfatte. Nella sezione Verifiche di Legge della pagina Rendimenti, saranno quindi visualizzate solo le verifiche che devono essere fatte per quello specifico intervento. I requisiti che risultano soddisfatti saranno visualizzati con a fianco un pallino verde, quelli che non soddisfano i minimi richiesti per legge saranno visualizzati con un pallino rosso.
Nella parte superiore della pagina Rendimenti, Fabbisogni ed EP è mostrato invece il dettaglio dei calcoli mensili in modo che l’operatore abbia la possibilità di analizzare come si è arrivati ad un certo risultato e, in caso di necessità, intervenire con cognizione di causa sugli opportuni parametri. In alto a destra sono disponibili i pulsanti per scegliere quali calcoli mostrare in questa sezione, tra: Riscaldamento (ed ACS), Raffrescamento e, nei casi previsti dalla Legge, Illuminazione e Trasporto .
APP Euclide Sopralluogo APE
APP Euclide Sopralluogo APE
E' disponibile per smartphone e tablet dotati di sistema operativo Android o iOs che permette di imputare direttamente tutte le strutture (murature, solai, infissi) costituenti l'unità immobiliare o il fabbricato in esame e di generare automaticamente la pratica tramite il comando Composizione guidata da Euclide Sopralluogo APE.
Scarica l'App da Google Play
Scarica l'App da App Store
Detrazioni fiscali
Detrazioni fiscali
Euclide Certificazione Energetica permette di effettuare i calcoli del risparmio energetico e produrre la documentazione in relazione agli interventi che beneficiano delle detrazioni fiscali in merito (ecobonus, bonus facciate, super bonus 110%). Con Euclide Certificazione Energetica è possibile produrre:
- Attestato di Prestazione Energetica ante intervento
- Attestato di Prestazione Energetica post intervento
- Attestato di Prestazione Energetica convenzionale
- Asseverazione del tecnico da trasmettere all'ENEA (stato di avanzamento lavori)
- Asseverazione del tecnico da trasmettere all'ENEA (stato finale)
- Asseverazione del tecnico (rispetto requisiti EcoBonus)
- Asseverazione del tecnico (congruità dei costi - progetto)
- Asseverazione del tecnico (congruità dei costi - consuntivo)
- Riepilogo detrazioni fiscali per ENEA
- Relazione tecnica "requisiti minimi"
- Fascicolo delle strutture e dei componenti finestrati
- Geometrie dell'edificio per sviluppo computo metrico con Euclide Computo & Contabilità (v. 2019 o superiore)
Per maggiore informazioni Gestione detrazioni fiscali con Euclide Certificazione Energetica
