Finestra
La funzione denominata Finestra, accessibile dalla scheda Disegno permette la creazione di una finestra sulla vista 2D corrente.

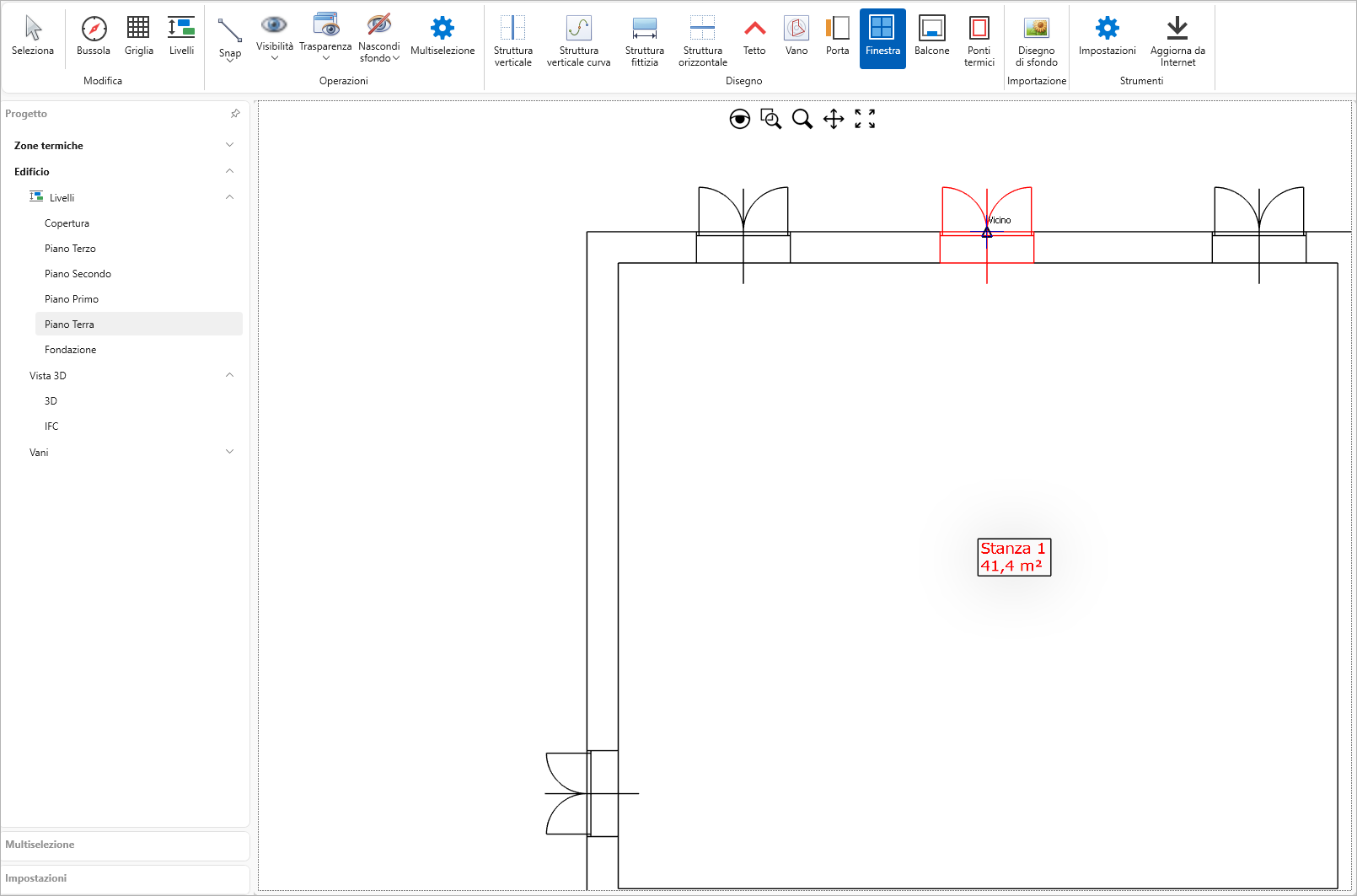

Per creare una finestra, una volta premuto il relativo pulsante, è sufficiente fare click, nella visualizzazione in 2D, sulla parete di destinazione della finestra.
Successivamente sarà possibile spostare nella posizione desiderata con il cursore del mouse.
Proprietà Finestra
Nel Pannello Proprietà possiamo definire i parametri selezionando la finestra desiderata.

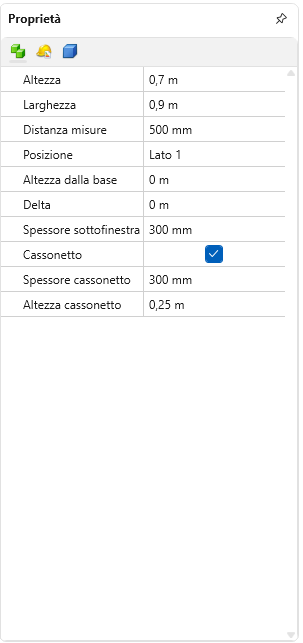

Nella prima sezione del Pannello Proprietà è possibile definire i seguenti parametri:
Posizione: è possibile scegliere la posizione in base ai due lati o alla mezzeriaAltezza dalla base: indica la distanza della finestra dalla base della pareteCassonetto: selezionare in caso sia presente un cassonettoSpessore sottofinestra: indica lo spessore dell'eventuale sottofinestraInverti apertura: permette di invertire la direzione dell'apertura della finestraCollegamento con Euclide Certificazione Energetica: cliccando suCodiceverrà aperto l'archivio di Euclide Certificazione Energetica.

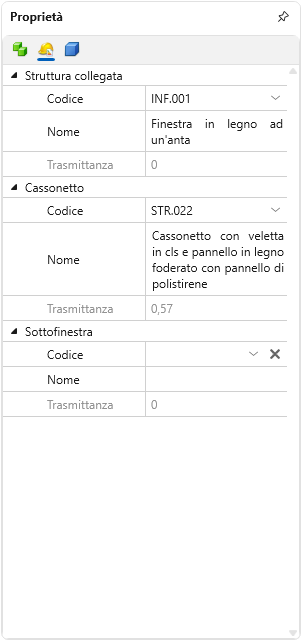

Nella seconda sezione del Pannello Proprietà è possibile, cliccando su Codice, aprire l'archivio di Euclide Certificazione Energetica.
Selezionando una struttura dall'elenco e premendo il tasto Ok, verrà assegnata la struttura all'elemento selezionato.
Oltre a collegare l'elemento Finestra, è possibile collegare l'elemento Cassonetto e l'elemento Sottofinestra.

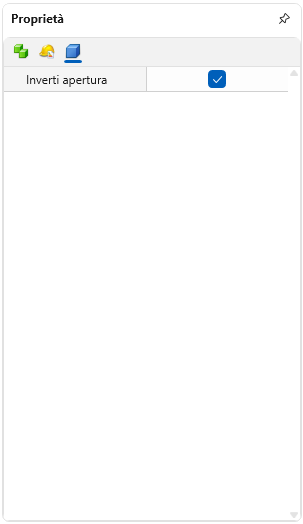

Nella terza sezione del Pannello Proprietà, è possibile invertire la direzione dell'apertura della finestra, per consentire che ciò avvenga bisognerà selezionare l'opzione Inverti apertura.
