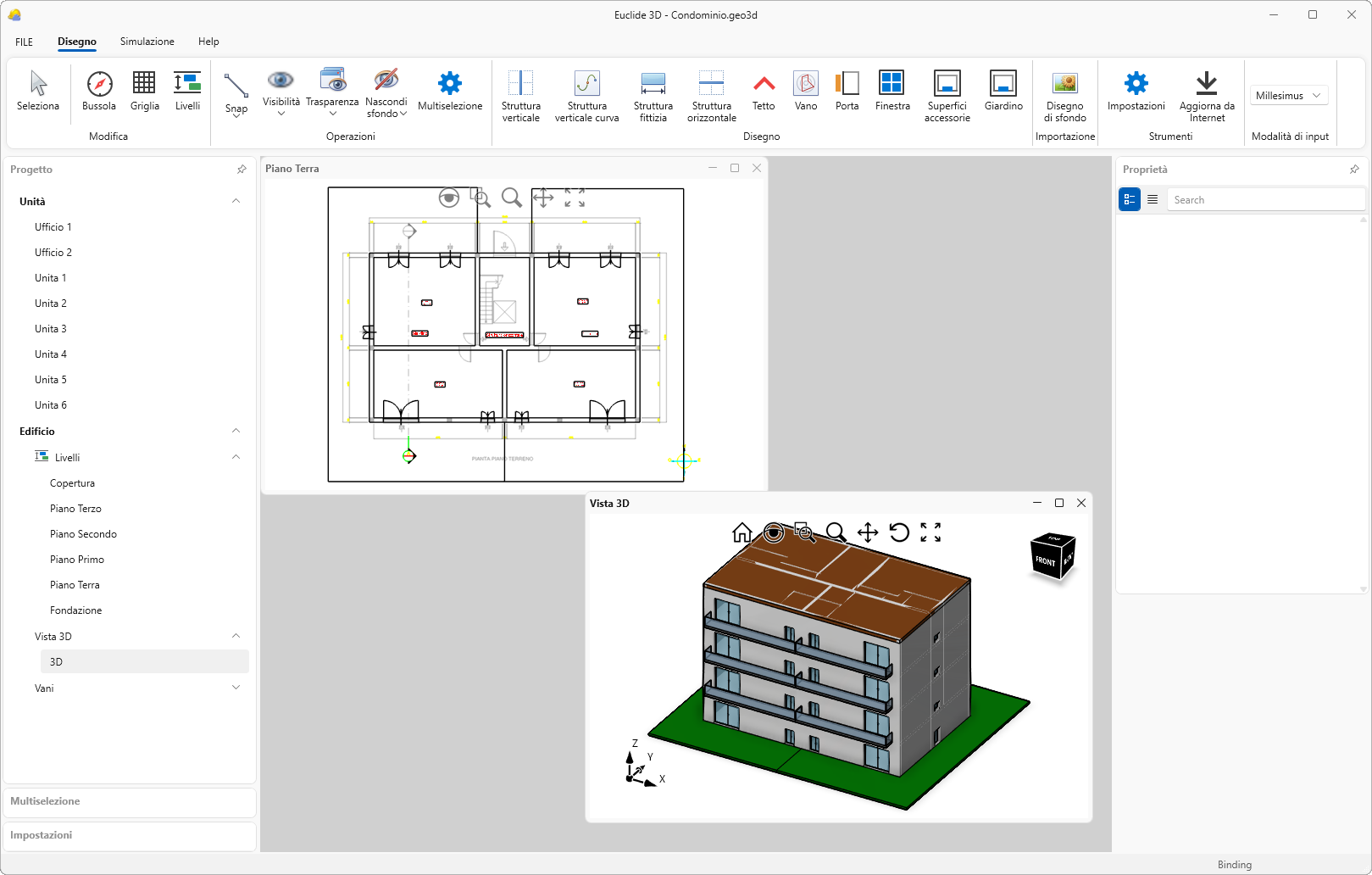

La finestra principale del programma
L'interfaccia si compone di quattro elementi principali.
- Nella parte in alto - all'interno della barra degli strumenti - sono presenti tutte le principali funzionalità del programma
- Il pannello laterale sinistro, contiene tutte le informazioni relative al Progetto come ad esempio i livelli, i vani e le strutture collegate ad ogni vano
- Il pannello laterale destro invece mostra le proprietà dell'elemento selezionato
- La parte centrale è riservata alla visualizzazione e alla creazione del progetto
Pannello progetto

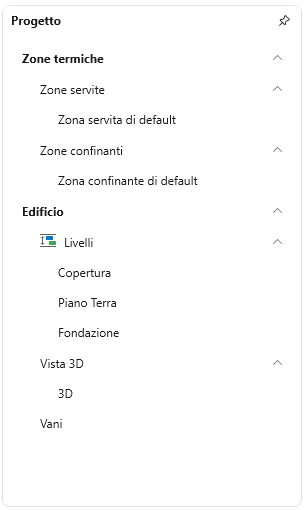

Il pannello laterale sinistro, denominato Progetto, contiene tutte le informazioni del progetto, ed è suddivisa in due sezioni.
Se si utilizza la modalità di input Euclide Certificazione Energetica, questa sezione prende il nome di Zone termiche ed è suddivisa in due categorie principali:
- Zone servite
- Zone confinanti
Tramite il tasto destro del mouse è possibile aggiungere nuove "Zone servite" o "Zone confinanti".
Le "Zone servite" rappresentano le "Zone termiche" di Euclide Certificazione Energetica, mentre le "Zone confinanti" corrispondono alle "Zone non servite".
Le zone termiche create dall'utente - una volta salvato il file - possono essere importate all'interno di Euclide Certificazione Energetica.
Se si utilizza la modalità di input Millesimus, questa sezione prende il nome di Unità. Anche in questo caso, con il tasto destro del mouse si possono aggiungere nuove "Unità".
Le Unità immobiliari create dall'utente - una volta salvato il file - possono essere successivamente importate in Millesimus, mantenendo tutte le informazioni associate.
Per maggiori informazioni e approfondimenti consultare la seguente sezione.
La sezione Edificio comprende invece:
- I livelli: mostra l'elenco dei livelli del progetto. I livelli possono essere modificati sia tramite l'apposito pulsante nella toolbar, sia cliccando con il tasto destro sull'elenco.
- La vista 3D: consente di visualizzare l'intero progetto in tre dimensioni.
- I vani: elenca tutti i vani presenti nel progetto. Ogni vano contiene le strutture che lo compongono.
La sezione Livelli mostra l'elenco completo dei livelli del progetto. Puoi modificarli facilmente utilizzando il pulsante dedicato nella toolbar oppure tramite il menu contestuale (tasto destro del mouse).
La sezione Vista 3D offre una rappresentazione tridimensionale dell'intero progetto, consentendo una visione d'insieme dettagliata e immersiva.
Nella sezione Vani trovi l'elenco di tutti i vani presenti nel progetto. Ogni vano include le strutture che lo compongono, permettendo una gestione chiara e organizzata degli spazi.
Video illustrativo
Pannello proprietà

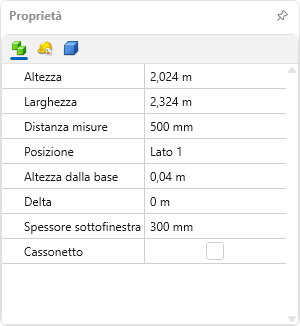

Il pannello delle proprietà, situato sulla destra, contiene tutte le informazioni dell'elemento selezionato. È possibile selezionare elementi sia sulla vista 2D che su quella 3D.
A seconda dell'elemento selezionato, è possibile visualizzare e modificare diverse proprietà. Inoltre, da questo pannello, è possibile collegare la singola entità selezionata ad un elemento di Euclide Certificazione Energetica.
