Archivio delle immagini e dei disegni
Euclide Sicurezza Cantieri offre diversi archivi specializzati per la gestione di immagini e disegni tecnici:
Inoltre, tramite la funzione Collegamenti disegni (schede maestranze), è possibile associare disegni a fasi lavorative, apprestamenti, attrezzature e macchinari. Questo speciale archivio è utilizzato da Euclide Sicurezza Cantieri per la stampa delle Schede informative per le maestranze.

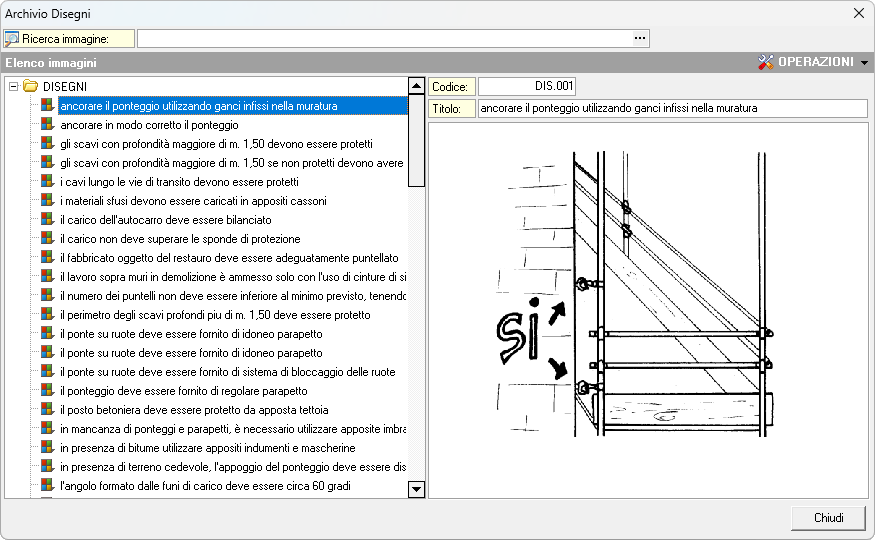

Disegni
Questo archivio contiene immagini da utilizzarsi per la stesura dei piani e per la stampa delle schede informative per le maestranze.

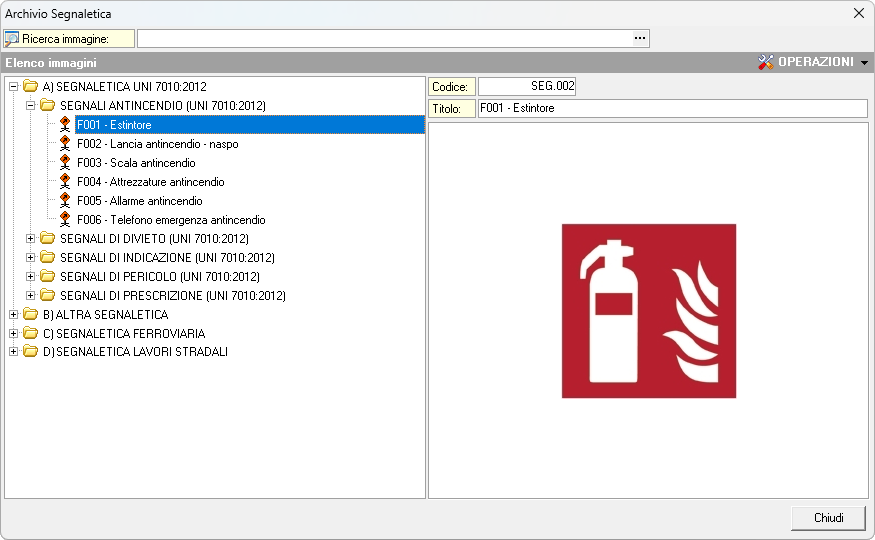

Segnaletica
L'archivio contiene una serie di immagini relativi alla segnaletica più comune (divieto, indicazione, pericolo), per lavori stradali e ferroviari e anche segnaletica in conformità alla norma UNI 7010:2012. Anche queste immagini possono essere utilizzate per la stesura dei piani.

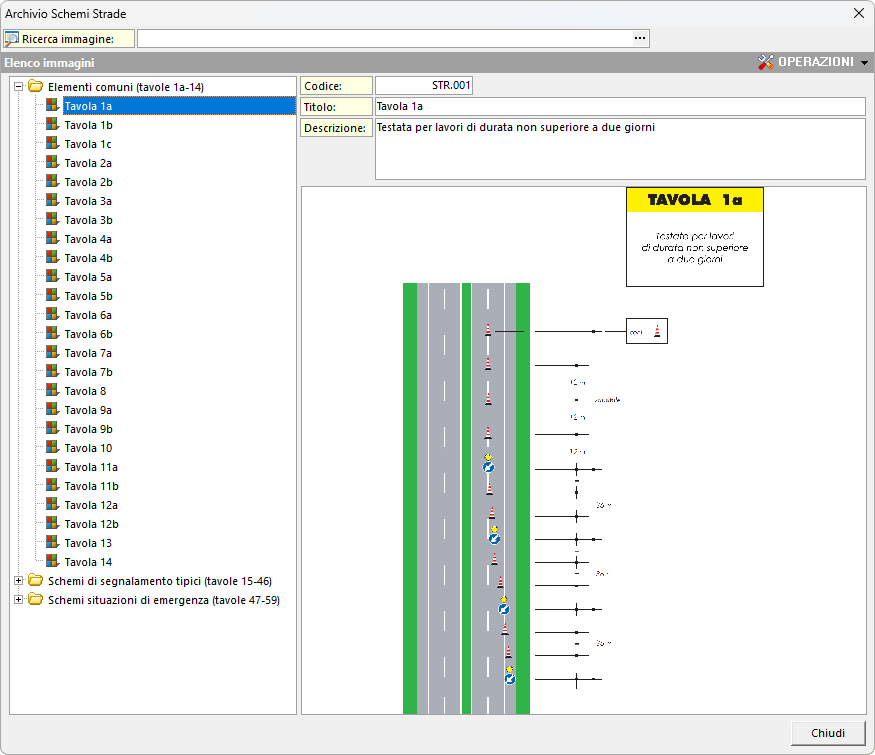

Schemi strade
L'archivio comprende una serie di tavole e schemi sulla base del Decreto Ministeriale "Dispositivi di segnalamento stradale temporaneo. Approvazione del disciplinare tecnico relativo agli schemi segnaletici, differenziati per categoria di strada, da adottare per il segnalamento stradale temporaneo". Le immagini sono organizzate in tre blocchi principali:
- Elementi comuni (tavole 1a - 14)
- Schemi di segnalamento tipici (tavole 15 - 46)
- Schemi situazioni di emergenza (tavole 47 - 59)

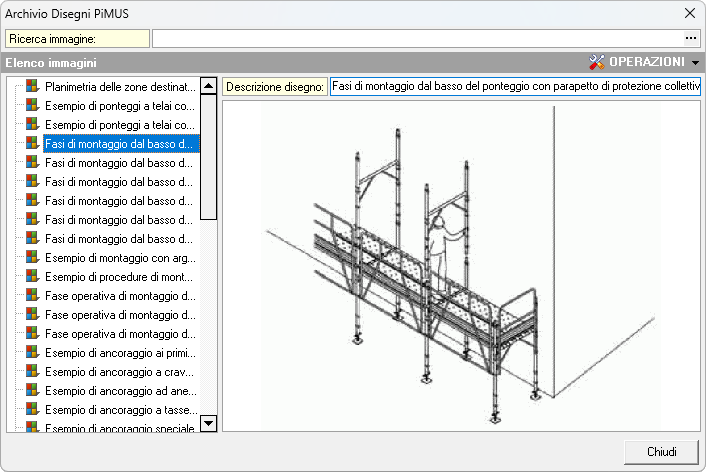

Disegni per PiMUS
L'archivio contiene disegni tecnici relativi ai ponteggi nell'ambito della redazione del PiMUS (Piano di Montaggio, Uso e Smontaggio dei ponteggi).
Le operazioni sui disegni
All'interno degli archivi dei disegni (generici e PiMUS), della segnaletica e degli schemi strade è possibile eseguire le seguenti operazioni tramite il popup menu associato al tasto destro del mouse oppure attraverso il pulsante OPERAZIONI:
| Funzione | Descrizione |
|---|---|
| Appendi | Consente di inserire un nuovo record relativo ad un disegno o immagine |
| Elimina | Elimina il record relativo al disegno selezionato |
| Leggi immagine da file | Associa al record selezionato un'immagine da un file in formato JPG, BMP, DXF o DWG |
| Incolla immagine da blocco degli appunti | Associa al record selezionato un'immagine copiata negli appunti di Windows |
| Elimina immagine | Elimina l'immagine associata alla voce selezionata, senza eliminare la voce in elenco |
| Visualizza immagine | Apre una finestra di anteprima per visualizzare l'immagine in dimensioni maggiori |
| Stampa immagine | Stampa un report con titolo e immagine selezionata |

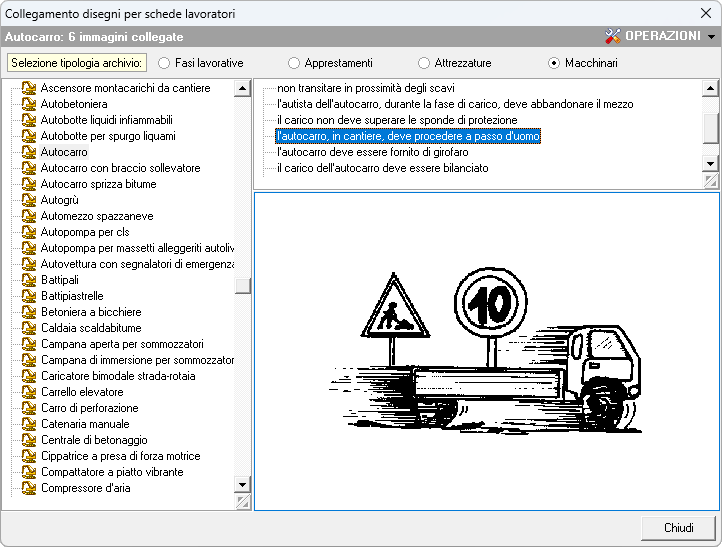

Collegamenti disegni (schede maestranze)
Questo archivio permette di associare a ciascuna fase lavorativa, apprestamento, attrezzatura o macchinario una o più immagini dell'archivio disegni.
Per associare un disegno, è necessario selezionare la tipologia di archivio, sceglire l'elemento desiderato e utilizzare il comando Appendi (disponibile nel menu OPERAZIONI oppure nel popup menu associato al tasto destro del mouse) per selezionare l'immagine.
Le operazioni sui collegamenti
Nell'archivio collegamenti è possibile eseguire le seguenti operazioni tramite il popup menu associato al tasto destro del mouse oppure attraverso il pulsante OPERAZIONI:
| Funzione | Descrizione |
|---|---|
| Appendi | Consente di aggiungere una nuova immagine nell'elenco dei disegni associati all'elemento selezionato (fasi, apprestamenti, ecc.) |
| Elimina | Elimina il disegno associato all'elemento selezionato (fasi, apprestamenti, ecc.) |
