Le fasi lavorative e gli altri elementi

Le fasi lavorative rappresentano il fulcro degli archivi di Euclide Sicurezza Cantieri e costituiscono la base di ogni Piano di Sicurezza.

La struttura è organizzata in modo gerarchico:

1. Ogni fase lavorativa può contenere:

   • Sottofasi lavorative
   • Apprestamenti

2. Ogni sottofase lavorativa può includere:

   • Apprestamenti
   • Attrezzature
   • Macchinari
   • Sostanze pericolose
   • DPI
   • Rischi

3. Gli apprestamenti, le attrezzature, i macchinari e le sostanze pericolose possono a loro volta includere:

   • DPI (ad esclusione degli apprestamenti)
   • Rischi
   • Lavoratori (solo attrezzature e macchinari)

---

Per comprendere meglio la struttura di una scheda dell'archivio lavorazioni, analizziamo un esempio pratico.

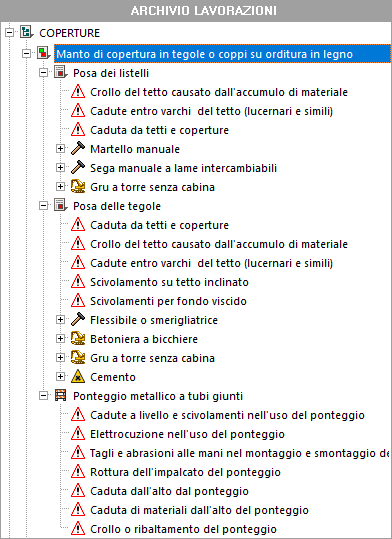

Di seguito viene analizzata la lavorazione Manto di copertura in tegole o coppi su orditura in legno, appartenente alla categoria Coperture.

Nella lavorazione considerata, notiamo che essa contiene due sottofasi ed un apprestamento:

• Sottofasi:

  • Posa dei listelli
  • Posa delle tegole

• Apprestamento:

  • Ponteggio metallico a tubi giunti

Ogni sottofase - come anticipato - contiene a sua volta attrezzature, macchinari, sostanze pericolose e rischi. L'apprestamento contiene invece solo una serie di rischi.

La suddivisione delle fasi lavorative in sottofasi consente un'analisi dei rischi più dettagliata. L'indicazione degli apprestamenti è inoltre espressamente richiesta dal regolamento sui contenuti minimi dei piani di sicurezza (punto 2.3 dell'allegato XV al D. Lgs. 81/2008).

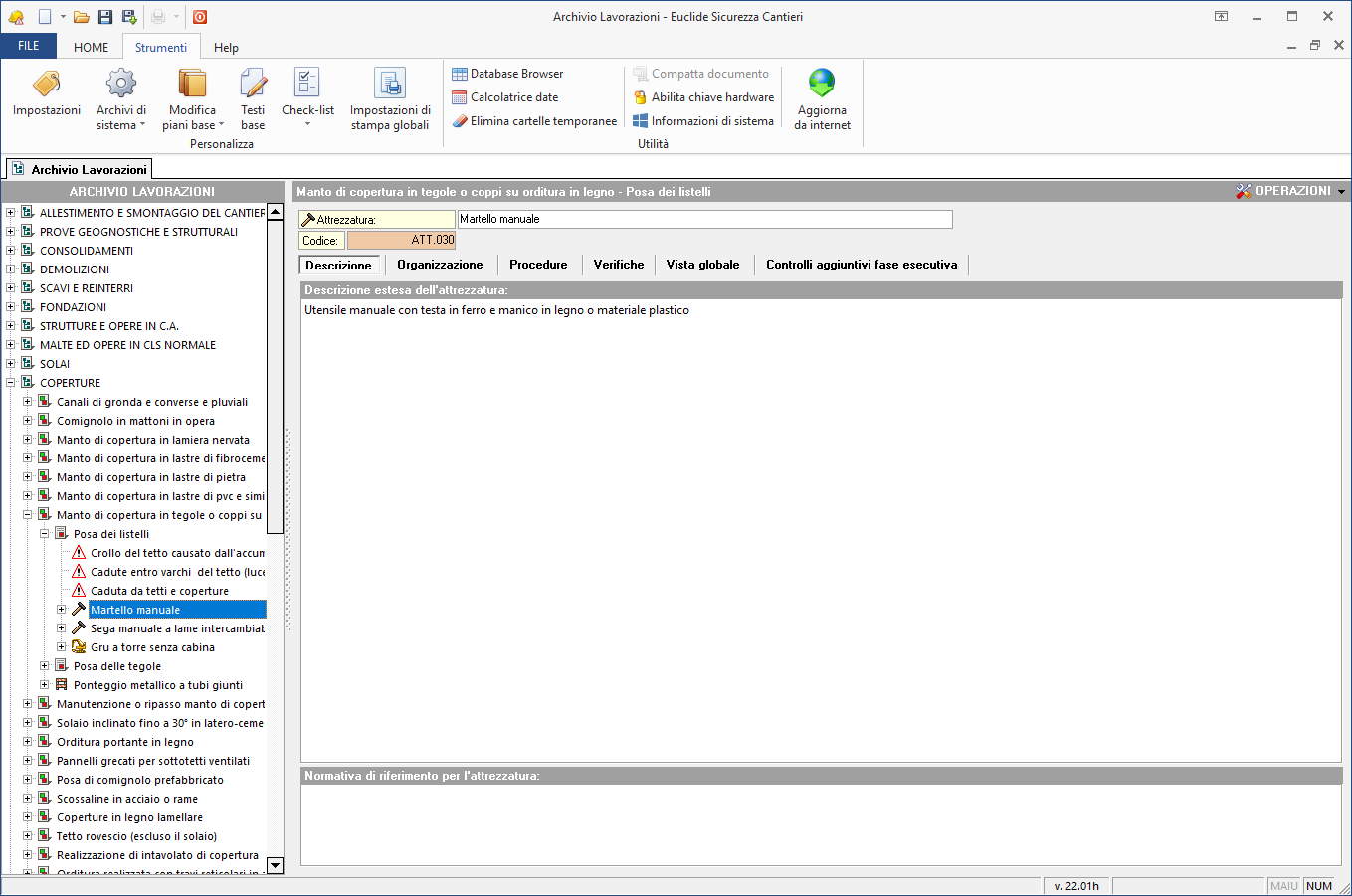

Selezionando i diversi nodi della struttura ad albero, nella parte destra della schermata vengono visualizzati i dettagli relativi a fasi lavorative, sottofasi, macchinari, attrezzature e agli altri elementi citati già in precedenza.

Le operazioni

All'interno di questi archivi è possibile eseguire le seguenti operazioni, sia tramite il pulsante OPERAZIONI sia tramite il menu contestuale associato al tasto destro del mouse.

Funzione	Operazione effettuata
Copia	Permette di copiare l'elemento selezionato dell'archivio
Incolla	Permette di incollare l'elemento precedentemente copiato
Duplica	Permette di duplicare l'elemento selezionato
Elimina	Permette di eliminare - in maniera irreversibile - l'elemento selezionato
Appendi record da completare	Consente di aggiungere un nuovo record alla fine della lista dell'archivio
Visualizza editor esteso	Consente di visualizzare la descrizione estesa dell'elemento selezionato in una finestra dedicata con strumenti di editing avanzati
Chiudi tutto	Consente di chiudere completamente la struttura ad albero dell'archivio, nascondendo tutte le categorie e sottocategorie
Espandi tutto	Consente di espandere completamente la struttura ad albero dell'archivio, mostrando tutte le categorie, sottocategorie e voci dettagliate. L'operazione può richiedere alcuni secondi in presenza di archivi complessi
Stampa scheda selezionata	Permette di stampare la scheda dell'elemento selezionato in formato PDF
Componi scheda selezionata	Permette di stampare la scheda dell'elemento selezionato in formato RTF
Esporta schede su file .EQX	Permette di esportare su file .EQX gli elementi selezionati
Importa schede su file .EQX	Permette di importare gli elementi contenuti in un file .EQX precedentemente esportato
Ordina rischi correlati	Permette di ordinare i rischi correlati in ordine alfabetico o secondo l'indice di rischio
Importa schede da Euclide Sicurezza Cantieri	Permette di importare nell'archivio elementi redatti con le versioni precedenti del programma

Controlli in fase esecutiva

Fasi lavorative, sottofasi, apprestamenti, macchinari, attrezzature e sostanze pericolose presentano, nella loro scheda di dettaglio, una sezione specifica denominata Controlli aggiuntivi fase esecutiva. In questa sezione sono indicati i controlli e le verifiche da effettuare durante la fase esecutiva. Tali dati vengono poi utilizzati da Euclide Sicurezza Cantieri per la compilazione dei verbali di ispezione nel registro in fase esecutiva.

L'elenco dei controlli può essere personalizzato tramite le funzioni Appendi, Elimina e Duplica disponibili nel popup menu associato al tasto destro del mouse.

Casi particolari

Alcuni archivi presentano campi dati o funzionalità specifiche che richiedono un approfondimento dedicato.

Fasi lavorative

• Inserire fase lavorativa nel Piano di lavoro per la rimozione dell'amianto ai sensi dell'art. 256 T.U., questa opzione permette di includere la fase lavorativa nel Piano per la rimozione amianto

• Inserire fase lavorativa nel Programma delle demolizioni (art. 151 e segg. T.U.), questa opzione permette di includere la fase lavorativa nel Programma delle demolizioni

• Procedure complementari (POS), questa sezione consente di indicare, nella parte dedicata del POS redatto con modelli semplificati (punto 3.2.1 lettera h dell'Allegato XV al D. Lgs. 81/2008), eventuali procedure complementari o di dettaglio da esplicitare nel PSC.

Apprestamenti, macchinari e attrezzature

• Gestione elementi similari, questa funzione, accessibile dal pulsante OPERAZIONI e dal menu contestuale, consente di visualizzare e modificare gli elementi che presentano caratteristiche analoghe a quello selezionato. Tali associazioni vengono utilizzate dal wizard di creazione pratica durante la sostituzione degli elementi, attivando l'opzione Visualizza solo elementi simili.

  Esempio

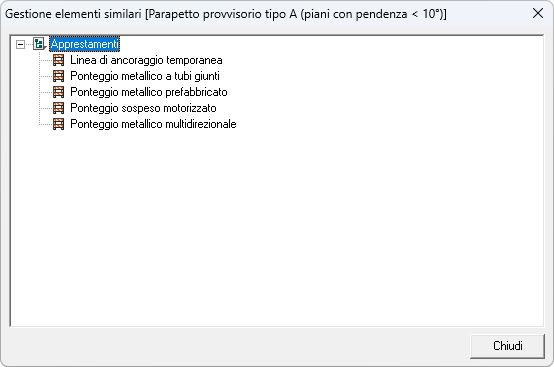

  Nella figura è preso in esame l'apprestamento Parapetto provvisorio tipo A (piani con pendenza < 10°) e vengono evidenziati gli apprestamenti a esso analoghi.



  Tramite le funzioni Appendi ed Elimina disponibili nel popup menu associato al tasto destro del mouse, è possibile modificare le associazioni di cui sopra.

Rischi e relative misure preventive e protettive

• Valutazione del rischio. Per la valutazione dell'indice di rischio si utilizza una matrice a due dimensioni che considera sia la probabilità di accadimento sia l'entità del danno provocato dall'evento.

  I possibili valori assegnati alla probabilità che l'evento si verifichi sono i seguenti:

  Numero	Probabilità
  1	Improbabile
  2	Poco probabile
  3	Probabile
  4	Molto probabile

  Invece, i possibili valori assegnati al danno, in caso l'evento si verifichi, sono i seguenti:

  Numero	Probabilità
  1	Lieve
  2	Medio
  3	Grave
  4	Molto grave

  La valutazione del rischio si ottiene moltiplicando il valore della probabilità per quello del danno; il risultato è così interpretato:

  Valore	Livello
  [1]	Molto basso
  [2,3]	Basso
  [4,8]	Medio
  [9,16]	Alto

• Si trasmette all'ambiente esterno, questa opzione serve per indicare che un rischio (ad esempio rumore o inalazione di polveri) non rimane confinato all'area di lavoro, ma può propagarsi in aree esterne al cantiere.

• Si diffonde alle fasi concomitanti e Permane fino a, queste informazioni sono fondamentali per l'analisi delle interferenze. Durante la pianificazione dei lavori (tramite il diagramma di Gantt), Euclide Sicurezza Cantieri genera la tabella delle interferenze, evidenziando i rischi da valutare con attenzione in caso di sovrapposizione temporale di una o più lavorazioni.

Video illustrativo

La struttura di una fase lavorativa

Inserimento e sostituzione delle lavorazioni

Approfondimenti

È possibile sostituire automaticamente tutte le occorrenze di uno specifico macchinario, apprestamento o attrezzatura presente in una o più lavorazioni con uno presente nell'archivio di sistema??
