Introduzione stampa diagramma di gantt

Euclide Sicurezza Cantieri consente di generare diverse tipologie di Diagrammi di Gantt:

• Diagramma di Gantt
• Diagramma di Gantt (per zone)
• Diagramma di Gantt (per imprese)
• Diagramma di Gantt (formato Excel)

Inoltre, il programma permette di stampare il Diagramma di Gantt in tre diverse modalità di visualizzazione:

• Con indicazione delle date
• Senza indicazione delle date
• Con ripartizione annuale

Prima di avviare la stampa, si aprirà la finestra dei parametri di stampa, dove sarà possibile selezionare il formato desiderato, speficicare se indicare il numero di uomini previsto per ciascuna fase e, se si sceglie la stampa con ripartizione annuale, attivare l'opzione A partire dal mese effettivo di inizio lavori per generare il prospetto in modo coerente con la reale tempistica del progetto.

Diagramma di Gantt

È possibile effettuare la stampa del Diagramma di Gantt:

• in formato PDF tramite la funzione Stampa Diagramma di Gantt del menu principale HOME | Stampe, oppure
• in formato editabile tramite la funzione Diagramma di Gantt del menu principale HOME | Stampe | Composizione elaborati.

Questa funzione permette di pianificare e visualizzare il cronoprogramma delle lavorazioni del cantiere, suddividendole per attività e per zone.

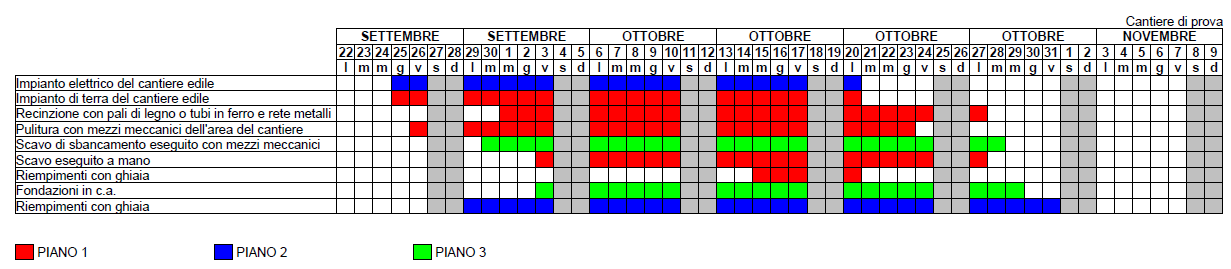

Esempio di stampa del Diagramma di Gantt con indicazione delle date:

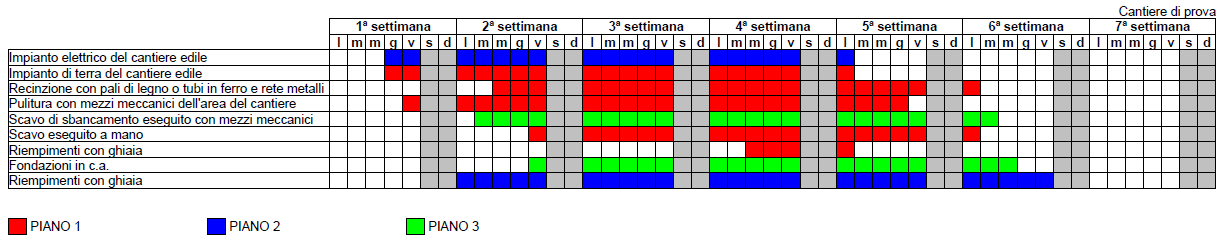

Esempio di stampa del Diagramma di Gantt senza indicazione delle date:

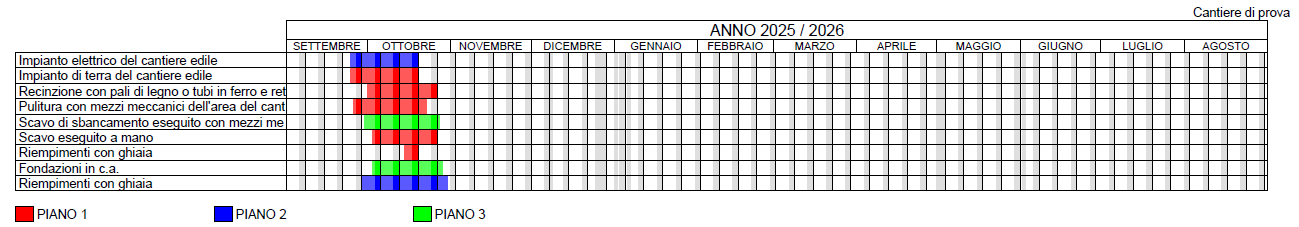

Esempio di stampa del Diagramma di Gantt con ripartizione annuale:

Diagramma di Gantt (zone)

È possibile effettuare la stampa del Diagramma di Gantt (per zone):

• in formato PDF tramite la funzione Stampa Diagramma di Gantt (per zone) del menu principale HOME | Stampe, oppure
• in formato editabile tramite la funzione Diagramma di Gantt (per zone) del menu principale HOME | Stampe | Composizione elaborati.

Questa funzione permette di stampare il diagramma di Gantt filtrato o raggruppato per zona (ad esempio: PIANO 1, PIANO 2, PIANO 3, ecc...).

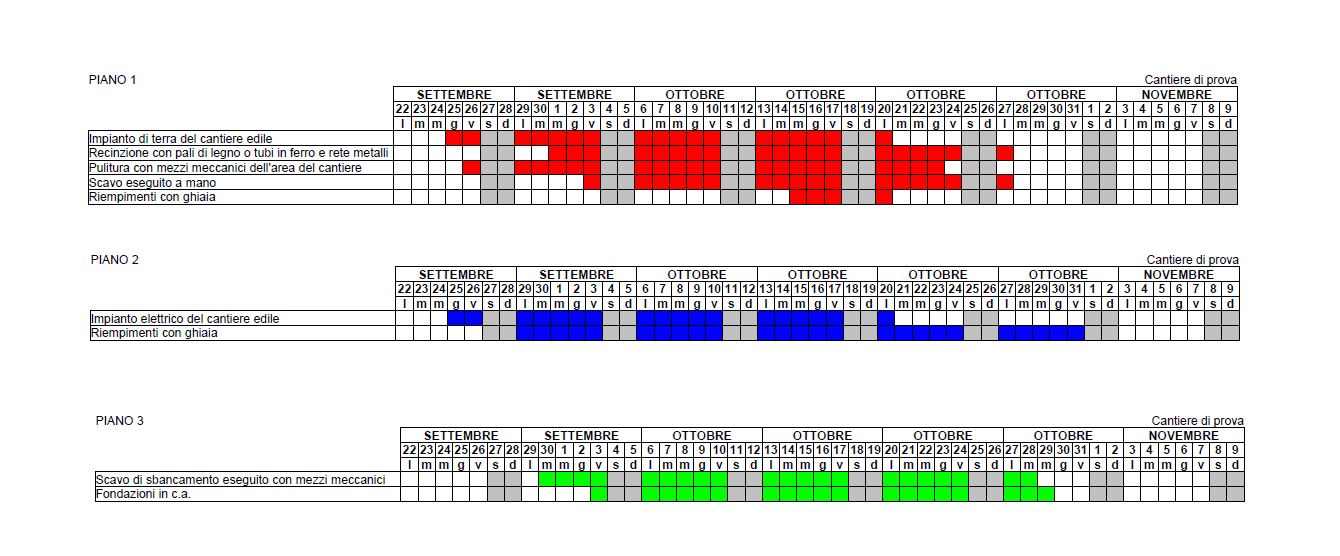

Esempio di stampa del Diagramma di Gantt (per zone) con indicazione delle date:

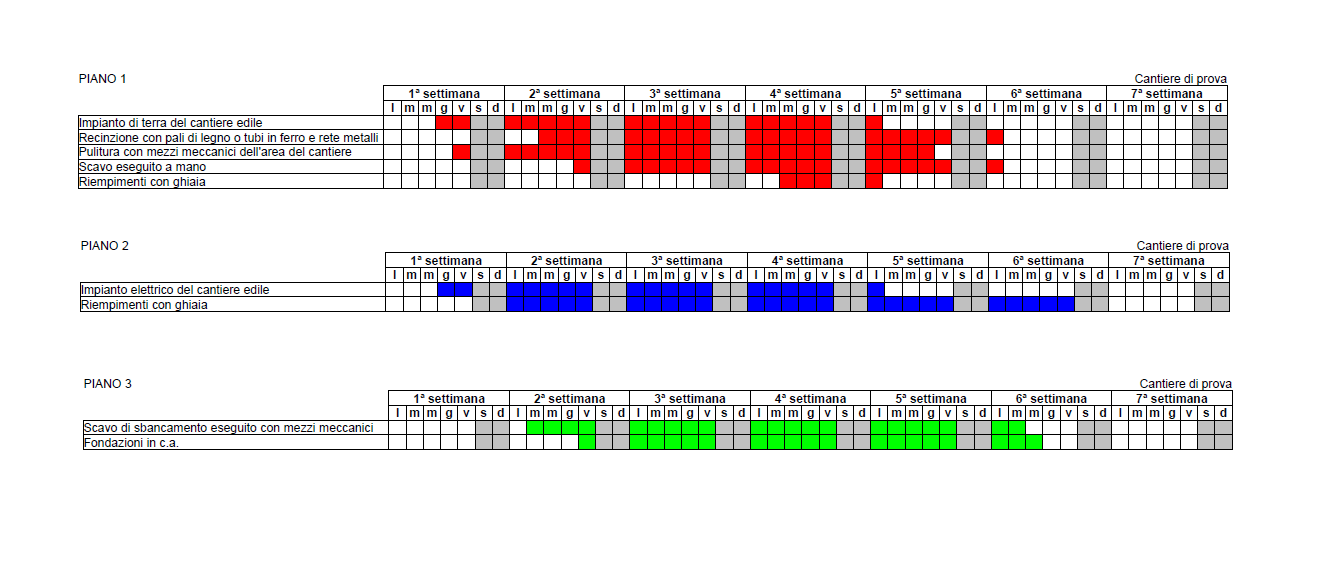

Esempio di stampa del Diagramma di Gantt (per zone) senza indicazione delle date:

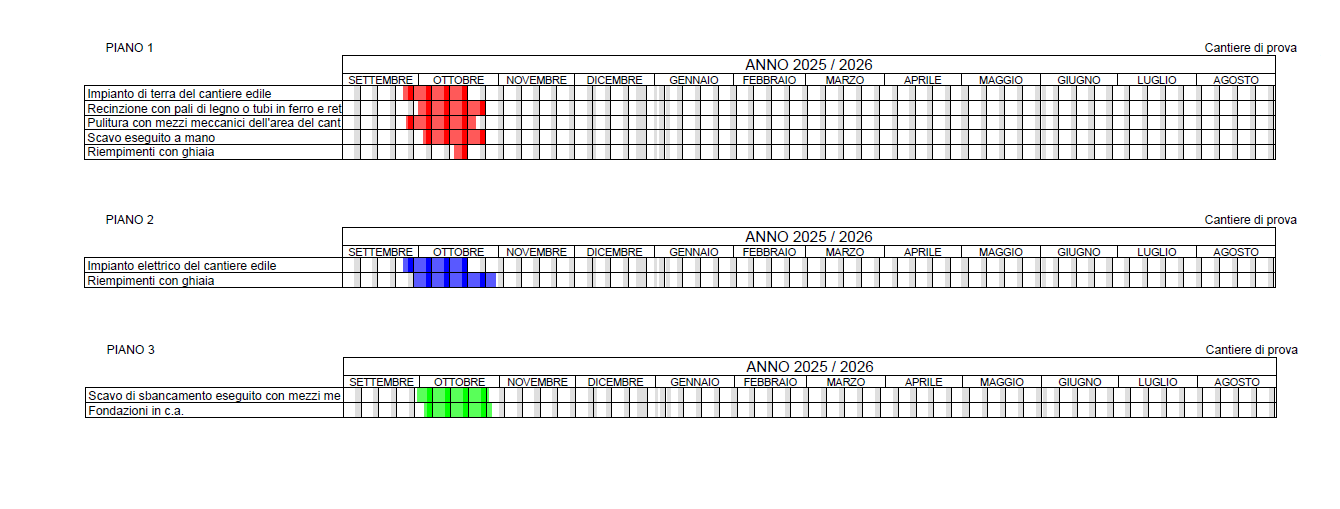

Esempio di stampa del Diagramma di Gantt (per zone) con ripartizione annuale:

Diagramma di Gantt (imprese)

È possibile effettuare la stampa del Diagramma di Gantt (per imprese):

• in formato PDF tramite la funzione Stampa Diagramma di Gantt (per imprese) del menu principale HOME | Stampe, oppure
• in formato editabile tramite la funzione Diagramma di Gantt (per imprese) del menu principale HOME | Stampe | Composizione elaborati.

Questa funzione permette di stampare il Diagramma di Gantt raggruppato per l'impresa esecutrice in azione (ad esempio: Geo Network srl, GeoPetro srl, Mattoni & Cemento srl, ecc.).

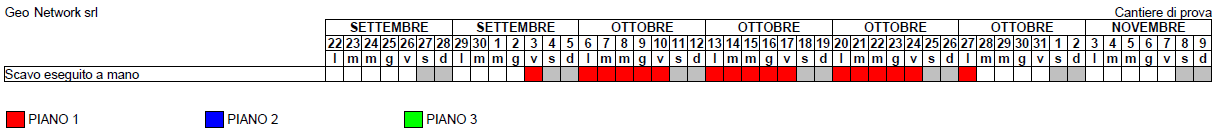

Esempio di stampa del Diagramma di Gantt (per imprese) con indicazione delle date:

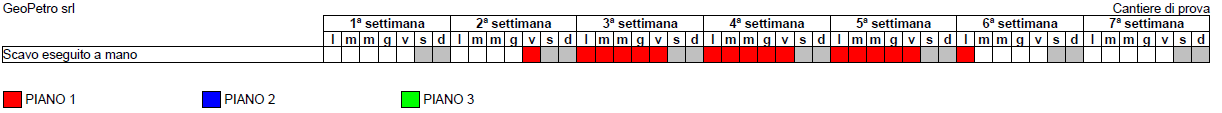

Esempio di stampa del Diagramma di Gantt (per imprese) senza indicazione delle date:

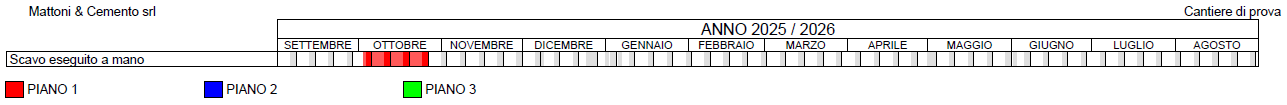

Esempio di stampa del Diagramma di Gantt (per imprese) con ripartizione annuale:

Diagramma di Gantt (Excel)

È possibile effettuare la stampa del Diagramma di Gantt (formato Excel):

• in formato editabile tramite la funzione Diagramma di Gantt (Excel) del menu principale HOME | Stampe | Composizione elaborati.

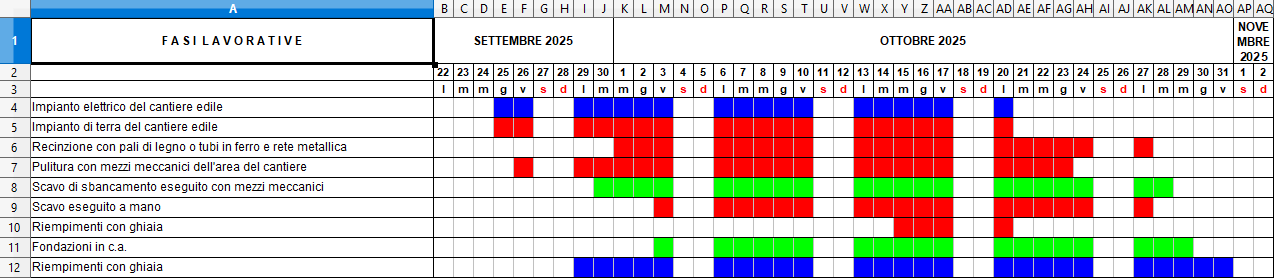

Esempio di stampa del Diagramma di Gantt (Excel) con indicazione delle date:

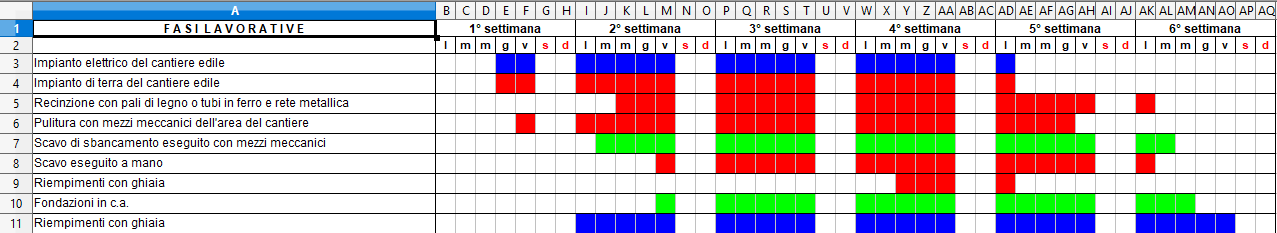

Esempio di stampa del Diagramma di Gantt (Excel) senza indicazione delle date:

Pianificazione dei lavori

È possibile effettuare la stampa della Pianificazione dei lavori:

• in formato PDF tramite la funzione Stampa Pianificazione dei lavori del menu principale HOME | Stampe, oppure
• in formato editabile tramite la funzione Diagramma di Gantt (per imprese) del menu principale HOME | Stampe | Composizione elaborati.

Come anticipato nell'introduzione di questo capitolo, Euclide Sicurezza Cantieri permette, prima della generazione dell'elaborato, di scegliere la modalità di visualizzazione da utilizzare.

Questa funzione permette di stampare un documento che elenca o visualizza la pianificazione generale dei lavori.

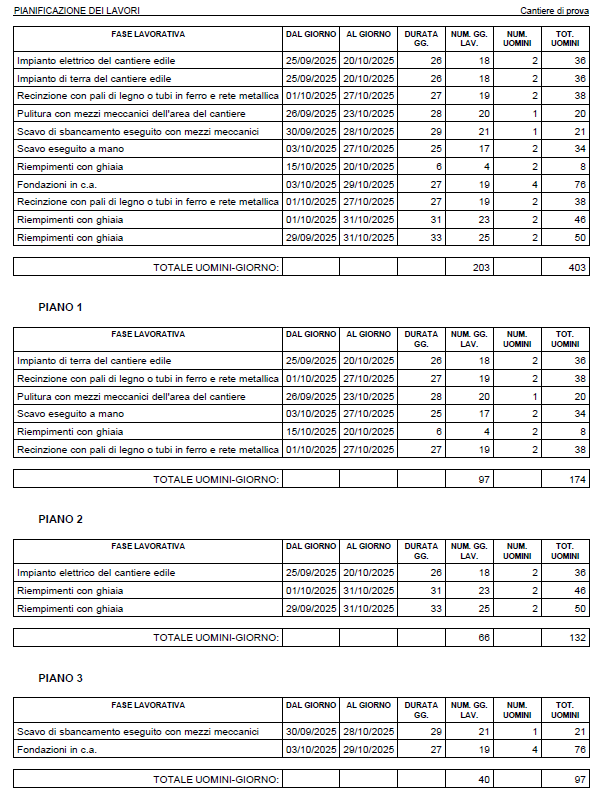

Esempio di stampa della Pianificazione dei lavori con indicazione delle date:

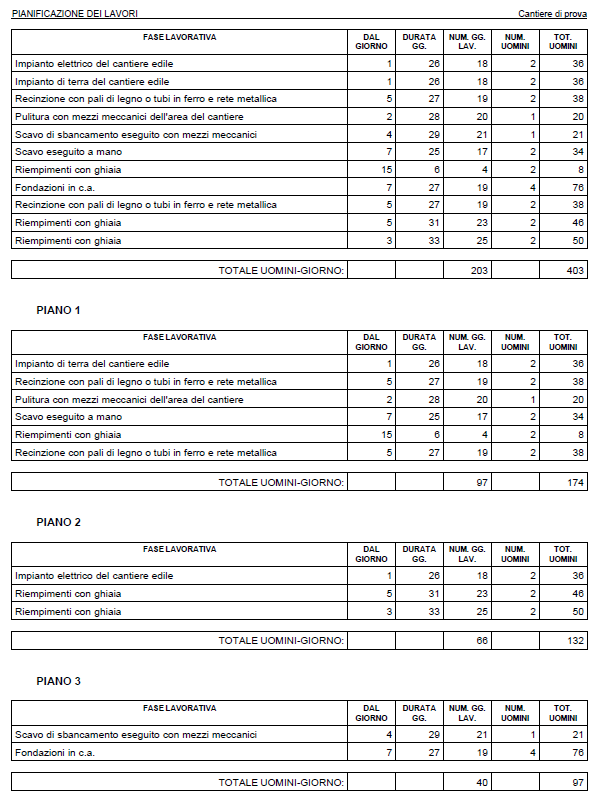

Esempio di stampa della Pianificazione dei lavori senza indicazione delle date:

Tabella delle interferenze

Euclide Sicurezza Cantieri consente di generare due diverse tipologie di Tabelle delle interferenze:

• Con evidenziazione di tutti i rischi trasmessi
• Con evidenziazione dei rischi trasmessi relativi solo alle sotto fasi

È possibile effettuare la stampa della Tabella delle interferenze:

• in formato PDF tramite la funzione Stampa Tabella delle interferenze del menu principale HOME | Stampe, oppure
• in formato editabile tramite la funzione Tabella delle interferenze del menu principale HOME | Stampe | Composizione elaborati.

Come anticipato nell'introduzione di questo capitolo, Euclide Sicurezza Cantieri permette, prima della generazione dell'elaborato, di scegliere la modalità di visualizzazione da utilizzare.

Questa funzione permette di stampare una tabella che evidenzia le sovrapposizioni o i conflitti tra le varie attività (interferenze temporali o spaziali).

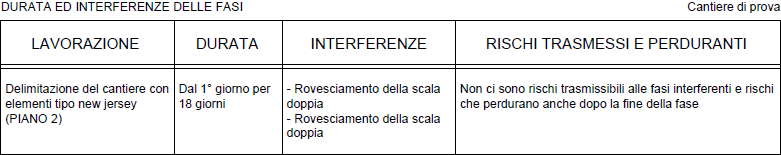

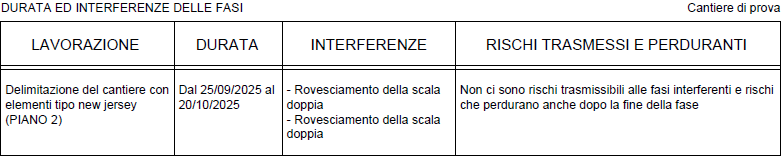

Esempio di stampa della Tabella delle interferenze con evidenziazione di tutti i rischi trasmessi:

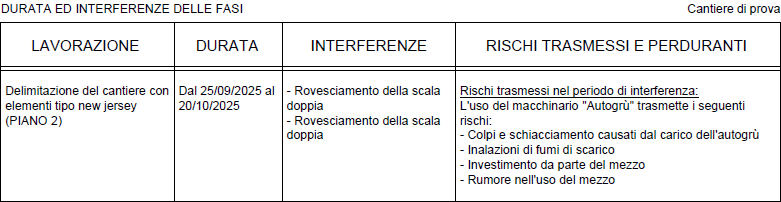

con indicazione delle date

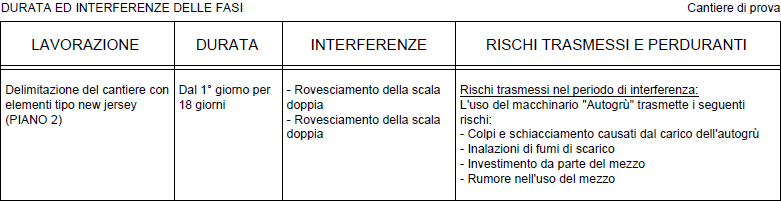

senza indicazione delle date

Esempio di stampa della Tabella delle interferenze con evidenziazione dei rischi trasmessi relativi solo alle sottofasi:

con indicazione delle date

senza indicazione delle date
