Sostituisci strutture

La funzione Sostituisci strutture consente di sostituire in tutto l'edificio una tipologia di elemento tra Struttura verticale, Struttura orizzontale o Infisso con un altro selezionato dall'archivio.

NOTA

Se è stato utilizzato un certo tipo di infisso per le finestre già inserito in tutto l'edificio, nel caso in cui si desideri sostituirlo con un altro, non è necessario modificare vano per vano l'infisso. Utilizzando questa funzione è possibile effettuare la sostituzione in tutto l'edificio con un'unica operazione.

Accesso alla funzione

È possibile accedere alla funzione di sostituzione tramite:

• Il comando Home | Modifica | Sostituisci strutture

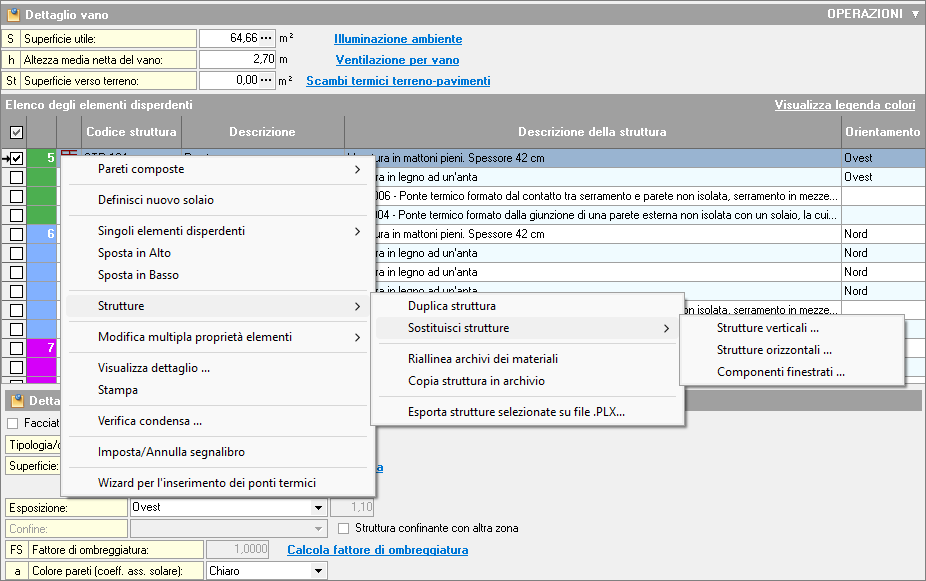

• Il comando Strutture | Sostituisci strutture dal menu associato al tasto destro del mouse (pop-up menu)
• Il menu Operazioni
• Il pannello dei comandi

Procedura di sostituzione

Dopo l'avvio del comando, viene visualizzata una finestra in cui, nella parte superiore, occorre specificare la tipologia di elementi da sostituire. Se è stato selezionato un elemento dall'Elenco degli elementi disperdenti, il suo codice viene proposto come elemento da sostituire.

Per modificare tale codice, selezionare un elemento diverso dall'elenco a discesa che mostra tutti i codici delle tipologie di elementi inseriti nell'edificio.

Nella parte inferiore della finestra occorre specificare il codice degli elementi che si desidera inserire in sostituzione.

Sono disponibili due modalità di selezione:

• Se si intende sostituire con un elemento già presente nella pratica, selezionare il codice desiderato dall'elenco a discesa.
• Se si desidera sostituire con un elemento non ancora presente nell'edificio, selezionare l'opzione Preleva (nome dell'elemento) da Archivio e scegliere un nuovo elemento dall'archivio tramite il relativo pulsante.

Dopo aver scelto gli elementi da sostituire e quelli da inserire, confermare l'operazione con il pulsante OK oppure annullare con il pulsante Annulla.

Attraverso l'opzione Sostituisci anche eventuali elementi aggiuntivi collegati all'infisso, il software provvederà in automatico a sostituire automaticamente tutti gli elementi aggiuntivi (sottofinestra, cassonetto e ponte termico) presenti nella pratica, associati alla finestra tramite la sezione Elementi aggiuntivi.

NOTA

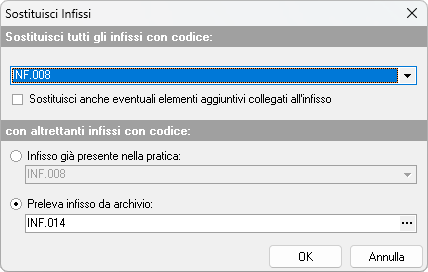

Nell'immagine sopra è mostrata l'operazione di sostituzione degli infissi: tutti gli elementi con codice INF.008 presenti nell'edificio verranno rimpiazzati con infissi del tipo INF.014.

Oltre al codice univoco dell'infisso, saranno aggiornate anche tutte le strutture e gli elementi aggiuntivi ad esso associati, che verranno riallineati alle caratteristiche del nuovo codice selezionato.
