Procedura di analisi FEM

La procedura di calcolo adottata dal modulo Euclide Ponti Termici si articola nei seguenti passaggi:

1. Definizione della geometria del ponte termico

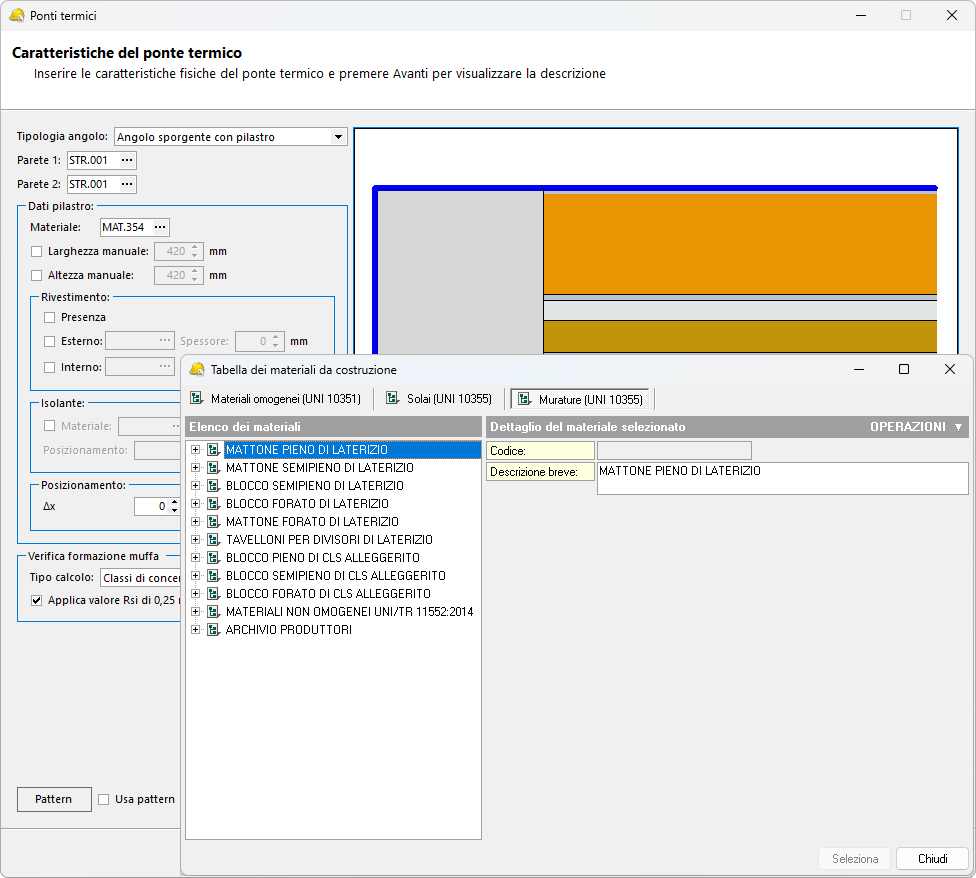

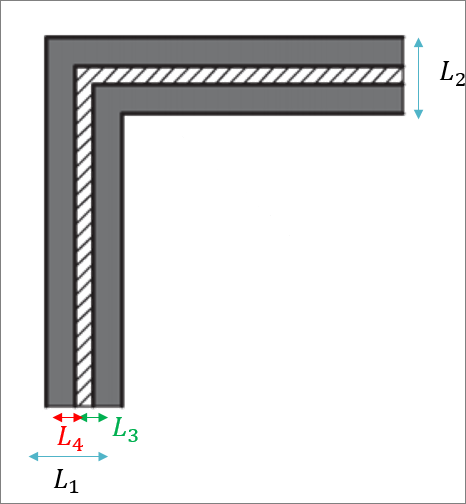

   La geometria viene impostata scegliendo la tipologia di ponte termico da analizzare tra diversi archetipi disponibili (ad esempio pilastri, infissi, balconi). Si definiscono poi le caratteristiche dimensionali del modello, come la presenza e la posizione dell'isolamento, le dimensioni e il posizionamento degli elementi.



2. Introduzione delle proprietà termofisiche dei materiali
   Le proprietà termofisiche vengono assegnate selezionando i materiali che compongono le strutture di contorno al ponte termico. È possibile utilizzare tutti gli archivi dei materiali e delle strutture di Euclide Certificazione Energetica per facilitare questa fase.



3. Costruzione della mesh

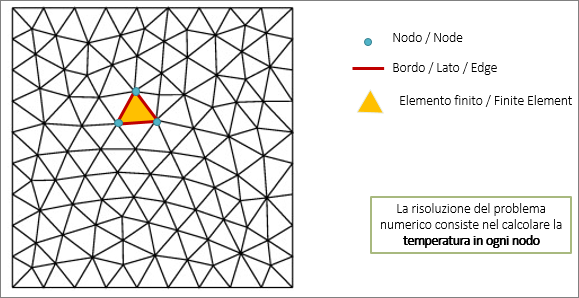

   Il metodo agli elementi finiti prevede la suddivisione delle strutture in "elementi finiti", che costituiscono la "mesh" di calcolo. I vertici di ciascun elemento rappresentano i "nodi" di calcolo. Una mesh più fitta, composta da elementi più piccoli, garantisce una maggiore precisione ma richiede tempi di calcolo superiori. Euclide Certificazione Energetica seleziona automaticamente la granularità della mesh per bilanciare precisione e velocità di esecuzione.



4. Costruzione del problema matriciale equivalente
   Sulla base della mesh definita, il modulo costruisce automaticamente il sistema matriciale equivalente per la trasmissione del calore. Questa operazione è completamente automatizzata e non richiede intervento da parte dell'utente.

5. Risoluzione del sistema e calcolo delle temperature
   Il sistema di matrici viene risolto applicando le condizioni al contorno (temperature interne ed esterne). Anche questa fase è gestita in modo automatico dal modulo.

6. Calcolo dei risultati e verifica muffa

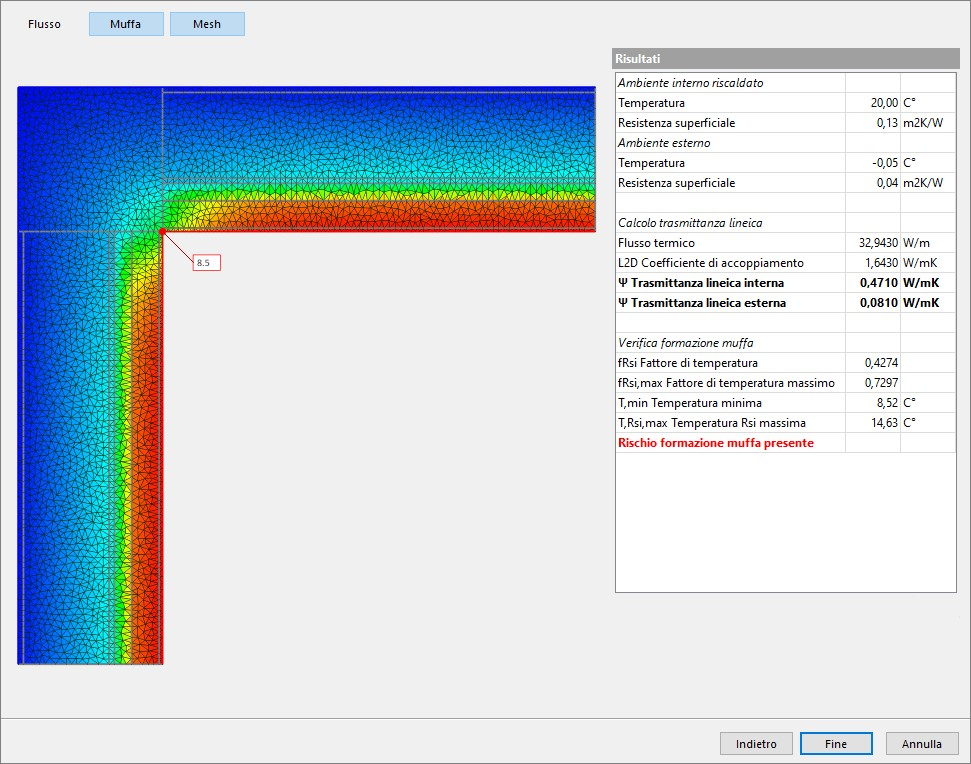

   Una volta ottenute le temperature in tutti i nodi della mesh, il software calcola le temperature superficiali, la trasmittanza termica lineica del ponte termico e verifica la probabilità di formazione di muffa. Nella pagina Risultati di Calcolo sono disponibili tutti i risultati, la visualizzazione dei flussi termici e l'indicazione delle zone a rischio muffa direttamente sul modello.
