Wizard per l'inserimento dei ponti termici

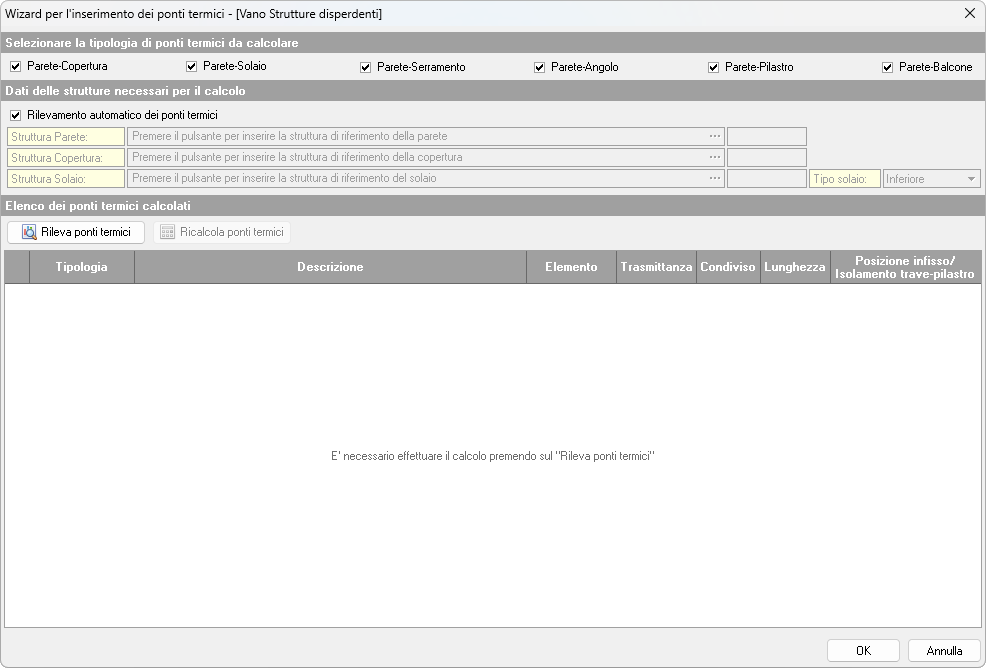

La funzione Wizard per l'inserimento dei Ponti termici, accessibile dal menu associato al tasto destro del mouse o dal pulsante OPERAZIONI nella schermata degli elementi disperdenti, consente di rilevare i ponti termici presenti nel vano tramite una procedura guidata.

Tipologie di ponte termico gestite

Il wizard può essere utilizzato per le seguenti tipologie di ponte termico:

• Parete-Copertura
• Parete-Solaio
• Parete-Serramento
• Parete-Angolo
• Parete-Pilastro
• Parete-Balcone

Modalità di rilevamento

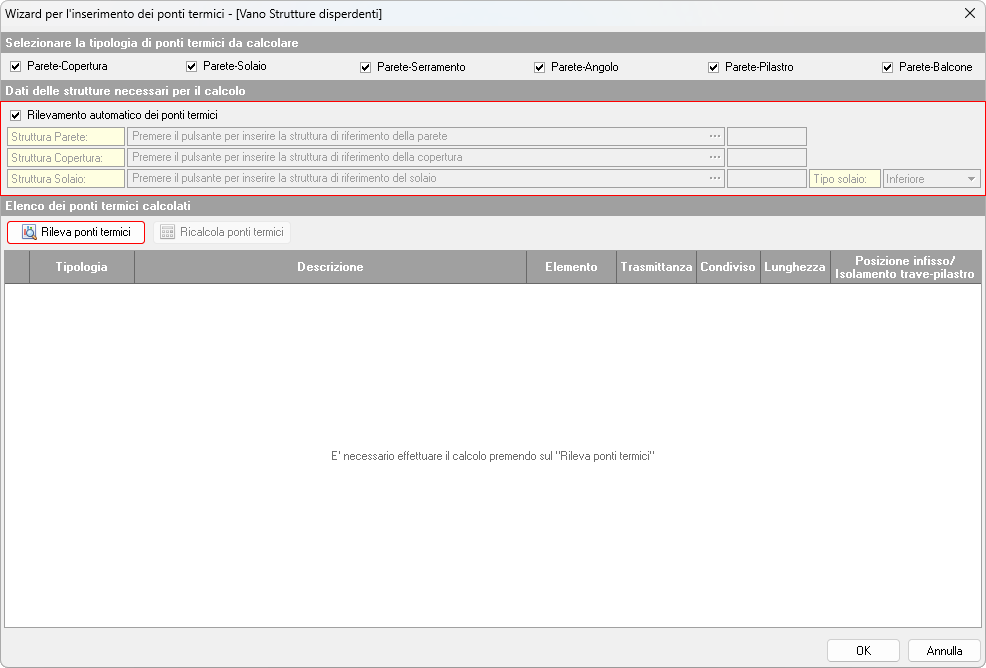

Il rilevamento dei ponti termici può essere effettuato in due modalità: tramite analisi automatica del software oppure indicando manualmente le strutture di riferimento per il censimento.

Dopo aver scelto la modalità, premere su Rileva ponti termici per avviare l'operazione.

Attenzione

Per i ponti termici di tipo Parete-Angolo, Parete-Pilastro e Parete-Balcone è necessario compilare preventivamente i campi presenti nel dettaglio delle pareti composte e dei solai composti.

Modifica dei dati rilevati

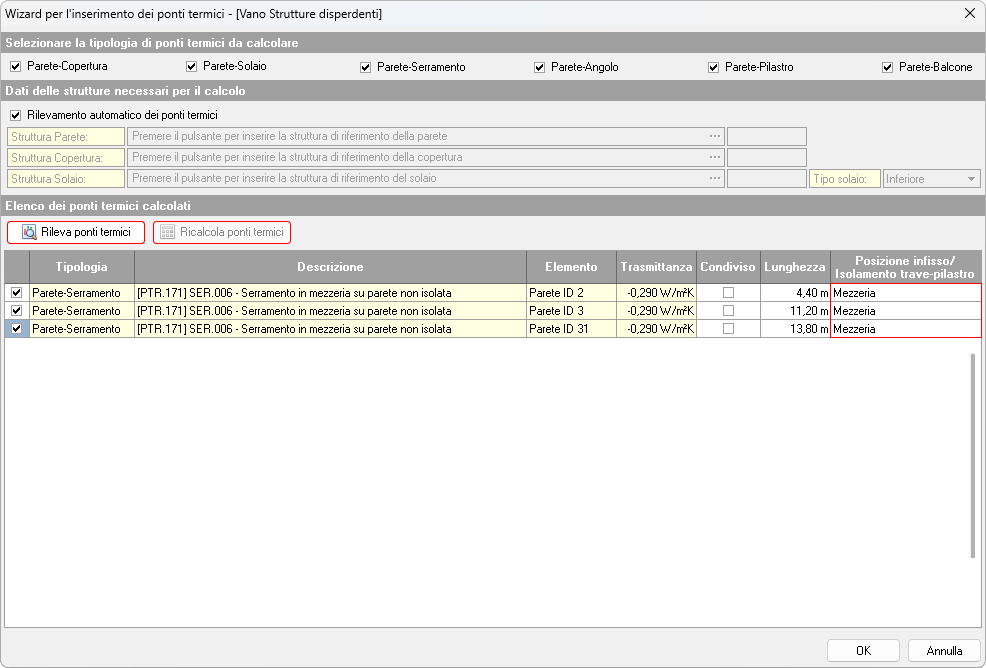

Al termine del rilevamento, è possibile modificare alcuni dati, tra cui:

• la lunghezza del ponte termico
• la posizione dell'infisso per la tipologia Parete-Serramento
• l'isolamento della trave o del pilastro per le tipologie Parete-Copertura, Parete-Angolo (in presenza di pilastro), Parete-Pilastro e Parete-Balcone
• la condivisione del ponte termico tra più strutture (ad esempio, se il ponte termico è condiviso tra parete e solaio)

Attenzione

Modificando i valori relativi alla posizione dell'infisso o all'isolamento della trave o del pilastro, è necessario premere su Ricalcola ponti termici per aggiornare la trasmittanza lineica dei ponti termici modificati.

FOCUS

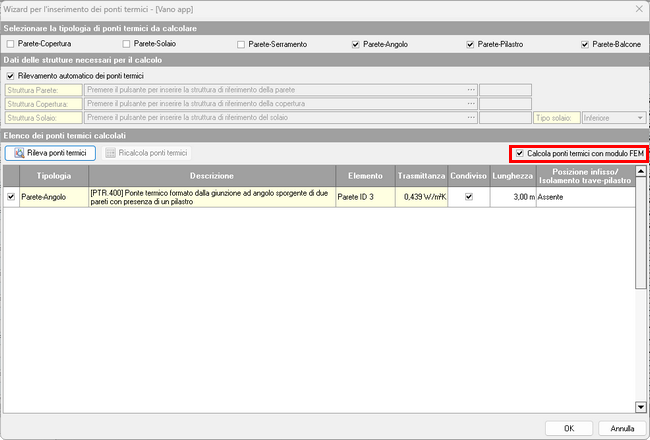

Se si dispone del modulo integrato Euclide Ponti Termici, è possibile calcolare i ponti termici con il metodo FEM attivando la spunta Calcola ponti termici con modulo FEM.
