Ponte Termico: Parete interna

Selezionando la tipologia di ponte termico Parete interna, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.

Questo modello consente di analizzare il ponte termico che si crea quando una parete interna incide su una parete esterna.

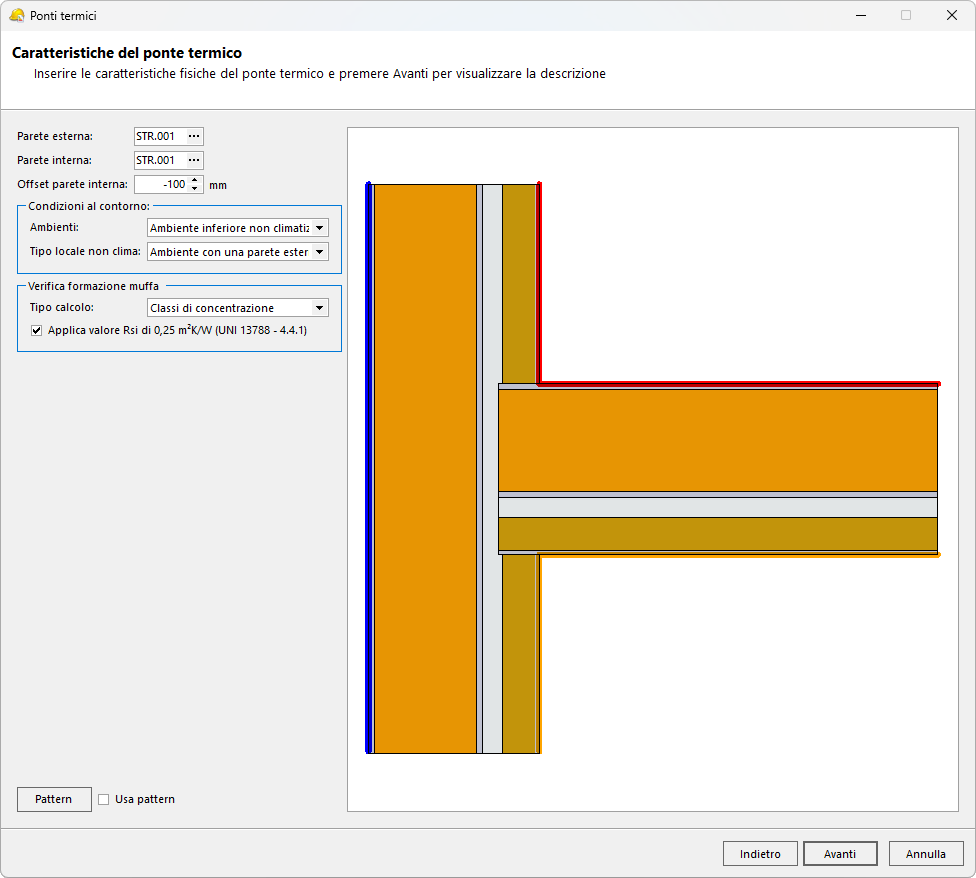

La schermata è suddivisa in due parti:

• Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione orizzontale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
• Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.

Selezione delle strutture delle pareti

Occorre selezionare le strutture che compongono la parete esterna e la parete interna:

• Parete esterna: rappresentata verticalmente e a sinistra nella stratigrafia
• Parete interna: rappresentata orizzontalmente e a destra

Per selezionare le strutture, premere il pulsante accanto al codice della struttura. Si aprirà la pagina di selezione delle strutture verticali dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere le tipologie desiderate tra quelle presenti in archivio.

Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata, come descritto nei paragrafi precedenti di questa guida.

Impostazione offset parete interna

Per questa tipologia di ponte termico è possibile definire un offset della parete interna, che rappresenta in millimetri quanto la parete interna si sovrappone alla parete esterna. Si considera offset = 0 quando la parete interna termina sulla superficie interna della parete esterna; il campo accetta solo valori di offset negativi (o uguale a zero). Ad esempio, un offset di -100 indica che la parete interna "entra" per 100 millimetri nella parete esterna.

Impostazione zona riscaldata/non climatizzata

È inoltre possibile specificare se i locali separati dalla parete interna sono entrambi riscaldati oppure se uno dei due è una zona non climatizzata. In questo caso, vengono considerate temperature interne diverse e il flusso termico può risultare differente. Se è presente una zona non climatizzata, la linea che definisce le sue superfici interne viene rappresentata in colore giallo.

Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
