Creazione guidata vano

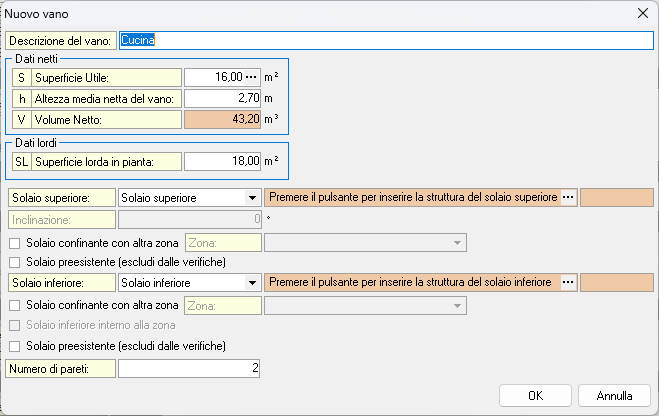

La finestra Nuovo vano consente di definire in modo guidato tutti gli elementi che compongono un vano. È possibile premere Annulla in qualsiasi momento per interrompere la procedura e procedere all'inserimento manuale degli elementi disperdenti e degli altri dati dalla pagina Dettaglio vano.

Dati generali vano

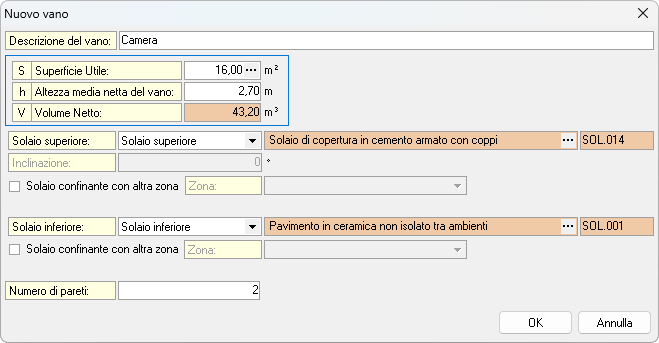

La procedura guidata richiede l'inserimento dei dati generali del vano: Descrizione del vano, Superficie utile e Altezza media netta del vano. Il volume viene calcolato automaticamente in base ai dati inseriti.

Premendo il pulsante a destra del campo Superficie utile si accede alla finestra di calcolo, dove è possibile inserire la formula o le formule per determinare il valore.

Definizione solai

È necessario definire i solai superiore e inferiore del vano. Premendo il pulsante per inserire la struttura di un solaio, si apre una finestra che propone le strutture orizzontali già utilizzate nell'edificio.

Per selezionare un solaio di tipo diverso, attivare la spunta Visualizza strutture dell'archivio generale del programma per accedere a tutte le strutture orizzontali presenti in archivio.

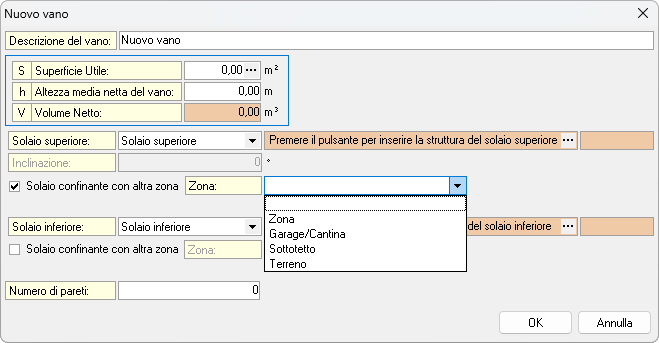

Per il solaio superiore e inferiore - selezionando l'opzione Solaio confinante con altra zona - è possibile indicare la zona adiacente con cui il solaio è in contatto.

Nel menu a tendina saranno visualizzate esclusivamente le zone già definite in precedenza all'interno della struttura dell'edificio.

Definizione pareti

Il campo Numero pareti deve contenere il numero di pareti che delimitano il vano.

Premendo Ok, il programma apre un numero di finestre per la definizione delle pareti pari al valore inserito.

NOTA

Nel campo Numero pareti è necessario inserire il numero delle pareti disperdenti, ma l'utente può indicare anche pareti non disperdenti se necessario. Il campo può anche essere lasciato vuoto e le pareti possono essere definite successivamente nella finestra Dettaglio vano.
