Ponte Termico: Pilastro

Selezionando la tipologia di ponte termico Pilastro, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.

Questo modello consente di analizzare il ponte termico che si crea quando un pilastro è inserito lungo una parete.

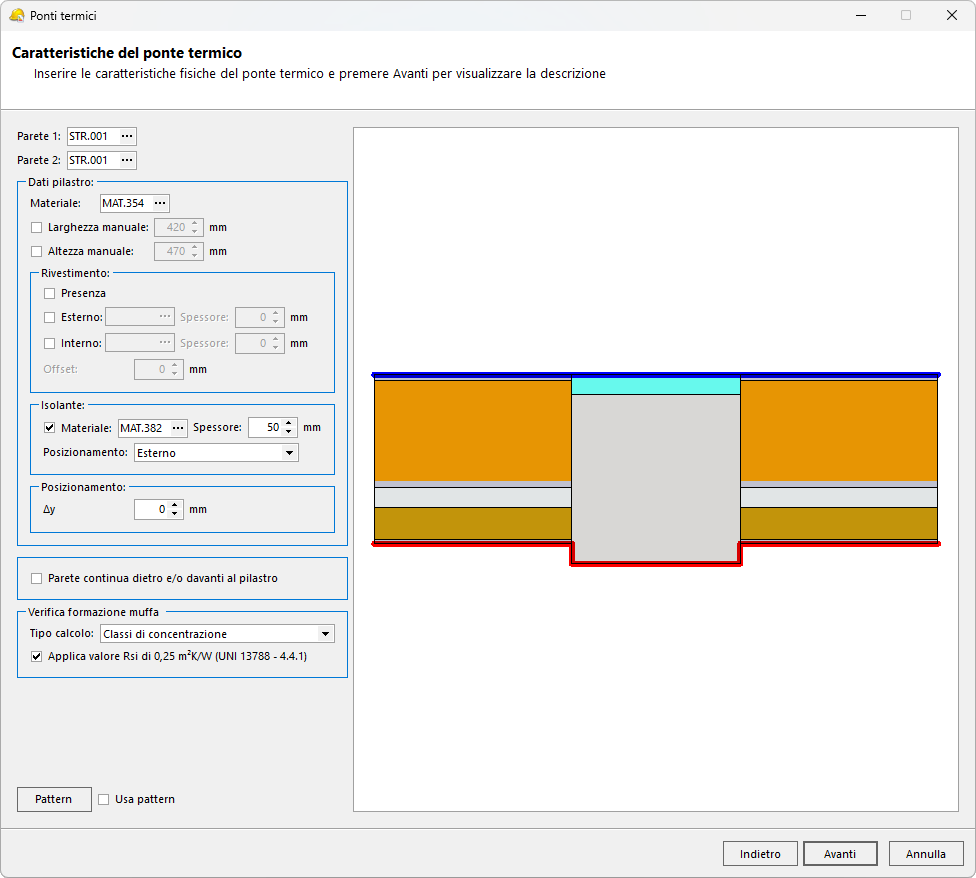

La schermata è suddivisa in due parti:

• Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione orizzontale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
• Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.

Selezione delle strutture delle pareti

Occorre selezionare le strutture che compongono la parete su cui è inserito il pilastro:

• Parete 1: rappresentata a sinistra nella stratigrafia
• Parete 2: rappresentata a destra del pilastro

Le strutture possono essere uguali o diverse tra loro. Per selezionare le strutture, premere il pulsante accanto al codice della struttura e scegliere la tipologia desiderata dall'archivio delle strutture verticali. Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata.

Inserimento dati pilastro

Per il pilastro occorre specificare:

• Il materiale, selezionabile tramite il pulsante accanto al codice materiale, scegliendo dall'archivio materiali.
• L'altezza e la larghezza del pilastro sono considerate pari allo spessore di parete 1. Per inserire dimensioni diverse, attivare il flag Larghezza Manuale e/o Altezza Manuale e specificare i valori desiderati in millimetri.
• È possibile inserire i dati di un eventuale strato di isolante sul pilastro, specificando se presente sui lati esterni, interni o su entrambi.
• È prevista la possibilità di inserire un rivestimento sul pilastro, specificando materiale, spessore e posizionamento (interno e/o esterno).
• Il posizionamento del pilastro si imposta tramite il campo delta y, che indica lo scostamento verticale rispetto alla superficie esterna delle pareti. Con delta y = 0 la superficie esterna del pilastro coincide con quella delle pareti.

Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
