Ponte Termico: Cassonetto

Selezionando la tipologia di ponte termico Cassonetto, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.

Questo modello consente di analizzare il ponte termico che si crea quando sopra a un infisso è inserito un cassonetto.

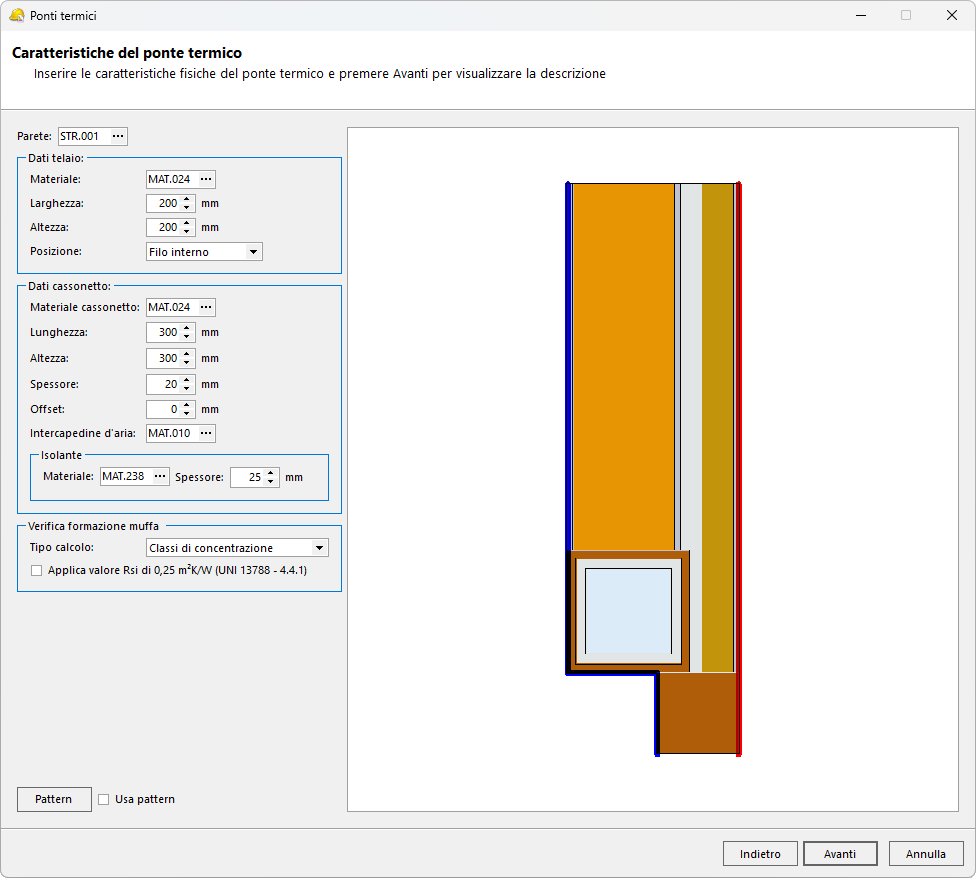

La schermata è suddivisa in due parti:

• Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione verticale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
• Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.

Selezione delle strutture

Occorre selezionare la struttura che compone la parete su cui è inserito il cassonetto. La parete è rappresentata in verticale nella stratigrafia, il telaio dell'infisso è in basso e il cassonetto è posto sul filo esterno della parete.

Per selezionare la struttura, premere il pulsante accanto al codice della struttura. Si aprirà la pagina di selezione delle strutture verticali dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere la tipologia desiderata tra quelle presenti in archivio. Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata.

Inserimento dati telaio infisso

Inserire i dati del telaio dell'infisso con le stesse modalità descritte nel paragrafo precedente, tenendo presente che in questo caso si tratta di una sezione verticale.

Inserimento dati cassonetto

Definire i dati del cassonetto:

• Selezionare il materiale tramite il pulsante accanto al codice materiale, scegliendo dall'archivio materiali.
• Inserire altezza, larghezza e spessore del cassonetto, in millimetri.
• Nel campo Intercapedine d'Aria indicare la resistenza termica dell'aria presente all'interno del cassonetto, selezionando lo strato d'aria adatto dall'archivio materiali secondo la norma UNI.

È possibile inserire i dati di un eventuale strato di isolante presente sul cassonetto, che viene considerato come rivestimento interno. Seguire le modalità illustrate in precedenza per l'inserimento dell'isolante.

Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
