Ponte Termico: Copertura

Selezionando la tipologia di ponte termico Copertura, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.

Questo modello consente di analizzare il ponte termico che si crea lungo la linea di contatto tra una copertura esterna e una parete esterna.

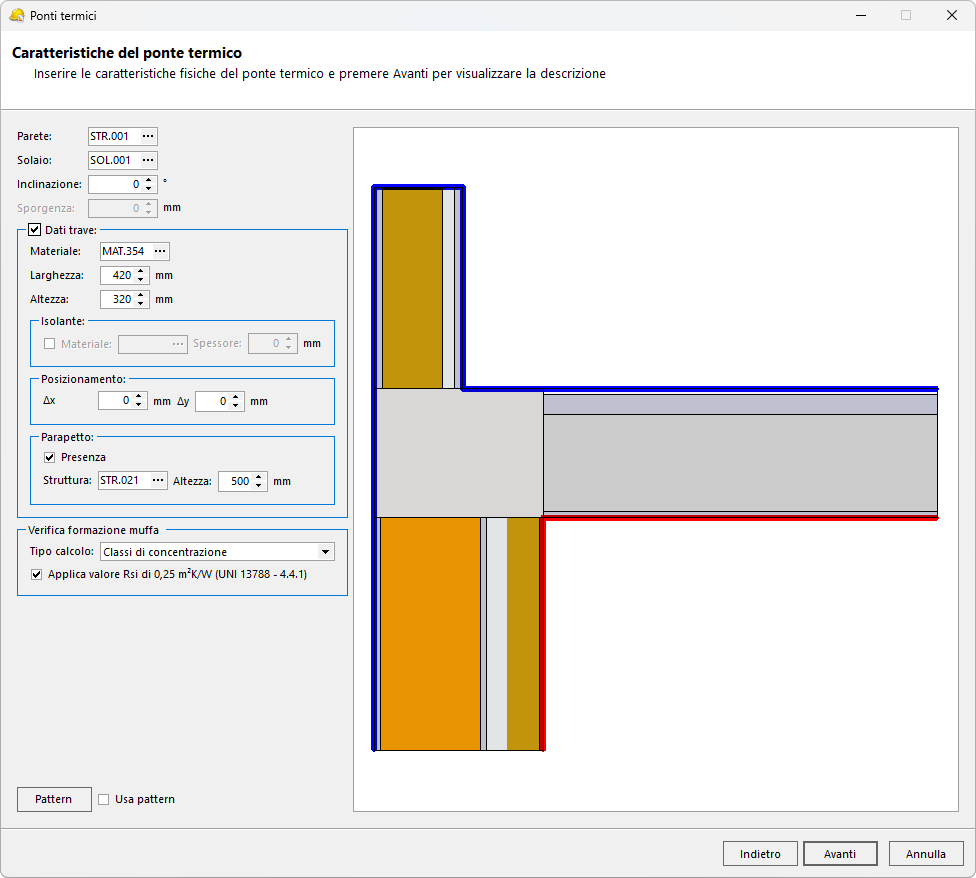

La schermata è suddivisa in due parti:

• Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione verticale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
• Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.

Selezione delle strutture

Occorre selezionare le strutture che compongono la parete e il solaio. La parete è rappresentata in verticale nella stratigrafia, mentre il solaio è in orizzontale.

Per selezionare le strutture, premere il pulsante accanto al codice della struttura. Si aprirà la pagina di selezione delle strutture verticali (per la parete) o orizzontali (per il solaio) dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere le tipologie desiderate tra quelle presenti in archivio.

Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata.

Si rimanda alla sezione dedicata per le modalità di inserimento delle strutture in archivio.

Inserimento dati trave

Se nel ponte termico è presente una trave, occorre specificare il materiale di cui è composta. Le dimensioni di larghezza e altezza della trave sono proposte di default uguali rispettivamente alla larghezza della parete esterna e all'altezza del solaio, ma possono essere personalizzate. Tutte le misure devono essere inserite in millimetri.

Il posizionamento della trave si imposta tramite i campi delta x e delta y, che indicano rispettivamente lo scostamento orizzontale rispetto alla superficie esterna della parete e lo scostamento verticale rispetto alla superficie esterna del solaio. Con delta x = 0 e delta y = 0 la trave coincide con l'angolo esterno tra parete e solaio.

Inserimento dati parapetto

È possibile indicare l'eventuale presenza di un parapetto, specificando la struttura che lo compone e la sua altezza rispetto al piano del solaio. La presenza di un parapetto, essendo un corpo esposto alla temperatura esterna, influisce sul comportamento del flusso termico del modello.

Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
