Ponte Termico: Pareti spessore diverso
Selezionando la tipologia di ponte termico Pareti a spessore diverso, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.
Questo modello consente di analizzare il ponte termico che si crea lungo la linea di incontro tra due pareti con caratteristiche termofisiche differenti.

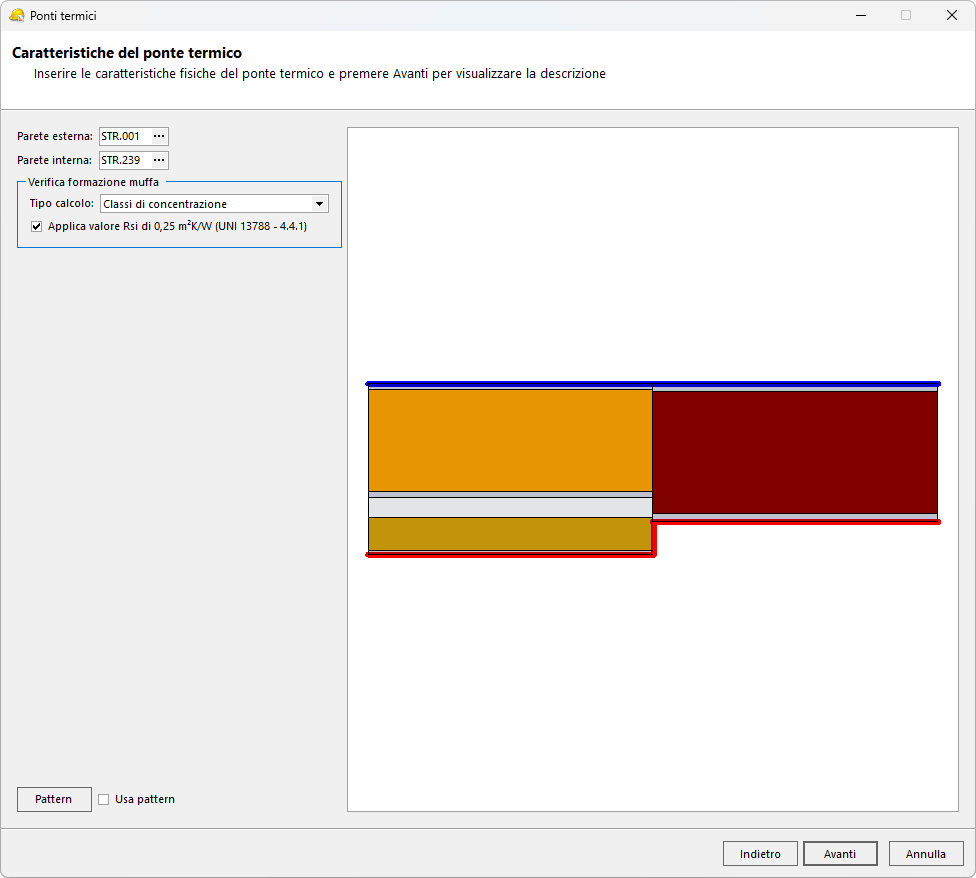

La schermata è suddivisa in due parti:
- Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione orizzontale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
- Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.
Per questa tipologia di ponte termico è necessario selezionare le strutture che compongono le due pareti a contatto:
Parete 1: rappresentata a sinistra nella stratigrafiaParete 2: rappresentata a destra nella stratigrafia
Le due pareti devono essere di tipologia diversa. Per selezionare le strutture, premere il pulsante accanto al codice della struttura: si aprirà la pagina di selezione delle strutture verticali dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere le tipologie desiderate tra quelle presenti in archivio.
Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata, come descritto nei paragrafi precedenti di questa guida.
Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
