Verifica della condensa
Euclide Certificazione Energetica effettua, per ciascuna struttura opaca inserita, la verifica della condensa sulla base della norma UNI EN ISO 13788. In particolare vengono verificate l'assenza di condensa superficiale e l'assenza (o l'evaporazione) di condensa interstiziale durante l'anno.

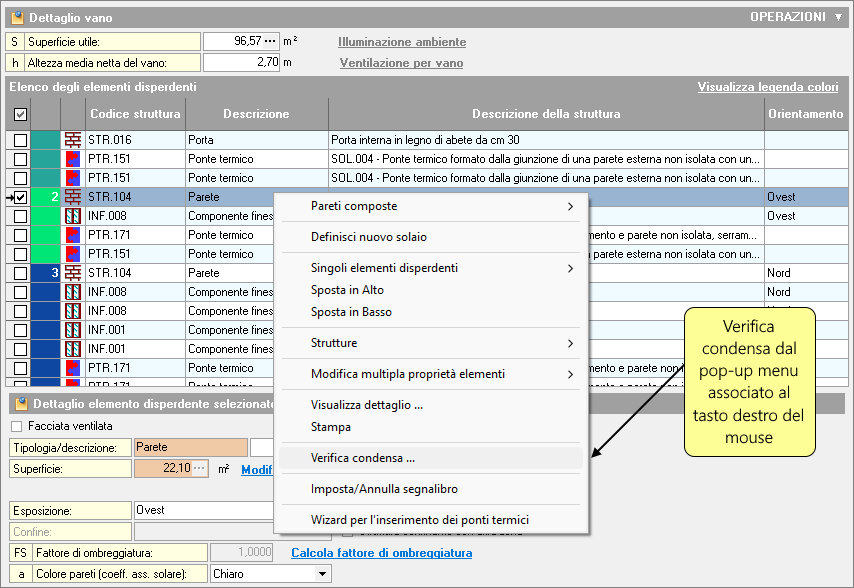

Per verificare la condensa di una singola struttura è possibile utilizzare il relativo comando del menu associato al tasto destro del mouse, cliccando su una struttura opaca, all'interno dell'Elenco degli elementi del Dettaglio vano.
La stessa funzione si può trovare dal menu del pulsante Operazioni presente in alto sempre nella finestra del Dettaglio vano.
La seguente verifica si può effettuare anche con la Stampa verifiche complete.
Condensazioni struttura

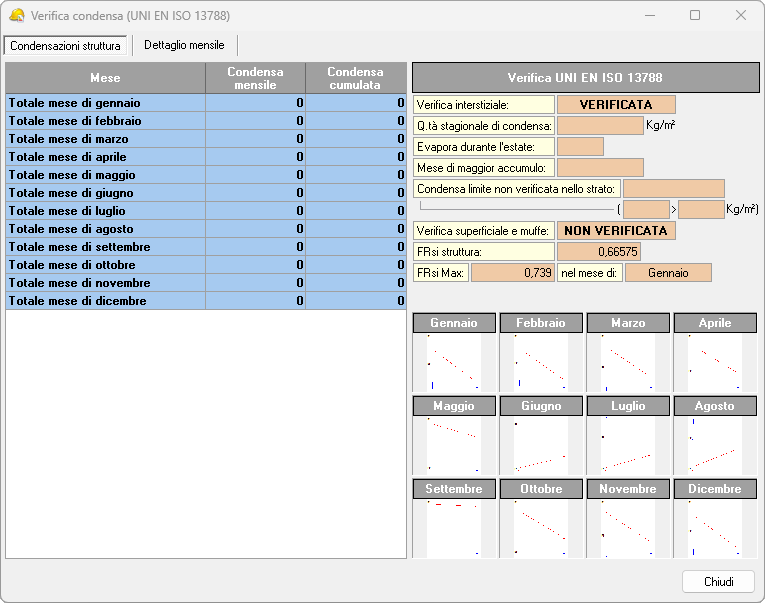

Nella schermata che appare, nel pannello Condensazioni struttura, è possibile verificare la presenza di condensa in una o più interfacce nel corso dell'anno e più in dettaglio leggere l'andamento delle pressioni mese per mese - sia analiticamente (ma all'interno del pannello Dettaglio mensile) che graficamente con i cosiddetti Diagrammi di Glaser.

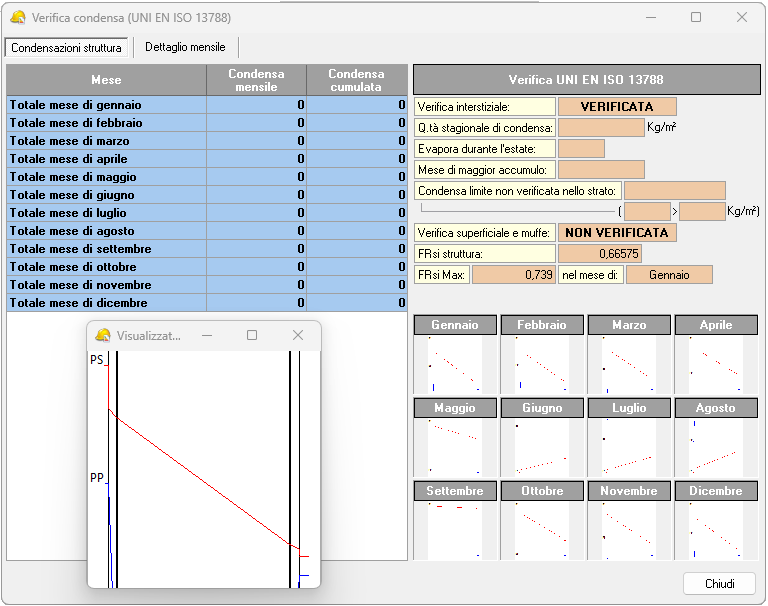

Cliccando su uno dei diagrammi è possibile visualizzare in maniera più completa le curve con i relativi dettagli.
La verifica interstiziale ha esito positivo quando non vi è condensa o quando questa evapora nel corso dei mesi estivi.
La verifica superficiale ha esito positivo se il valore di FRsi della struttura (fattore di temperatura in corrispondenza alla superficie interna) è maggiore a FRsi Max.
Dettaglio mensile

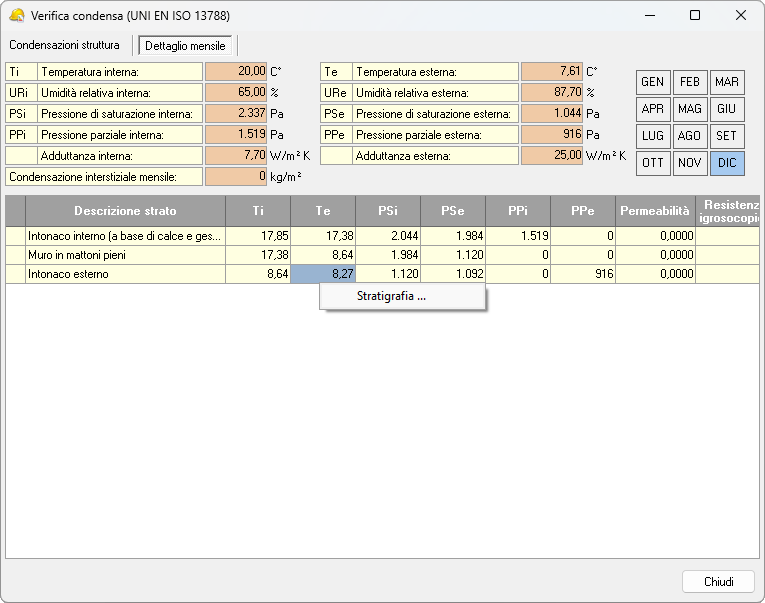

Cliccando sulla scheda Dettaglio mensile è possibile verificare i dettagli del mese ai fini di individuare il mese che presenta maggior accumulo di condensa.
A questo scopo bisogna semplicemente cliccare sulla sigla del mese desiderato nel riquadro in alto a destra della finestra Verifica condensa.
Inoltre è possibile visualizzare quali strati verificano il limite di condensa, in base ai valori propri del componente edilizio.
Cliccando con il tasto destro in corrispondenza di un qualsiasi rigo è possibile visualizzare la stratigrafia associata, come mostrato in figura.
