Ventilazione per vano

Quando nel pannello Ventilazione della zona il campo Tipologia ventilazione è impostato su Naturale e la spunta Ventilazione naturale per singolo vano è attiva, il pulsante Ventilazione per vano all'interno del Dettaglio vano risulta disponibile.

Inserimento dati ventilazione

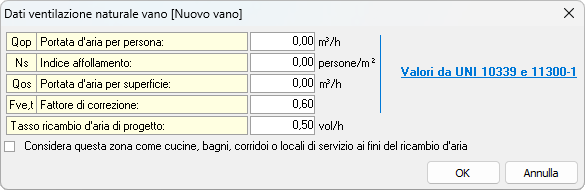

Cliccando sul pulsante Ventilazione per vano, si apre una finestra per l'inserimento dei seguenti dati:

• Portata d'aria per persona - Qop
• Indice affollamento - Ns
• Portata d'aria per superficie - Qos
• Fattore di correzione - Fve,t
• Tasso ricambio d'aria di progetto

Compilazione automatica da normativa

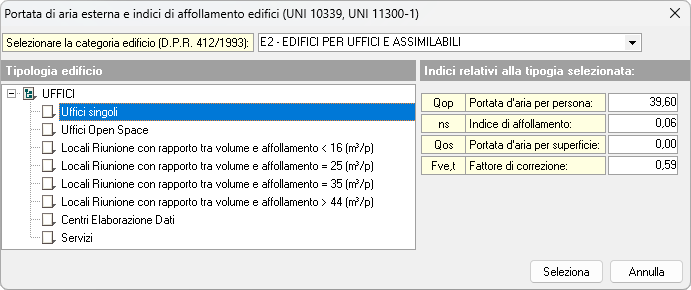

Se alcuni valori non sono noti, è possibile utilizzare il pulsante Valori da UNI 10339 e 11300-1 per richiamare la finestra di dialogo Portata di aria esterna e indici di affollamento edifici. In questa maschera occorre selezionare la categoria e la tipologia di edificio per recuperare i valori normativi, visualizzati nel lato destro della finestra.

Cliccare su Seleziona per trasferire i dati nella finestra Dati ventilazione naturale vano.

Impostazioni aggiuntive

Nella finestra Dati ventilazione naturale vano è possibile indicare se la zona selezionata deve essere considerata come cucina, bagno, corridoio o locale di servizio ai fini del ricambio d'aria, secondo la UNI 11300-1:2014, punto 12.1, abilitando la relativa spunta.

NOTA

Attivando la spunta viene applicato un numero maggiore di ricambi d'aria come previsto dalla UNI 11300-1:2014.
