Ponti termici

La tabella dei Ponti Termici contiene l'archivio delle giunzioni tra i diversi elementi di un edificio dove può verificarsi una variazione del flusso termico.

La normativa vigente richiede che il calcolo delle dispersioni termiche sia effettuato utilizzando un atlante dei ponti termici accreditato. L'archivio fornito include l'atlante dei ponti termici da Abaco CENED+.

È disponibile anche un modulo specifico per l'analisi dei flussi termici nei ponti termici, che utilizza il metodo agli elementi finiti (FEM), come descritto nell'apposito capitolo di questa guida.

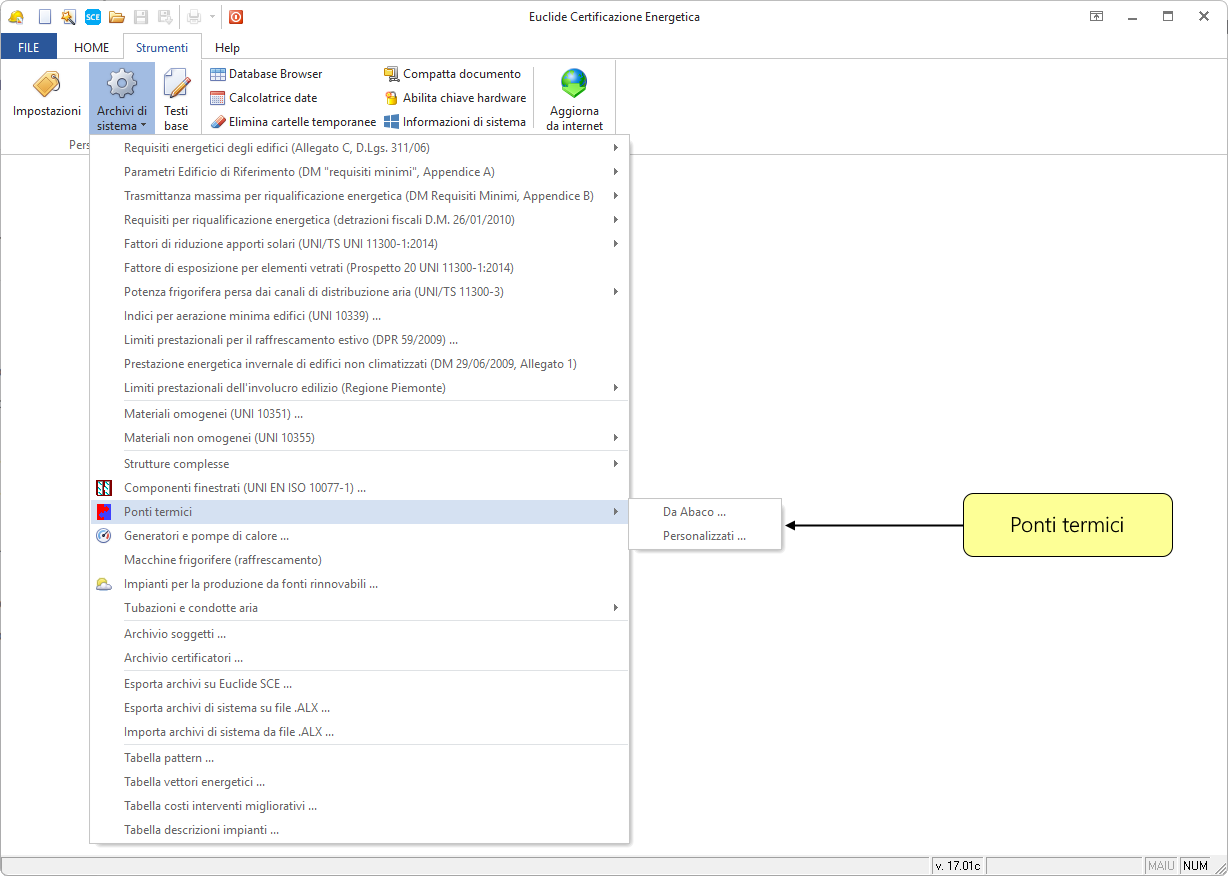

L'accesso alla tabella avviene tramite il comando Strumenti | Archivi di sistema | Ponti Termici.

Ponti termici personalizzati

Euclide Certificazione Energetica consente di definire ponti termici personalizzati accedendo alla sezione dedicata tramite l'opzione Personalizzati... dal menu Strumenti | Tabelle di Sistema | Ponti Termici.

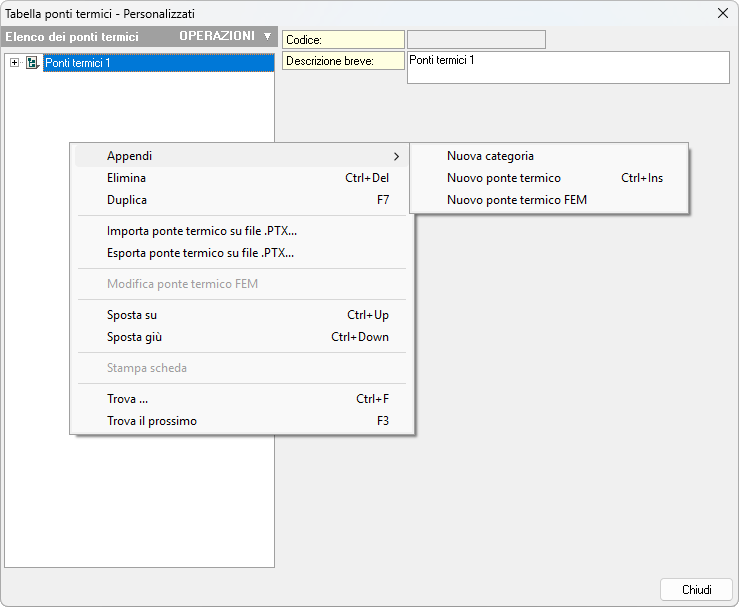

Per inserire nuovi ponti termici, utilizzare il menu pop-up del tasto destro del mouse oppure il menu associato al pulsante OPERAZIONI e selezionare Appendi | Nuova categoria o Appendi | Nuovo ponte termico.

Inserire quindi i dati richiesti: Descrizione breve, Descrizione estesa e il valore della trasmittanza lineica espressa in W/mK.

Struttura della finestra

La finestra dei Ponti Termici è suddivisa in due parti: a sinistra l'Elenco dei ponti termici, a destra il Dettaglio del ponte termico selezionato.

Elenco dei ponti termici

L'Elenco dei ponti termici è organizzato ad albero. I ponti termici sono suddivisi per categorie; per aprire una categoria occorre fare doppio click sul nome o premere il pulsante + accanto al nome. Per selezionare un ponte termico all'interno di una categoria è sufficiente un singolo click.

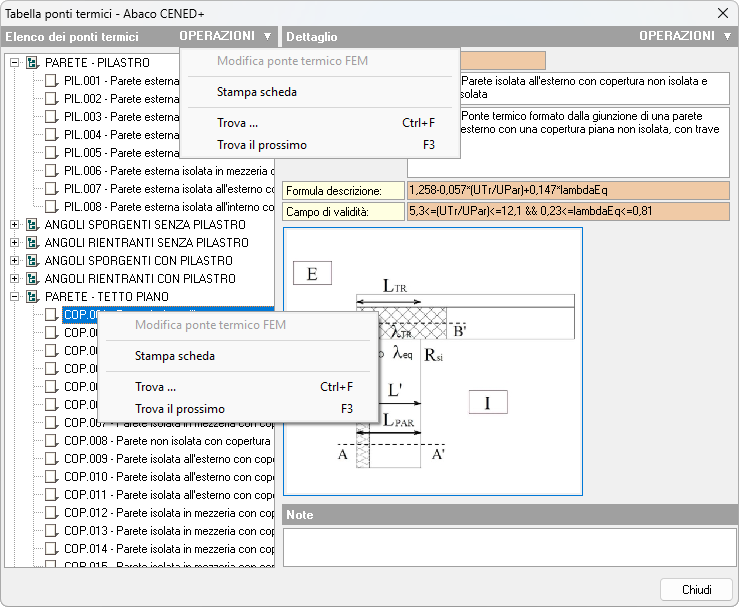

Cliccando con il tasto destro si apre un menu pop-up con i comandi per stampare la scheda del ponte termico selezionato o per ricercare una voce nell'archivio tramite i comandi Trova e Trova il prossimo.

Gli stessi comandi sono disponibili anche tramite il pulsante OPERAZIONI in alto a destra.

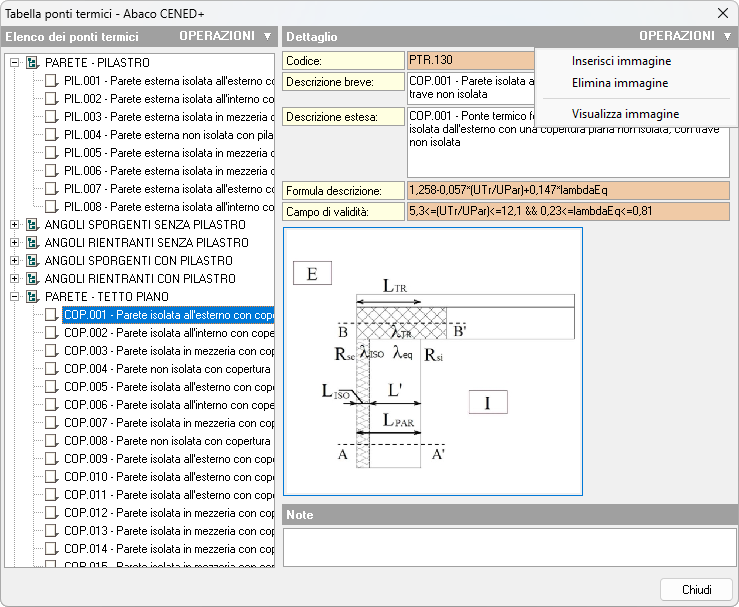

Dettaglio ponte termico selezionato

Il Dettaglio del ponte termico selezionato mostra tutti i dati relativi all'elemento corrente. Nella parte superiore sono presenti i campi Codice (modificabile con doppio click), Descrizione breve e Descrizione estesa.

Subito sotto sono riportate la formula utilizzata per determinare la trasmittanza lineica del ponte termico e il campo di validità (valore minimo e massimo entro cui la formula è applicabile).

Il grafico sottostante rappresenta la configurazione del ponte termico. È inoltre disponibile uno spazio per eventuali note aggiuntive.

In alto a destra è presente il pulsante OPERAZIONI, dal quale è possibile inserire, eliminare o visualizzare l'immagine associata al ponte termico selezionato. Le stesse opzioni sono disponibili cliccando con il tasto destro sull'immagine.
