Introduzione

La sezione Dettaglio elemento disperdente selezionato, presente all'interno del Dettaglio vano, mostra campi diversi in base all'elemento selezionato.

Campi principali

• Descrizione: campo editabile per specificare una breve descrizione dell'elemento.
• Larghezza, Altezza, Lunghezza, Superficie, Area: valori preimpostati in fase di inserimento della struttura o tramite input grafico, ma modificabili.
  • Per i singoli elementi (non facenti parte di parete composta o solaio composto), utilizzare il pulsante con i tre puntini per impostare il valore desiderato.

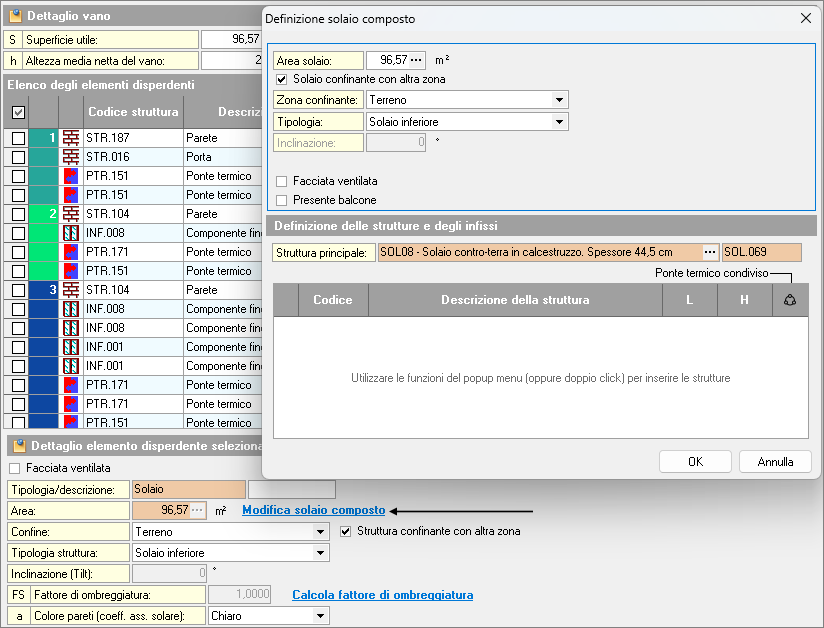

  • Per elementi inseriti in parete composta o solaio composto, è presente il pulsante Modifica parete composta o Modifica solaio composto.

• Superficie è presente per le strutture verticali.
• Area è da specificare per le strutture orizzontali.
• Larghezza e Altezza sono disponibili nel dettaglio dell'infisso.
• Lunghezza è presente solo per i ponti termici.

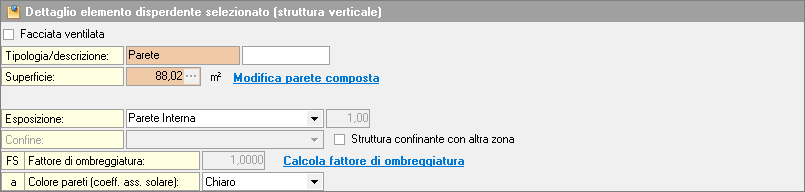

Dettaglio della struttura verticale

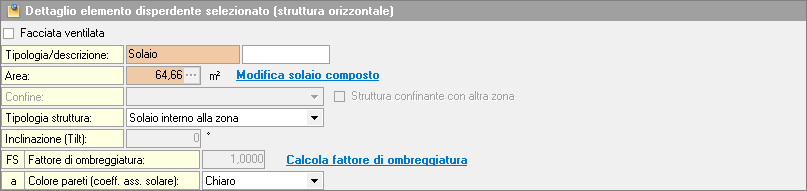

Dettaglio della struttura orizzontale

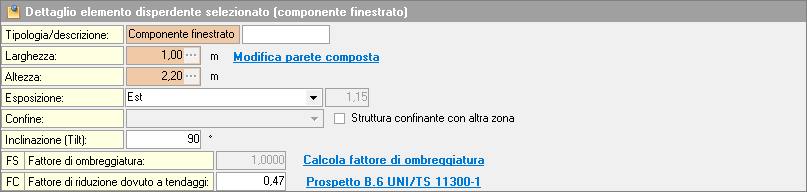

Dettaglio del componente finestrato

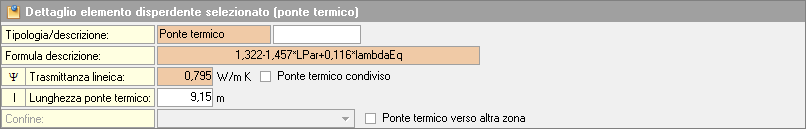

Dettaglio del ponte termico

NOTA

Se si inserisce una parete come singolo elemento disperdente e in questa sono presenti due finestre, occorre specificare solo i m² decurtati dell'area occupata dalle finestre. Se invece si utilizza una parete composta con due infissi, impostare la superficie lorda della parete; il software decurta automaticamente l'area degli infissi.

Confine ed esposizione

• Confine o Esposizione: per il campo Esposizione, selezionare l'orientamento dal menu a tendina; il campo gradi si aggiorna automaticamente.
  Se si imposta il confine, attivare la spunta Struttura confinante con altra zona e scegliere la zona dal menu a tendina.

NOTA

Il campo Esposizione non è presente per le strutture orizzontali.

Altri parametri

• Inclinazione (tilt): obbligatorio per infissi e solai esterni inclinati. Inserire l'angolo in gradi, il valore influisce sul calcolo degli apporti solari.
• Tipologia struttura: solo per strutture orizzontali, specificare se si tratta di solaio superiore, inferiore, esterno orizzontale, esterno inclinato o interno alla zona.

Fattori di correzione

• Fattore ombreggiatura - FS: presente in tutte le tipologie. Se l'elemento è soggetto a ombreggiature, cliccare su Calcola fattore di ombreggiatura per indicare l'angolo d'ombra delle ostruzioni esterne, aggetti orizzontali e verticali.

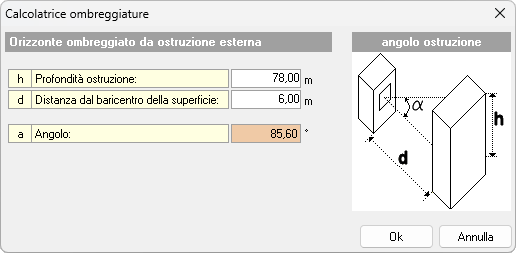

  Se non si conosce l'angolo, utilizzare il pulsante con i tre puntini per calcolarlo inserendo profondità e distanza dell'ostruzione.

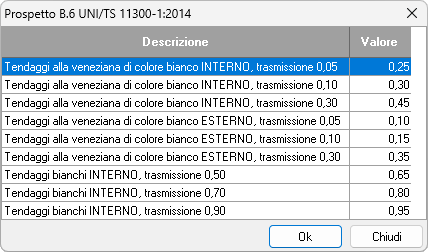

• Fattore di riduzione dovuto ai tendaggi - FC: solo per infissi. Cliccare sul pulsante a lato per prelevare i valori da Prospetto B.6 della UNI/TS 11300-1. Il fattore riduce l'apporto solare.

• Colore pareti (coeff. ass. solare): per strutture verticali e orizzontali, inserire il colore esterno (chiaro, medio, scuro) che incide sugli apporti solari.

Opzioni aggiuntive

• Elemento preesistente (escludi dalle verifiche): se attivo, l'elemento viene escluso dalle verifiche di legge.
• Facciata ventilata: per strutture verticali e orizzontali. Il flag influisce sul calcolo dell'area effettiva soleggiata e sul QH,tr (scambio termico per trasmissione). Da utilizzare in presenza di componenti con intercapedine d'aria aperta verso l'esterno.
