Ponte Termico: Balcone
Selezionando la tipologia di ponte termico Balcone, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.
Questo modello consente di analizzare il ponte termico che si crea quando in una parete esterna è presente un balcone.
La schermata è suddivisa in due parti:

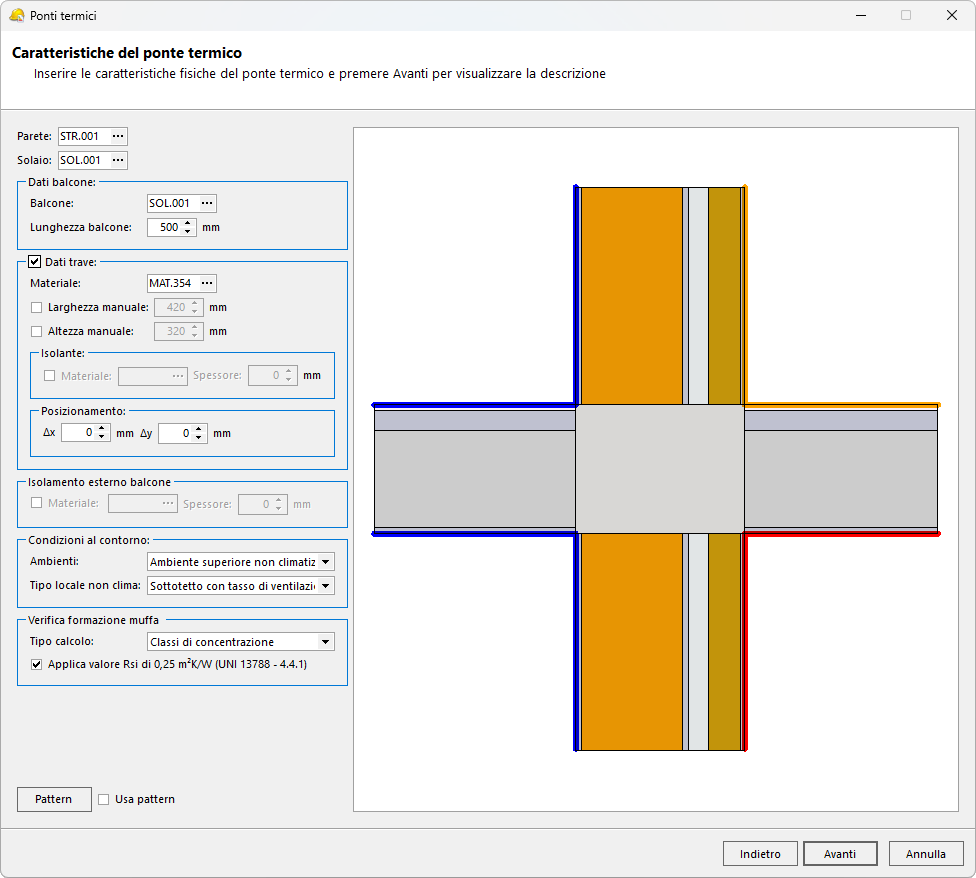

- Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione verticale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
- Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.
Selezione delle strutture
Occorre selezionare le strutture che compongono la parete, il solaio interno e il balcone. La parete è rappresentata verticalmente, il solaio orizzontalmente a destra e il balcone orizzontalmente a sinistra.
Per selezionare le strutture, premere il pulsante accanto al codice della struttura. Si aprirà la pagina di selezione delle strutture verticali (o orizzontali) dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere le tipologie desiderate tra quelle presenti in archivio.
Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata, come descritto nei paragrafi precedenti di questa guida.
Inserimento dati trave
Se nel ponte termico è presente una trave, occorre specificare il materiale di cui è composta. Le dimensioni di larghezza e altezza della trave sono proposte di default uguali rispettivamente alla larghezza della parete esterna e all'altezza del solaio, ma possono essere personalizzate. Tutte le misure devono essere inserite in millimetri.
Il posizionamento della trave si imposta tramite i campi delta x e delta y, che indicano rispettivamente lo scostamento orizzontale rispetto alla superficie esterna della parete e lo scostamento verticale rispetto alla superficie esterna del solaio. Con delta x = 0 e delta y = 0 la trave coincide con l'angolo esterno tra parete e balcone. Non è previsto l'inserimento di un valore di delta y minore di zero.
Impostazione zona riscaldata/non climatizzata
È possibile definire se i locali separati dal solaio interno sono entrambi riscaldati oppure se uno dei due è una zona non climatizzata. In quest'ultimo caso, vengono considerate temperature interne diverse e il flusso termico può risultare differente. Se è presente una zona non climatizzata, occorre anche inserire il tipo di ambiente non climatizzato; la linea che definisce le sue superfici interne verrà rappresentata in colore giallo.
Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
