Solare termico

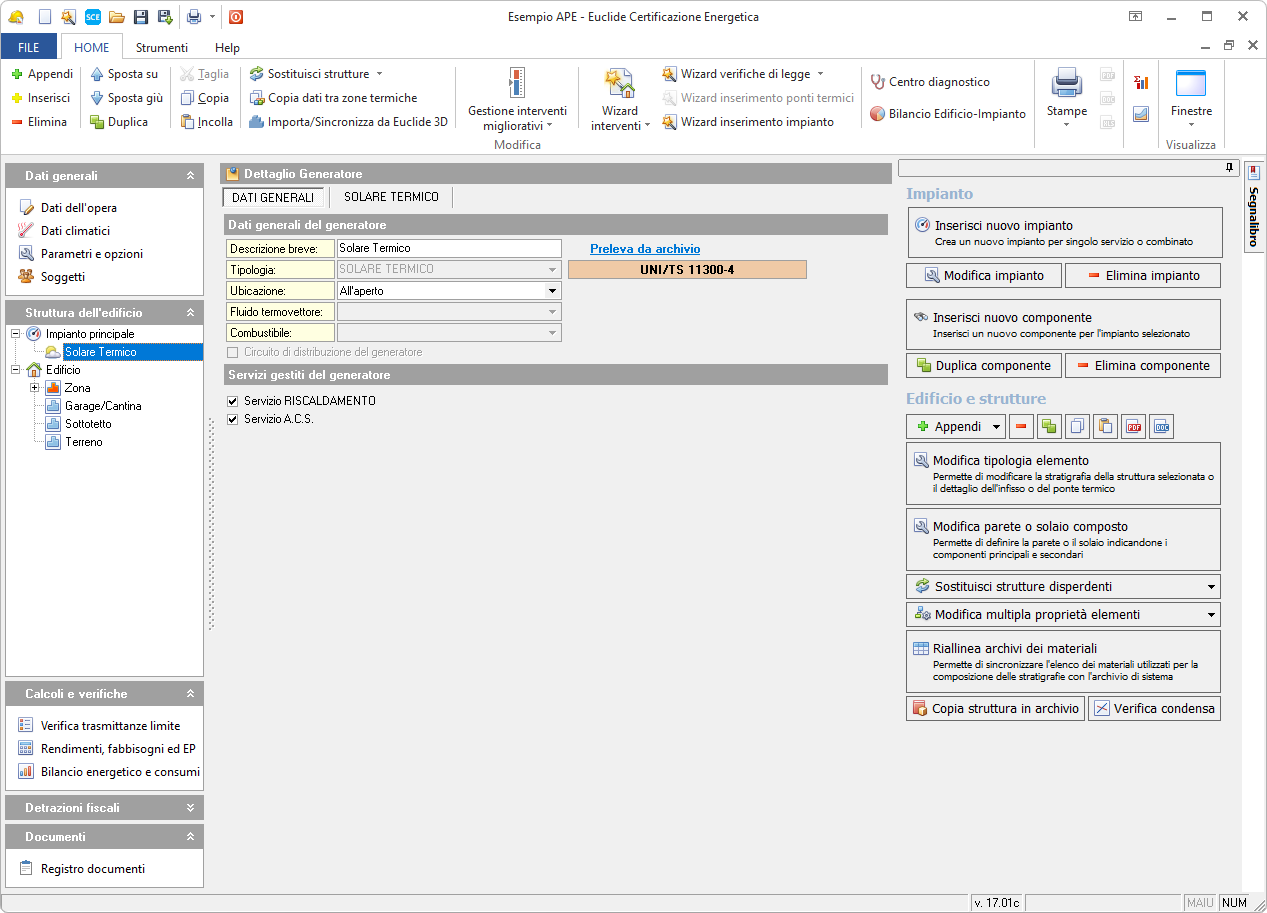

Nella pagina Dati generali del Solare termico è necessario specificare una descrizione breve e l'ubicazione dell'impianto. I servizi gestiti dal sistema sono il riscaldamento e la produzione di ACS.
NOTA
Si ricorda che l'energia prodotta da questo tipo di impianti va direttamente a detrarre il fabbisogno termico dei servizi coperti.
Inserimento dati
Nella pagina Solare Termico è necessario inserire tutti i dati utili per il calcolo delle prestazioni dell'impianto. Oltre alla descrizione e all'ubicazione, occorre specificare:
- Radiazione solare incidente sui pannelli (valore calcolato automaticamente dal software in base alla località)
- Inclinazione rispetto all'orizzonte
- Orientamento (angolo azimutale)
- Fattore di ombreggiatura (valore tra 0 e 1)
- Capacità nominale di accumulo
- Tipo di circolazione
NOTA
Per il Fattore di ombreggiatura 1 indica assenza di ombreggiatura e 0 ombreggiatura totale
È inoltre necessario selezionare il metodo di calcolo da utilizzare per la valutazione delle prestazioni. Sono disponibili due opzioni:
Metodo A: da utilizzare per impianti prefabbricati con area dei collettori inferiore a sei metri quadri. In questo caso, i dati richiesti sono forniti direttamente dal produttore e riguardano le prestazioni del sistema in funzione del fabbisogno termico.Metodo B: da utilizzare per impianti assemblati in loco su progetto. In questo caso, è necessario inserire i dati caratteristici dei componenti, ottenuti da prove secondo le norme di prodotto o, se non disponibili, selezionare i valori dai prospetti normativi tramite gli appositi pulsanti.
La scelta del metodo di calcolo determina quali parametri devono essere inseriti e quali dati sono richiesti dal software per completare la valutazione dell'impianto.
Metodo A

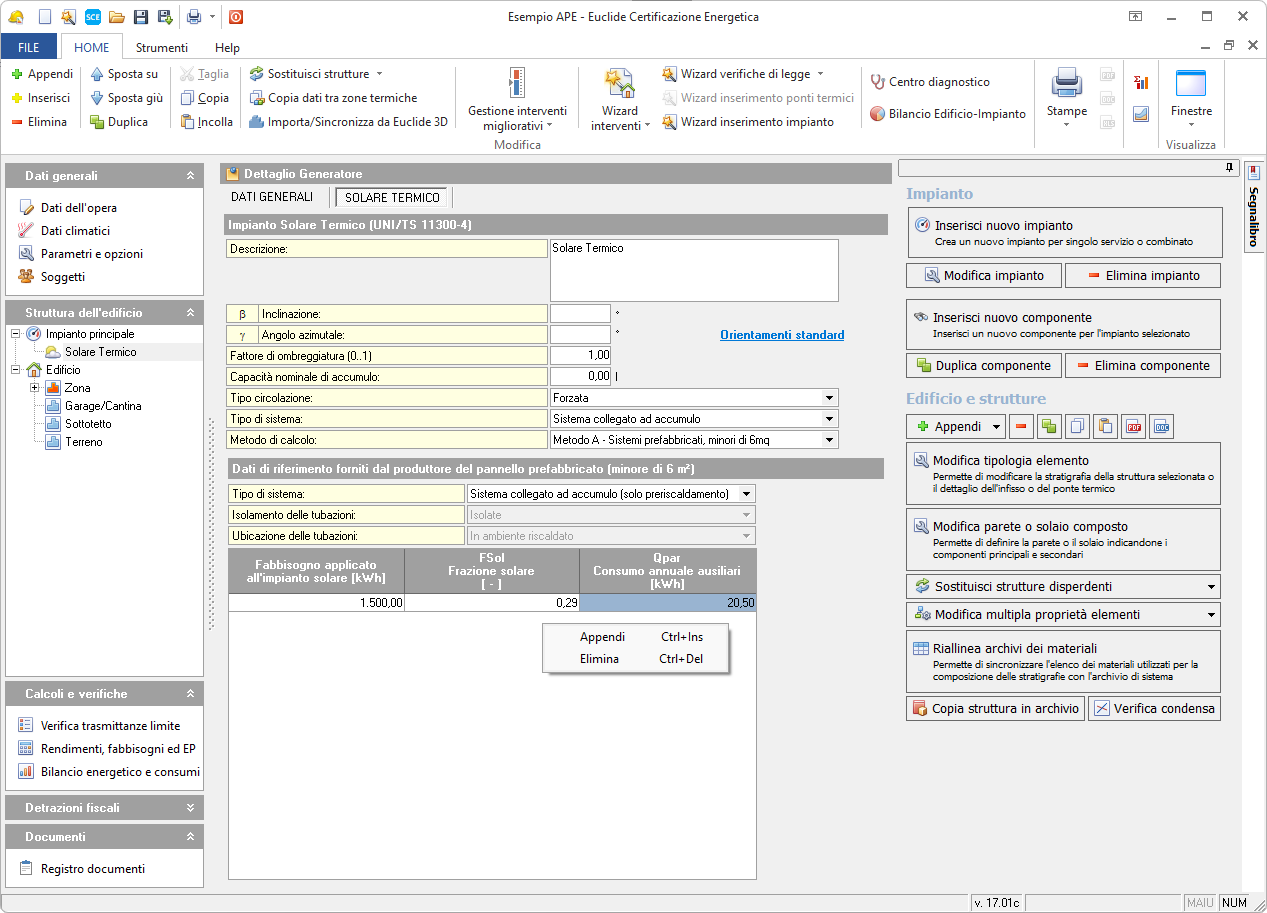

Per il Metodo A, definire il tipo di sistema (solare ad integrazione termica o solo preriscaldamento), il tipo di isolamento delle tubazioni e la loro ubicazione. Inserire i dati che determinano le prestazioni del sistema solare in base al fabbisogno termico da soddisfare.
Per ogni intervallo di fabbisogno, inserire la frazione solare FSol, il consumo annuale degli ausiliari e il fabbisogno per integrazione. Questi dati, essendo relativi a prodotti prefabbricati, devono essere forniti dal produttore.
Per aggiungere o eliminare record di fabbisogni, utilizzare il tasto destro del mouse nella parte inferiore della finestra.
Metodo B

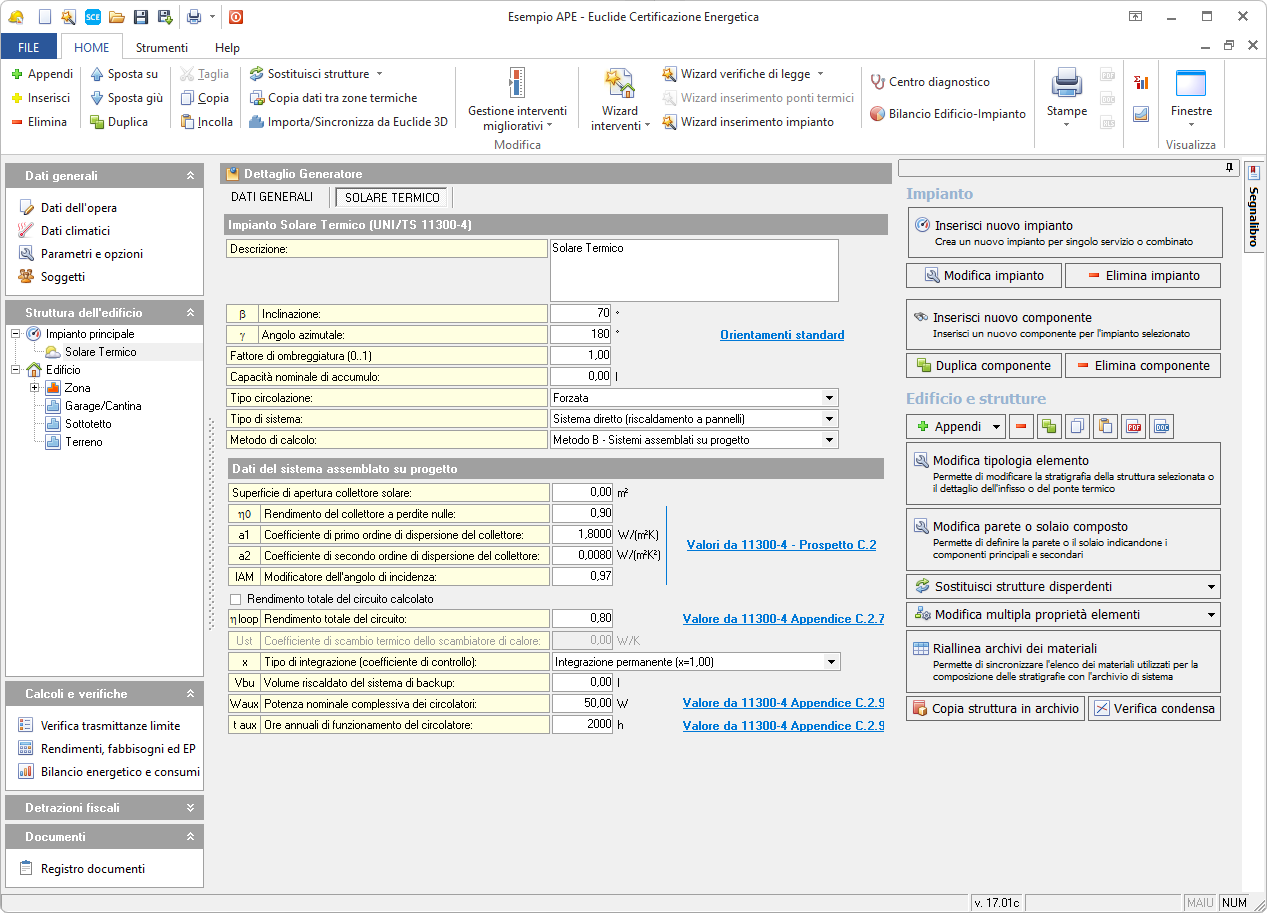

Per il Metodo B, inserire i dati caratteristici dei componenti utilizzati per assemblare il sistema, provenienti da prove eseguite secondo le norme di prodotto. Questi dati sono normalmente forniti dai produttori.
Se alcuni dati non sono disponibili, è possibile utilizzare i valori dei prospetti tramite i pulsanti dedicati.
Premendo il pulsante Valori da 11300-4 - Prospetto C2, si apre una finestra per la selezione del tipo di collettore solare, in base alla scelta vengono compilati i campi di:
Rendimento del collettore a perdite nulleCoefficiente di primo ordine di dispersione del collettoreCoefficiente di secondo ordine di dispersione del collettoreModificatore dell'angolo di incidenza.
Sono disponibili anche dati di default per il Rendimento totale del circuito e per gli ausiliari elettrici dei circolatori.
NOTA
Il campo Vbu - Volume riscaldato del sistema di back up indica il volume riscaldato dal sistema di back up (volume compreso tra la sommità del serbatoio e il filo inferiore del riscaldatore - resistenza elettrica o scambiatore) e non può assumere il medesimo valore della Capacità nominale di accumulo
