Strutture orizzontali
La tabella delle Strutture Orizzontali contiene l'archivio delle strutture complesse orizzontali, come solai e coperture. I dati sono riferiti alle strutture finite, ovvero comprensive di tutti gli strati (piastrelle, calcestruzzo, intonaco, ecc.).
Nell'archivio di base fornito con il programma sono presenti anche le trasmittanze indicative di alcune strutture orizzontali, secondo la norma UNI/TR11552:2014. Questi dati sono utilizzabili esclusivamente per valutazioni energetiche di edifici esistenti.

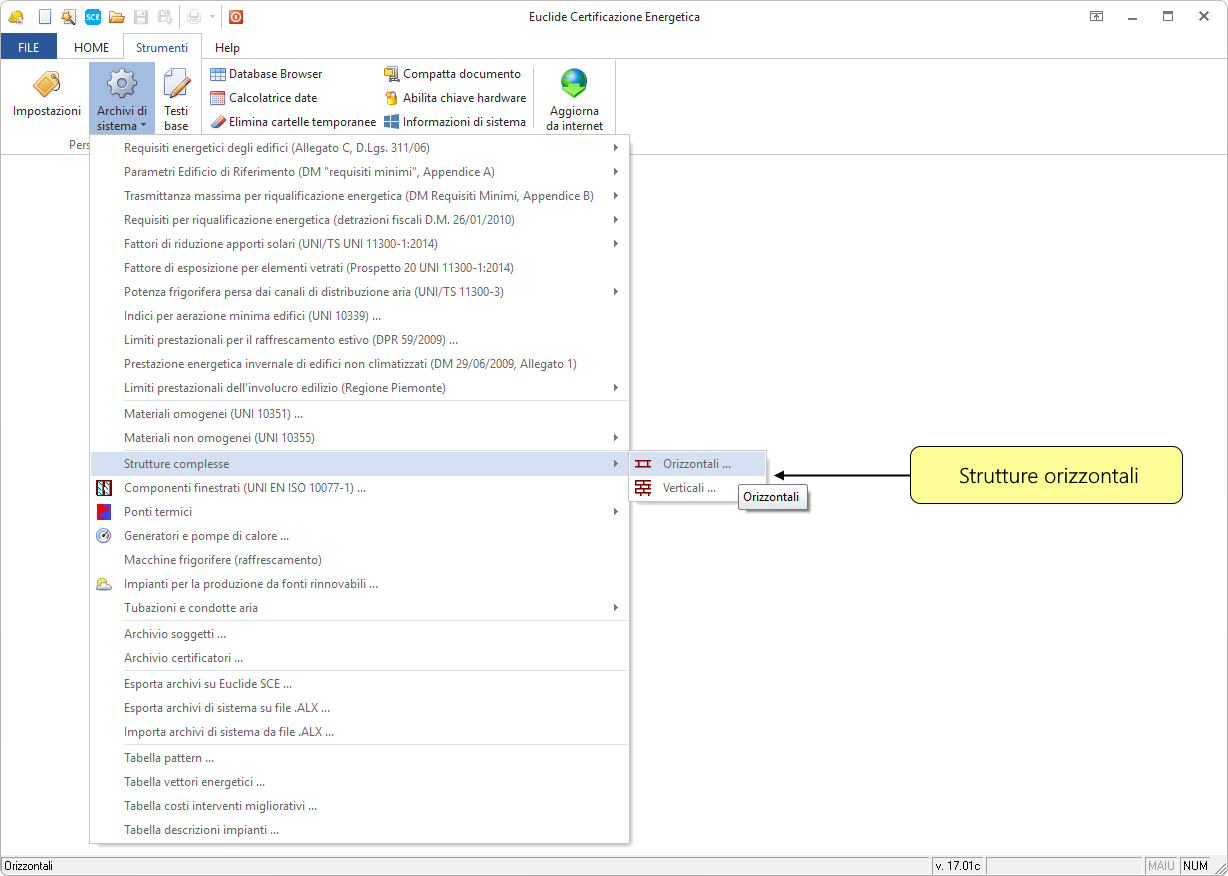

L'accesso alla tabella avviene tramite il comando Strumenti | Archivi di sistema | Strutture complesse | Orizzontali.
Struttura della finestra
La finestra delle Strutture Orizzontali è suddivisa in quattro parti: in alto a sinistra l'Elenco delle strutture, in alto a destra il Dettaglio struttura selezionata, in basso a destra l'Elenco degli strati e in basso a sinistra il Disegno della stratigrafia.
Elenco delle strutture
L'Elenco delle strutture è organizzato ad albero. Le strutture sono suddivise per categorie e, se necessario, per sotto-categorie. Per aprire una categoria occorre fare doppio click sul nome o premere il pulsante + accanto al nome. Per selezionare una struttura all'interno di una categoria è sufficiente un singolo click.

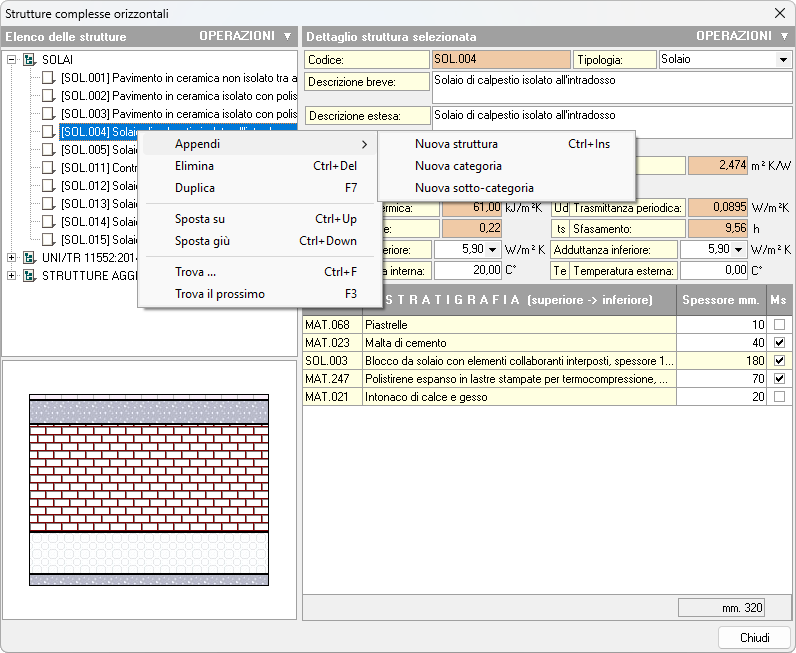

Cliccando con il tasto destro si apre un menu pop-up con i comandi per appendere, eliminare, duplicare, spostare una struttura o una categoria, oppure per ricercare una voce tramite i comandi Trova e Trova il prossimo.

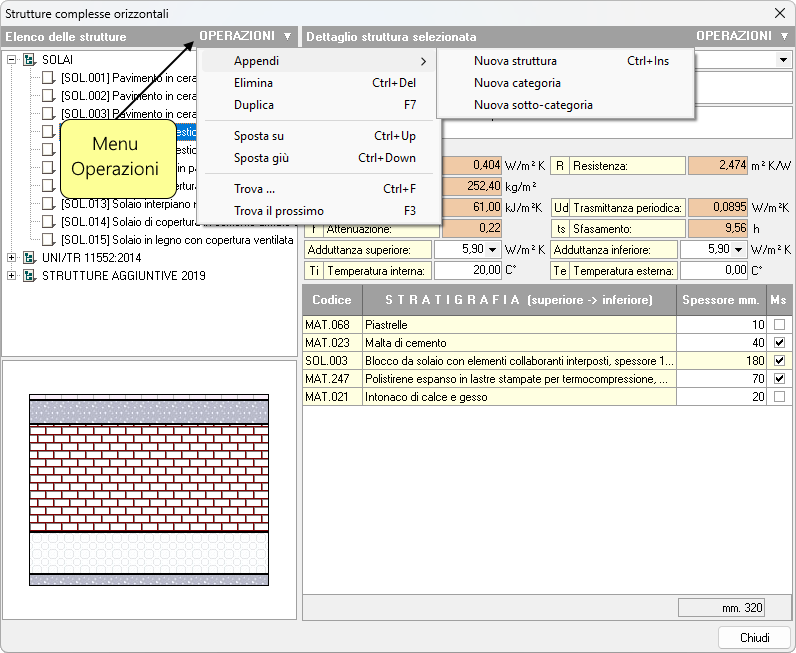

Gli stessi comandi sono disponibili anche tramite il pulsante OPERAZIONI in alto a destra.
Dettaglio struttura selezionata
In alto a destra è presente il Dettaglio struttura selezionata, dove sono visualizzati i campi Codice (modificabile con doppio click), Descrizione breve e Descrizione estesa.
Più in basso sono riportate le caratteristiche termiche della struttura, calcolate dal programma sulla base dei materiali che compongono i vari strati. Questi dati non sono modificabili direttamente dall'utente.
Tra i parametri calcolati si trovano quelli soggetti a verifica di legge, come la Trasmittanza della struttura, inverso della Resistenza, e la Massa superficiale.
I dati successivi riguardano il comportamento dinamico della struttura, ovvero la variazione della temperatura nel tempo sul lato interno, in funzione della temperatura sul lato opposto. Euclide Certificazione Energetica calcola anche il comportamento per il lato esterno, il lato di riferimento viene selezionato automaticamente in base all'utilizzo della struttura (inferiore o superiore).
Il calcolo dinamico è effettuato su un periodo di 24 ore, secondo la norma UNI EN ISO 13786.
NOTA

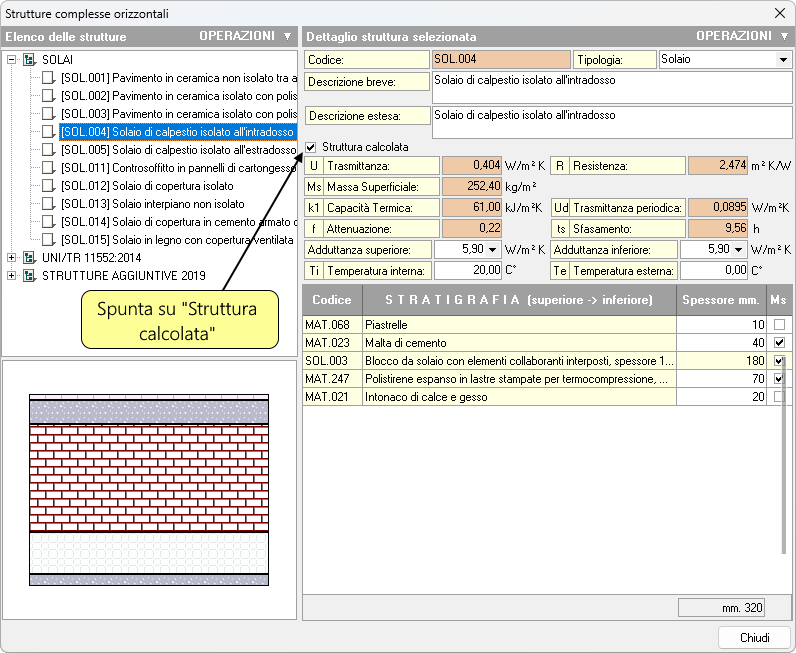

È possibile impostare manualmente i valori dei campi disabilitando la spunta su Struttura calcolata.
Condizioni ambientali
Alcune condizioni ambientali (adduttanza interna/esterna, temperatura interna/esterna) sono visualizzati solo se la finestra viene aperta dall'archivio generale. I campi adduttanza superiore/inferiore, se noti, permettono di simulare il comportamento della struttura relativamente al lato interno/esterno.
Quando si visualizzano i dati di una struttura all'interno di una pratica, i dati ambientali saranno quelli dell'edificio.
Elenco degli strati
In basso a destra è presente l'elenco degli strati che compongono la struttura selezionata. Ogni strato corrisponde a un elemento dell'archivio materiali omogenei o materiali non omogenei. Per ciascuno strato sono note le caratteristiche termiche ed igrometriche, sulla base delle quali il software calcola le proprietà complessive della struttura finita.
Facendo doppio click sulla riga di uno strato si apre una finestra con tutti i dati del materiale. Per i materiali omogenei è possibile modificare lo spessore del singolo strato cliccando sul relativo campo e inserendo un nuovo valore; per i materiali non omogenei lo spessore è predefinito e non modificabile in questa fase.

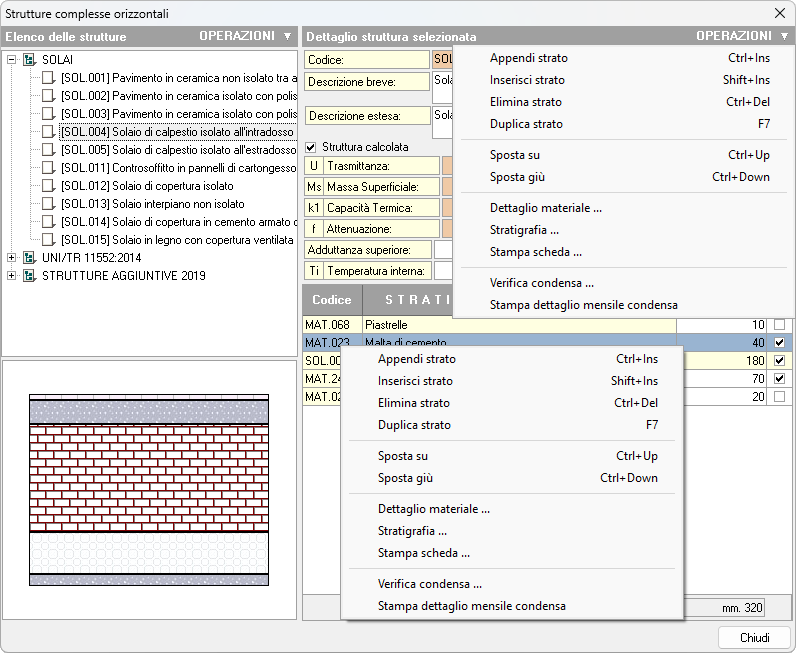

Premendo il tasto destro del mouse sull'elenco, oppure il pulsante OPERAZIONI, si accede a un menu pop-up dal quale è possibile effettuare operazioni sugli strati (appendere, eliminare, duplicare, spostare), visualizzare il dettaglio del materiale, vedere la stratigrafia con il grafico delle temperature o stampare la scheda.
Attenzione
Disabilitando la spunta su Struttura calcolata, l'elenco degli strati e la stratigrafia non saranno visualizzati.
Disegno della stratigrafia

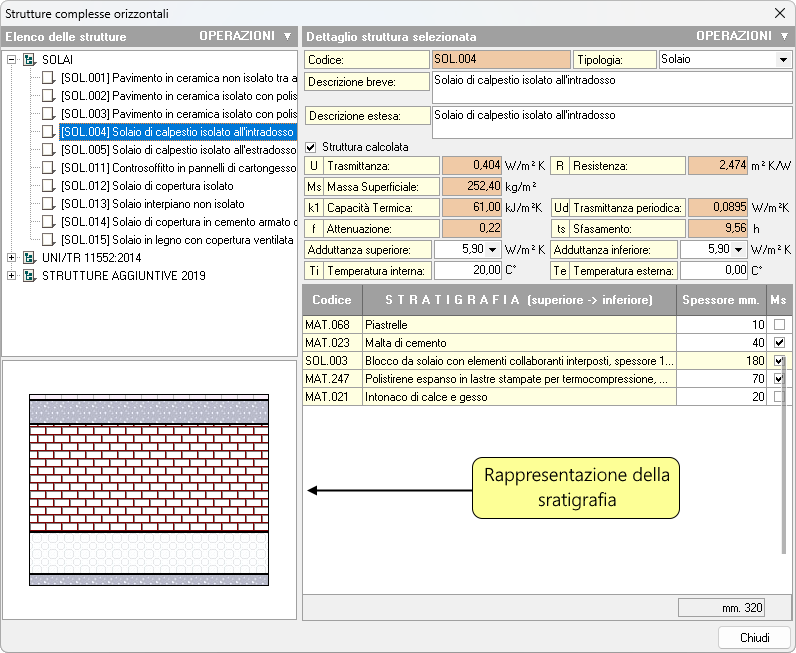

In basso a sinistra viene visualizzato il disegno della stratigrafia della struttura selezionata. La stratigrafia è composta automaticamente da Euclide Certificazione Energetica sulla base del pattern assegnato ai materiali che compongono i vari strati.
