Materiali omogenei
La tabella dei Materiali Omogenei contiene i dati di conduttività termica e permeabilità al vapore dei materiali da costruzione, secondo quanto pubblicato nella norma UNI 10351. Si tratta delle materie elementari normalmente impiegate per la realizzazione delle strutture edilizie.

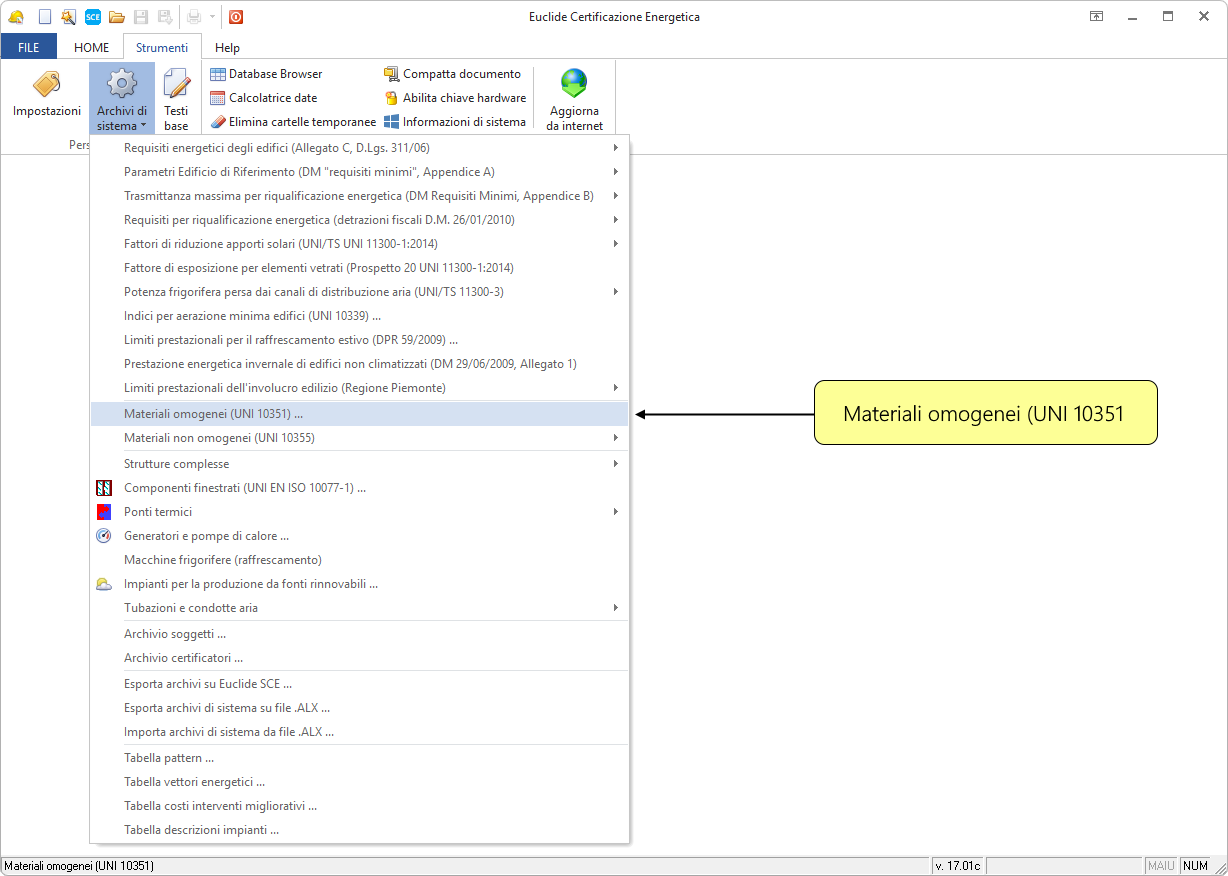

L'accesso alla tabella avviene tramite il comando Strumenti | Archivi di sistema | Materiali Omogenei..., che consente di consultare, modificare o aggiungere nuovi materiali.

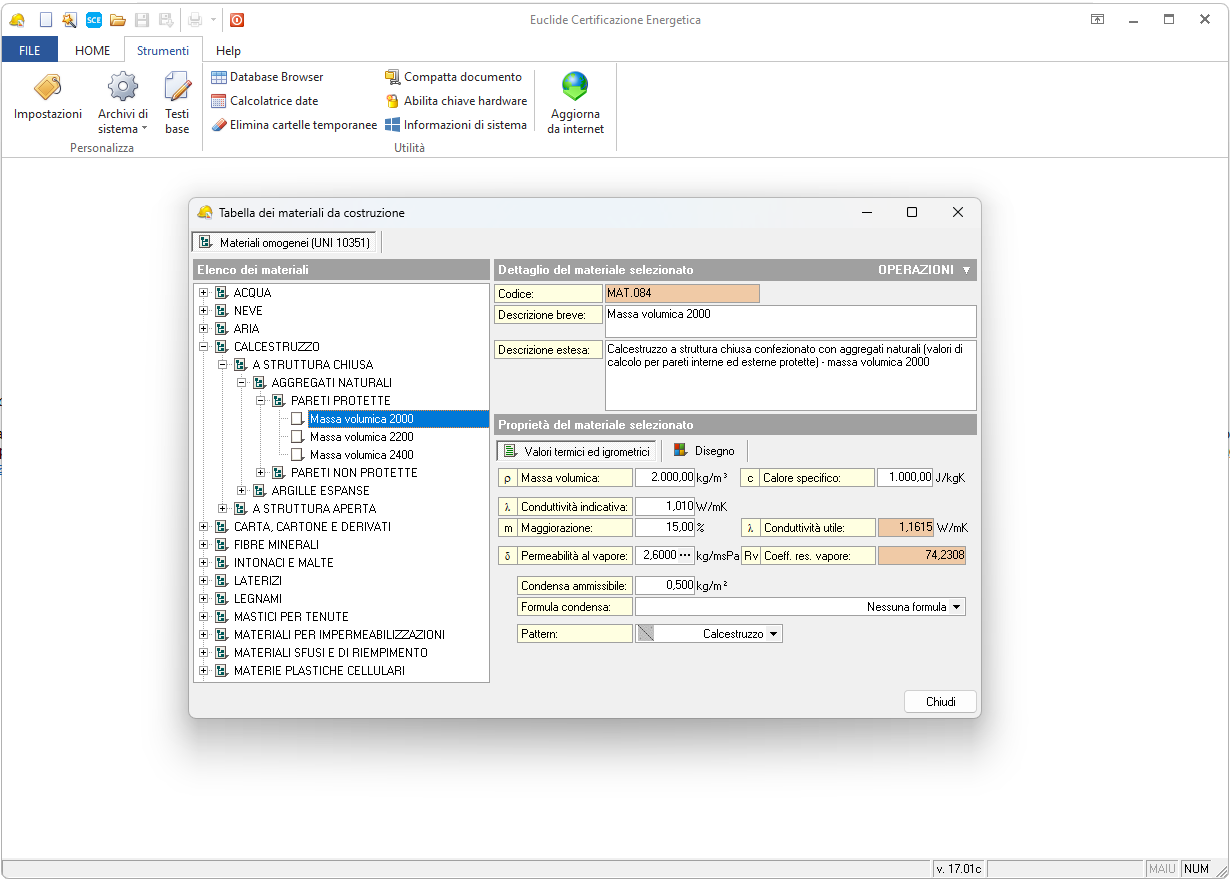

Struttura della finestra
La finestra dei Materiali omogenei è suddivisa in due parti: a sinistra l'Elenco dei materiali, a destra il Dettaglio del materiale selezionato.
Elenco dei materiali
L'Elenco dei materiali è organizzato ad albero. I materiali sono suddivisi per categorie e, se necessario, per sotto-categorie. Per aprire una categoria occorre fare doppio click sul nome o premere il pulsante + accanto al nome. Per selezionare un materiale all'interno di una categoria è sufficiente un singolo click.

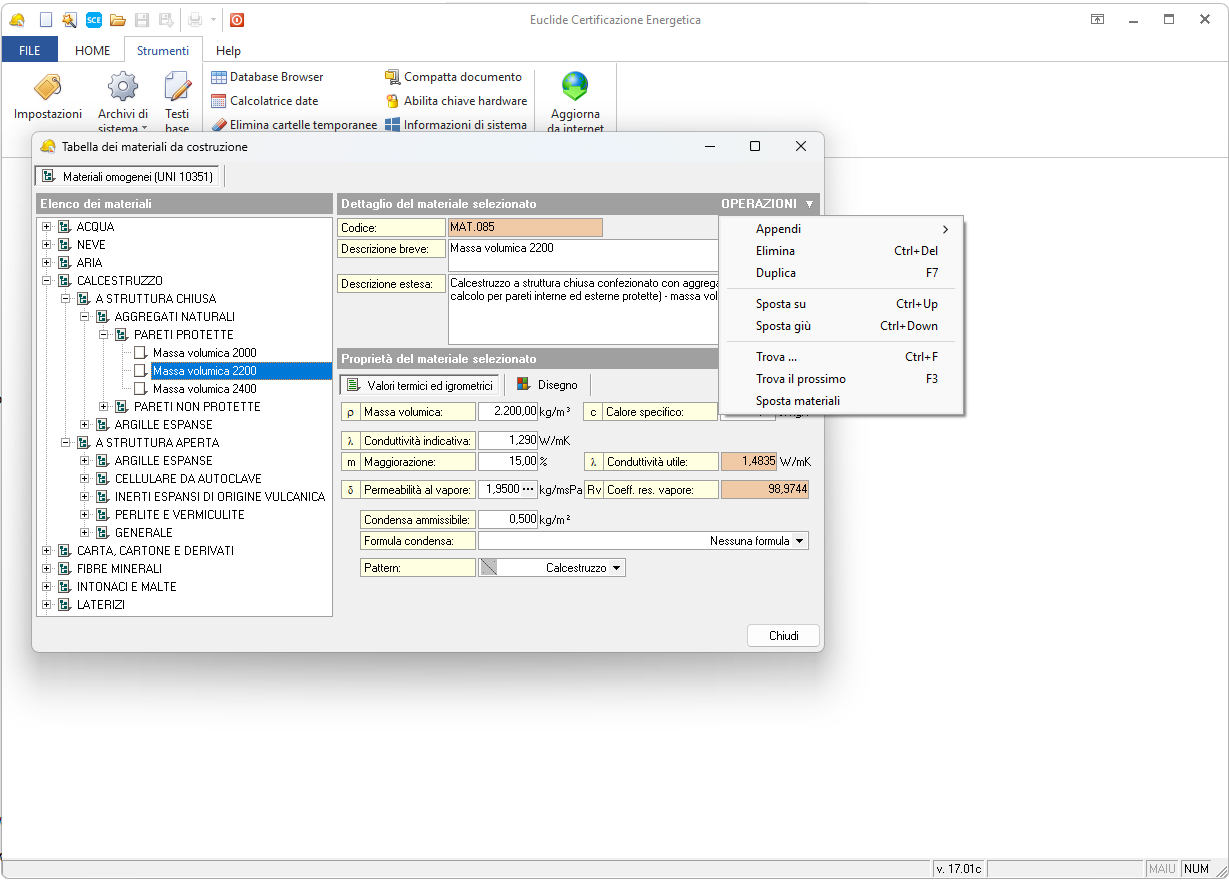

Cliccando con il tasto destro si apre un menu pop-up con i comandi per aggiungere, eliminare, duplicare, spostare materiali, categorie o sotto-categorie, oppure per ricercare una voce nell'archivio tramite i comandi Trova e Trova il prossimo.
Gli stessi comandi sono disponibili anche tramite il pulsante OPERAZIONI in alto a destra.
Dettaglio del materiale selezionato
Il Dettaglio del materiale selezionato mostra tutti i dati relativi al materiale corrente.
Nella parte superiore sono presenti i campi Codice del materiale (modificabile con doppio click), Descrizione breve e Descrizione estesa.
La parte inferiore è suddivisa in due pannelli:

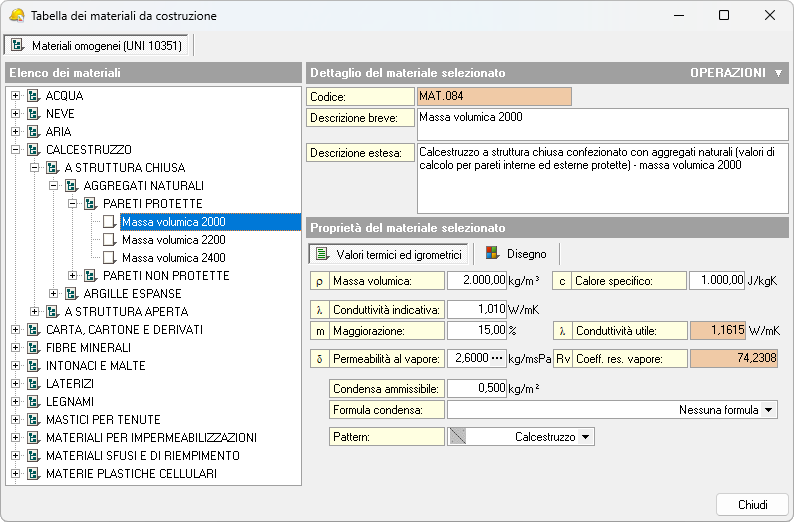

Valori termici ed igrometrici
Nel pannello Valori termici ed igrometrici sono disponibili i seguenti campi:
| Campo | Descrizione |
|---|---|
Massa volumica | Indica il peso in Kg per metro cubo del materiale. Questo dato viene utilizzato per il calcolo della Massa Superficiale (peso per metro quadro) della struttura finita, parametro soggetto a verifica di legge. |
Calore specifico | Utilizzato per il calcolo della capacità termica del materiale e delle strutture in cui viene impiegato. |
Conduttività Indicativa | Valore tabellare della conducibilità termica |
Percentuale di maggiorazione | Tiene conto delle condizioni medie di esercizio come umidità e tolleranza sullo spessore. |
Conduttività Utile | Valore di conducibilità termica effettivamente impiegato nei calcoli energetici di progetto ed è calcolata applicando la percentuale di maggiorazione alla Conduttività Indicativa. |
Permeabilità al Vapore | Dato utilizzato per la verifica della condensazione sulla struttura finita. |
Coefficiente di Resistenza al Vapore | Dato utilizzato per la verifica della condensazione sulla struttura finita. |
Condensa ammissibile | Se noto, indica il valore limite della condensa espresso in kg/m². |
Formula condensa | Se non nota, lasciare Nessuna formula; in alternativa selezionare una delle opzioni disponibili dal menu a tendina. |
Pattern | Permette di associare una bitmap che rappresenta il materiale nella stratigrafia delle strutture finite. |

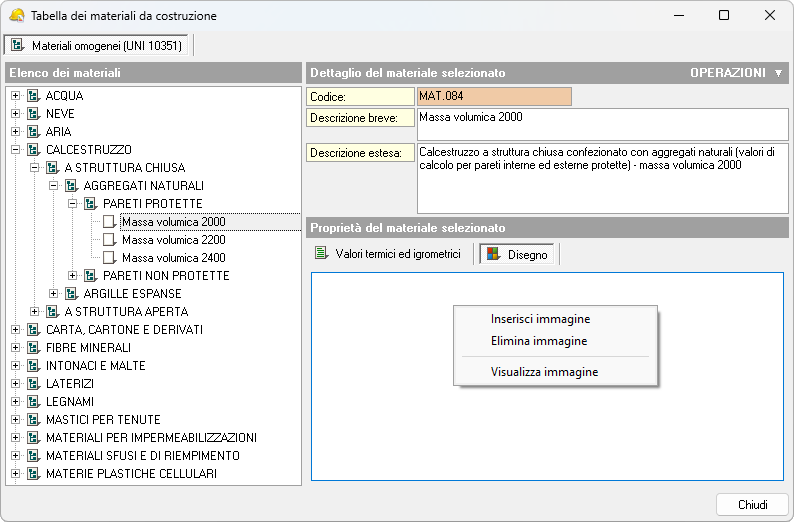

Disegno
Nel pannello Disegno è possibile inserire un'immagine relativa al materiale tramite il menu pop-up associato al tasto destro del mouse. L'immagine può essere caricata nei formati DXF, Bitmap, JPG, JPEG o PDF e visualizzata in modo esteso tramite il comando Visualizza, sempre dal menu del tasto destro.
