Materiali non omogenei
Le tabelle dei Materiali Non Omogenei forniscono i dati delle resistenze termiche unitarie relative alle principali tipologie di murature e solai diffuse in Italia, secondo quanto pubblicato nella norma UNI 10355.

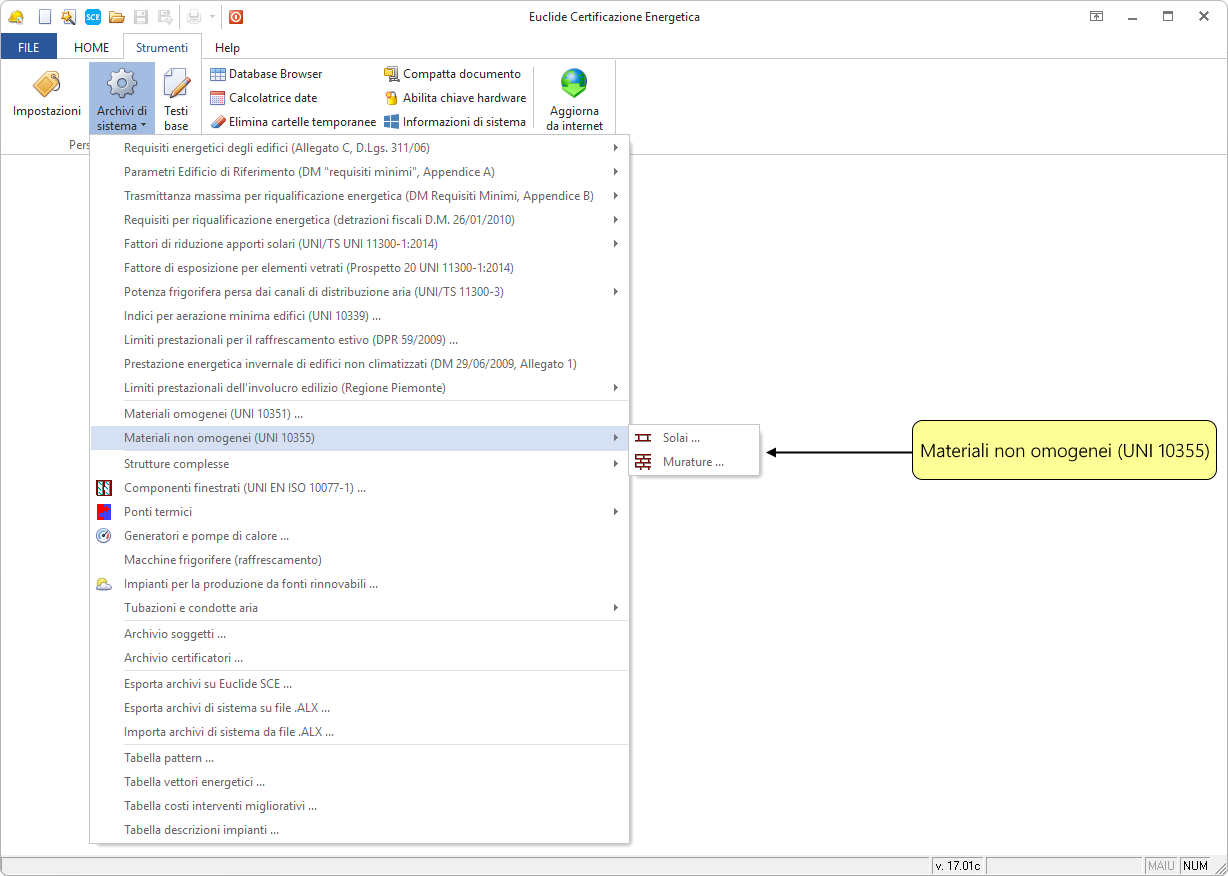

L'accesso alle tabelle avviene tramite il comando Strumenti | Archivi di sistema | Materiali Non Omogenei (UNI10355), che consente di consultare, modificare o aggiungere nuovi materiali. La suddivisione distingue tra Solai e Murature.
Struttura della finestra
La finestra dei Materiali non omogenei è suddivisa in due parti: a sinistra l'Elenco dei materiali, a destra il Dettaglio del materiale selezionato.
Elenco dei materiali
L'Elenco dei materiali è organizzato ad albero. I materiali sono suddivisi per categorie e, se necessario, per sotto-categorie. Per aprire una categoria occorre fare doppio click sul nome o premere il pulsante + accanto al nome. Per selezionare un materiale all'interno di una categoria è sufficiente un singolo click.

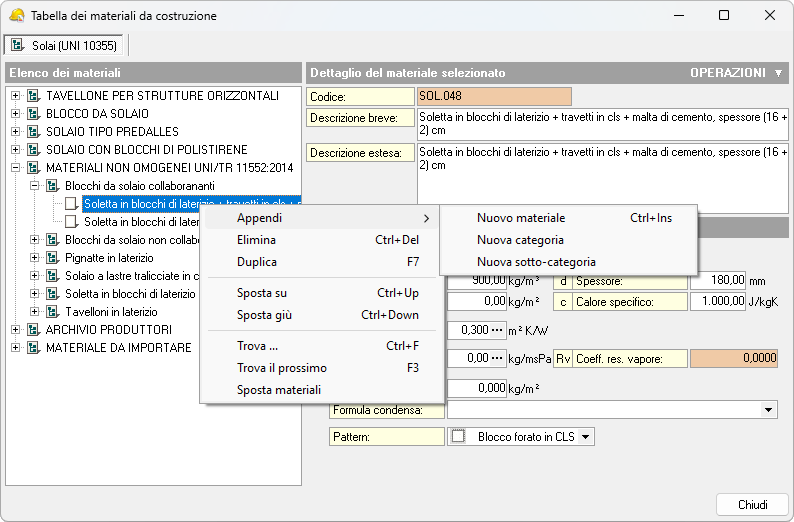

Cliccando con il tasto destro si apre un menu pop-up con i comandi per aggiungere, eliminare, duplicare, spostare materiali o categorie, oppure per ricercare una voce nell'archivio tramite i comandi Trova e Trova il prossimo.
Gli stessi comandi sono disponibili anche tramite il pulsante OPERAZIONI in alto a destra.
Dettaglio del materiale selezionato
Il Dettaglio del materiale selezionato mostra tutti i dati relativi al materiale corrente.
Nella parte superiore sono presenti i campi Codice del materiale (modificabile con doppio click), Descrizione breve e Descrizione estesa.
La parte inferiore è suddivisa in due pannelli:

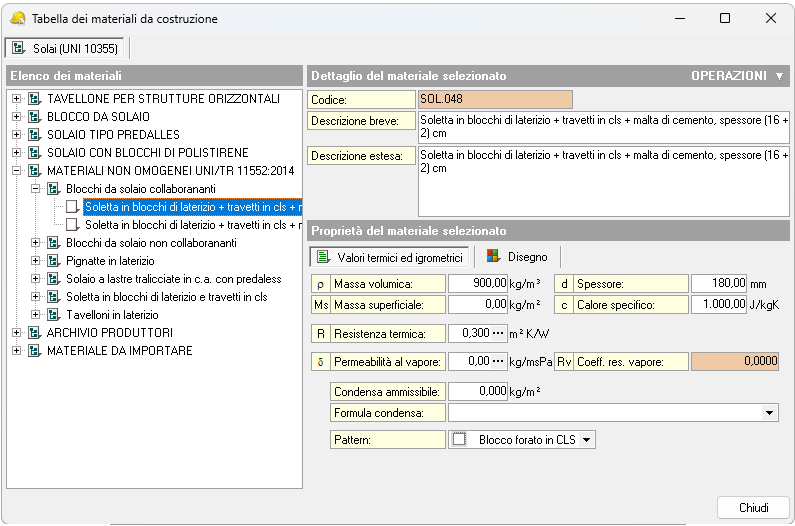

Valori termici ed igrometrici
Nel pannello Valori termici ed igrometrici sono disponibili i seguenti campi:
| Campo | Descrizione |
|---|---|
Massa volumica | Indica il peso in Kg per metro cubo del materiale. Questo dato viene utilizzato per il calcolo della Massa Superficiale (peso per metro quadro) della struttura finita, parametro soggetto a verifica di legge. |
Massa superficiale | Peso per metro quadro della struttura finita, espresso in kg/m². Parametro soggetto a verifica di legge. |
Spessore | Espressione dello spessore in mm. |
Calore specifico | Utilizzato per il calcolo della capacità termica del materiale e delle strutture in cui viene impiegato. |
Resistenza Termica Giunto e Resistenza Termica | Indica la resistenza termica del materiale. Se non nota, è possibile calcolare il valore inserendo lo spessore (mm) e la conduttività termica complessiva (W/mK) tramite il pulsante dedicato. |
Permeabilità al Vapore | Dato utilizzato per la verifica della condensazione sulla struttura finita. |
Coefficiente di Resistenza al Vapore | Dato utilizzato per la verifica della condensazione sulla struttura finita. |
Condensa | Se noto, indica il valore limite della condensa espresso in kg/m². |
Formula condensa | Se non nota, lasciare Nessuna formula; in alternativa selezionare una delle opzioni disponibili dal menu a tendina. |
Pattern | Permette di associare una bitmap che rappresenta il materiale nella stratigrafia delle strutture finite. |

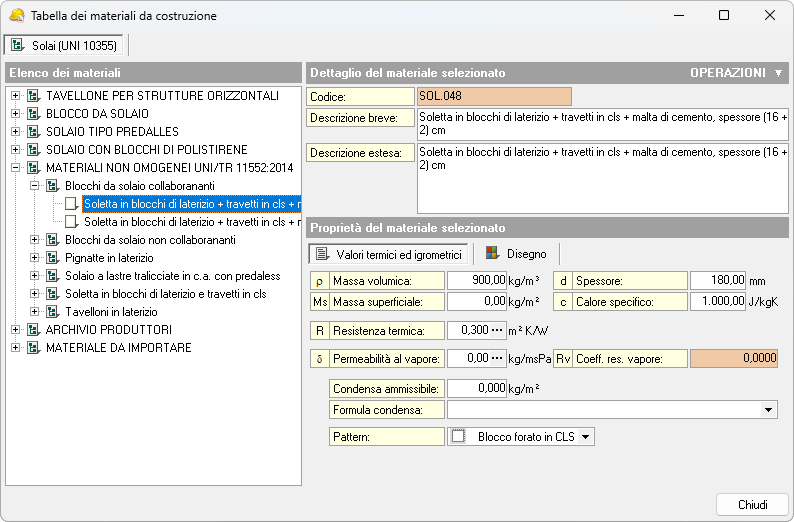

Accanto al campo Res. termica giunto 12 è presente un pulsante con l'icona dei tre puntini. Premendo questo pulsante si apre una finestra che permette di inserire lo spessore e la conduttività termica complessiva. Una volta compilati i campi dedicati con questi valori, il sistema calcola automaticamente la resistenza termica.
Affianco al campo Permeabilità al vapore è presente un pulsante con l'icona dei tre puntini. Premendo questo pulsante si apre una finestra che permette di inserire il Coefficiente di resistenza al vapore. Inserendo il seguente valore nel campo dedicato, il software calcola automaticamente la Permeabilità al vapore.

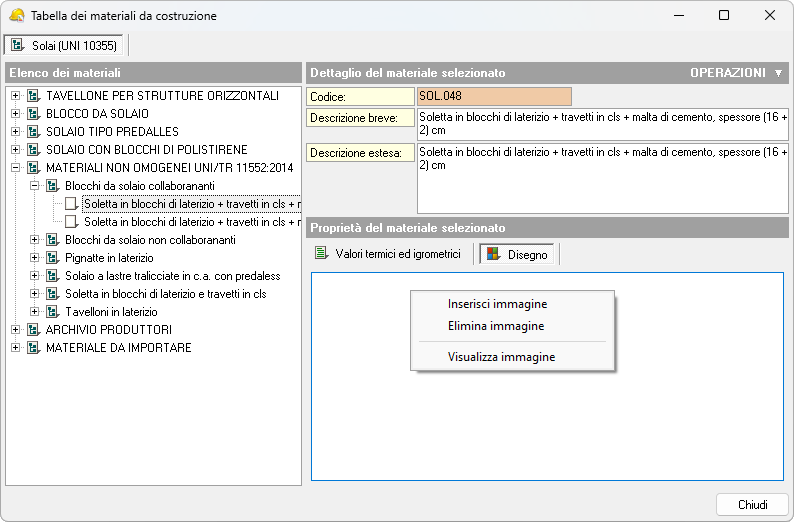

Disegno
Nel pannello Disegno è possibile inserire un'immagine relativa al materiale tramite il menu pop-up associato al tasto destro del mouse. L'immagine può essere caricata nei formati DXF, Bitmap, JPG, JPEG o PDF e visualizzata in modo esteso tramite il comando Visualizza, sempre dal menu del tasto destro.
