Riscaldamento

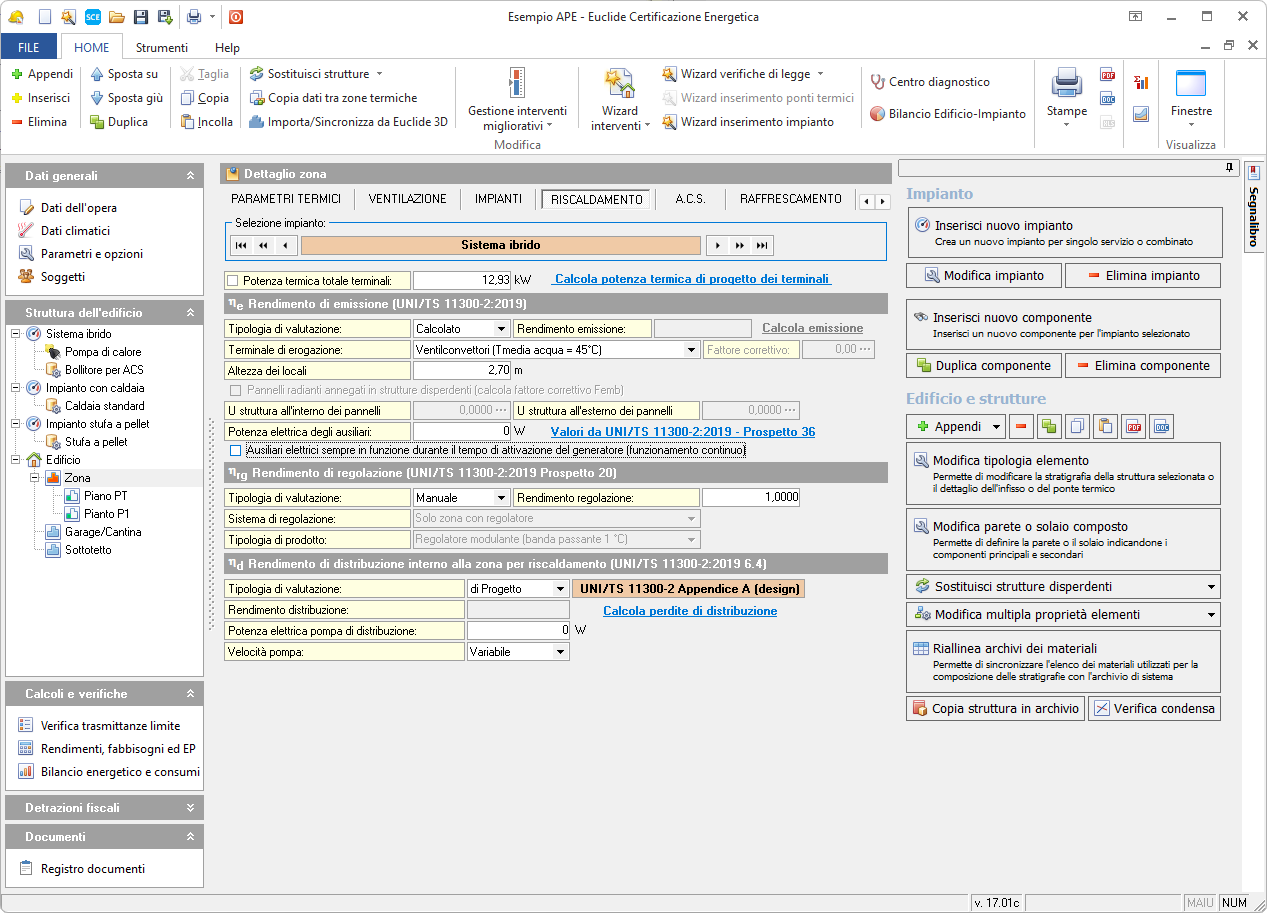

La pagina Riscaldamento consente di impostare i dati necessari al calcolo del rendimento di emissione e regolazione.
L'impianto deve essere precedentemente associato alla zona attraverso le apposite funzioni disponibili nella sezione Impianti e in Wizard inserimento impianto.
Una volta associato nella parte superiore è possibile selezionare l'impianto che serve la zona utilizzando le frecce di navigazione.
Potenza termica dei terminali
Il primo dato richiesto è la potenza termica totale dei terminali di emissione installati nella zona. È possibile attivare la spunta per il calcolo automatico della potenza al momento dell'elaborazione, oppure inserire manualmente il valore nel campo dedicato.

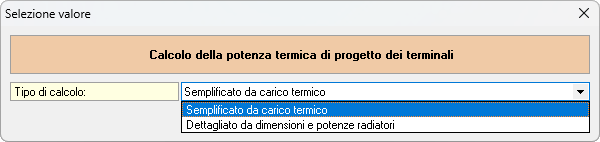

Se il dato non è disponibile, è possibile calcolare la potenza richiesta tramite il pulsante a lato. Cliccando sul seguente pulsante si apre una finestra che consente di selezionare una tra le seguenti modalità di calcolo:
Semplificato da carico termicoDettagliato da dimensioni e potenze radiatori
Semplificato da carico termico

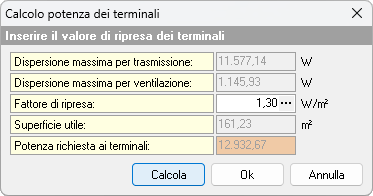

Selezionando la modalità di calcolo Semplificato da carico termico, si aprirà una finestra dedicata nella quale sarà necessario inserire il valore del Fattore di ripresa.
Una volta inserito questo dato, Euclide Certificazione Energetica provvederà a calcolare automaticamente la Potenza richiesta ai terminali, che verrà visualizzata nell'apposito campo.
Successivamente, premendo il pulsante OK, il valore calcolato verrà riportato automaticamente nel campo Potenza termica totale terminali.
Dettagliato da dimensioni e potenze radiatori

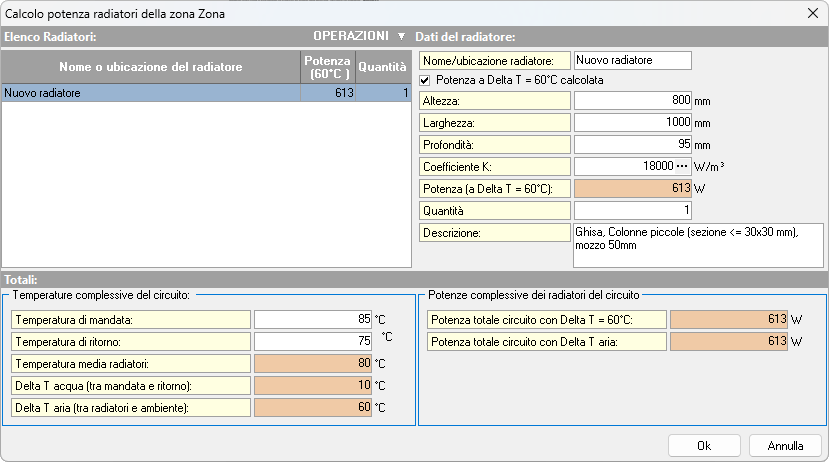

Selezionando la modalità Dettagliato da dimensioni e potenze radiatori, si aprirà una finestra dedicata per l'inserimento dei dati necessari al calcolo della Potenza termica totale terminali.
Per inserire un nuovo radiatore all'interno dell'Elenco dei radiatori, è possibile procedere in due modi:
Tramite inserimento manuale: cliccando con il tasto destro del mouse all'interno dell'elenco, è possibile utilizzare il comando
Appendiche permette di aggiungere un nuovo radiatoreGenerazione automatica: è possibile utilizzare il pulsante
Crea elenco radiatori, che permette di inserire automaticamente un radiatore per ogni vano incluso nella zona riscaldata
Una volta inserito il radiatore, è necessario completare la configurazione inserendo:
I Dati del radiatoreLe Temperature complessive del circuito
Dopo aver verificato la correttezza di tutte le informazioni, bisogna premere il pulsante OK, dopodiché il software calcolerà il valore finale e lo riporterà automaticamente nel campo Potenza termica totale terminali.
Attenzione
Questa metodologia può essere utilizzata nel caso in cui siano presenti esclusivamente radiatori.
Rendimento di emissione
Il Rendimento di emissione può essere inserito selezionando nel campo Tipologia di valutazione una delle seguenti opzioni: Calcolato, Manuale o Dettagliato.

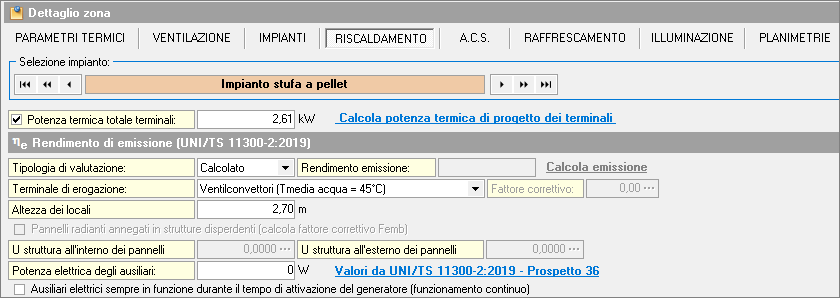

Se si sceglie l'opzione Calcolato, è necessario selezionare il tipo di terminale e, se richiesto, l'altezza media dei locali. Il programma recupera i valori dalle tabelle UNI/TS 11300-2 per calcolare il rendimento di emissione.

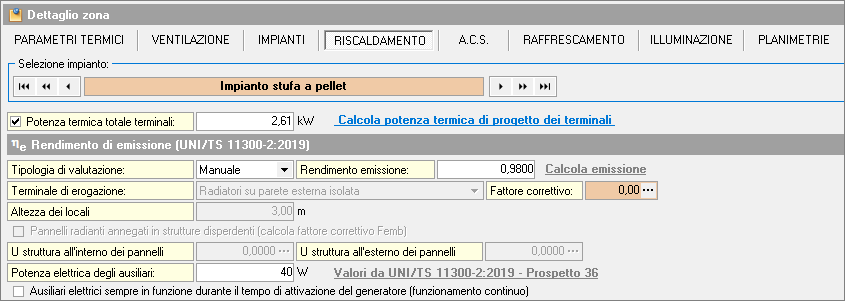

Se si sceglie l'opzione Manuale, è possibile inserire direttamente il valore desiderato nel campo Rendimento di emissione.

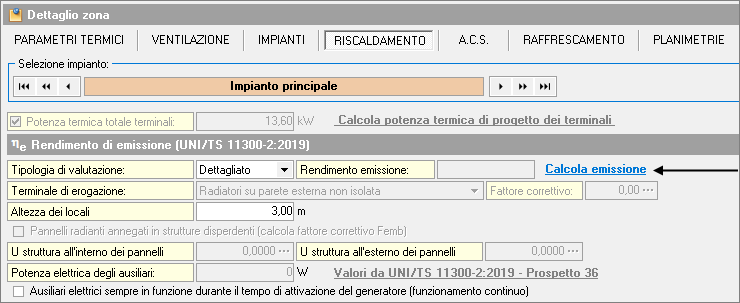

Se viene selezionata l'opzione Dettagliato - per l'inserimento del Rendimento di emissione - è necessario cliccare sul pulsante Calcola emissione. Questa azione consente di accedere alla finestra denominata Dettaglio rendimento di emissione della zona.

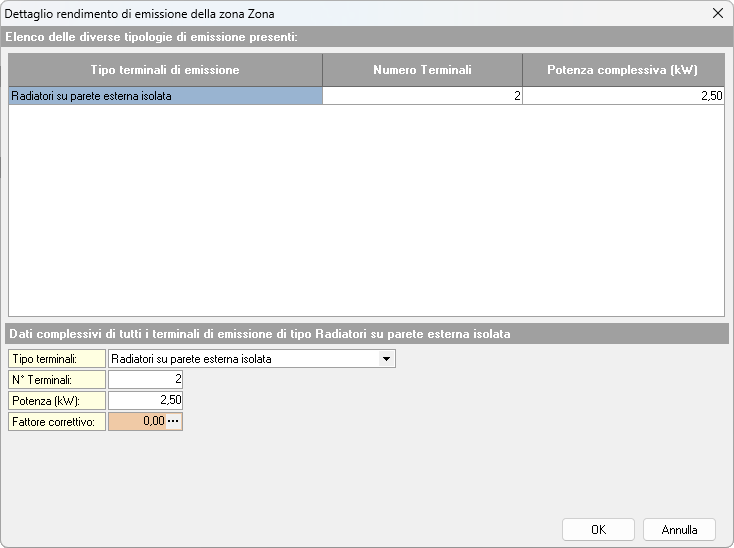

All'interno del wizard, tramite il comando Inserisci nuova tipologia, è possibile aggiungere una o più tipologie di emissione. Per ciascuna tipologia devono essere compilati i seguenti campi:
Tipo terminali di emissioneNumero terminaliPotenza complessiva
NOTA
L' opzione Dettagliato consente di eseguire il calcolo analitico delle perdite termiche quando all'interno dello stesso vano sono presenti più tipologie di terminali di emissione. La funzione permette di gestire in modo distinto le caratteristiche tecniche e prestazionali di ciascun terminale, restituendo una valutazione puntuale delle dispersioni associate ai singoli emettitori e al loro contributo complessivo nel sistema di emissione
Pannelli radianti annegati

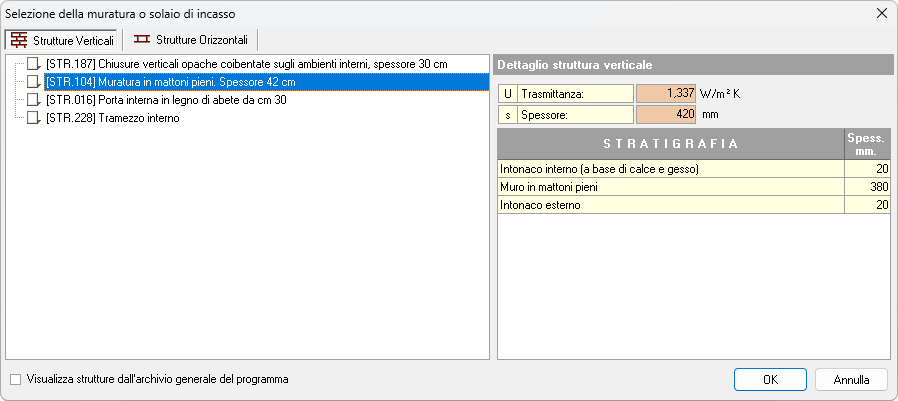

Se nel campo Terminale di erogazione viene selezionato un pannello radiante annegato (a pavimento, soffitto o parete, anche disaccoppiato termicamente), è possibile attivare il flag Pannelli radianti annegati in strutture disperdenti (calcola fattore correttivo Femb). Si attivano così i campi per i valori di trasmittanza U della struttura all'interno e all'esterno dei pannelli, calcolabili tramite il pulsante a lato indicando lo strato di annegamento.
Terminali ad aria e ventilconvettori

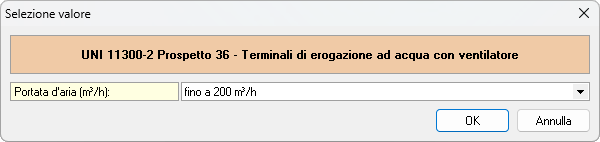

Se il terminale di erogazione è un termoconvettore, ventilconvettore, generatore d'aria calda o aerotermo, è possibile inserire la potenza elettrica degli ausiliari necessari all'erogazione. Il software calcola l'energia elettrica necessaria per l'emissione e la quota eventualmente recuperata come calore. Se il valore non è noto, è possibile utilizzare il pulsante Valori da UNI/TS 11300-2:2019 Prospetto 36 e selezionare la portata d'aria.
Rendimento di regolazione
Il Rendimento di regolazione può essere inserito selezionando nel campo Tipologia di valutazione una delle seguenti opzioni: Calcolato, Manuale.
Se si seleziona l'opzione Calcolato, il valore viene determinato dal software in base ai dati di Sistema di regolazione e Tipologia di prodotto, secondo il Prospetto 20 della UNI/TS 11300-2.
Se si sceglie l'opzione Manuale, è possibile inserire direttamente il valore desiderato nel campo Rendimento di regolazione.
Rendimento di distribuzione
La sezione Rendimento di distribuzione riguarda le perdite di distribuzione di un eventuale circuito della zona. Il calcolo è solo analitico e si basa sull'energia dispersa dalle tubazioni del circuito.
Le modalità operative sono analoghe a quelle della sezione Distribuzione del nodo Impianto.
Riepilogo dispersioni zona
La sezione Riepilogo dispersioni della zona è visibile solo se è attivata l'opzione Esegui i calcoli dei componenti edilizi in real-time (minore velocità di calcolo) nella pagina Parametri ed Opzioni.
Qui viene fornito un riepilogo di tutte le dispersioni massime della zona termica (ventilazione, trasmissione, terreno), calcolate in base ai dati dei vani e alla temperatura minima della località.
