Componenti finestrati
La tabella dei Componenti finestrati contiene l'archivio degli infissi e di tutte le chiusure trasparenti. I valori calcolati presenti in questo archivio sono ottenuti utilizzando la norma UNI EN ISO 10077-1.

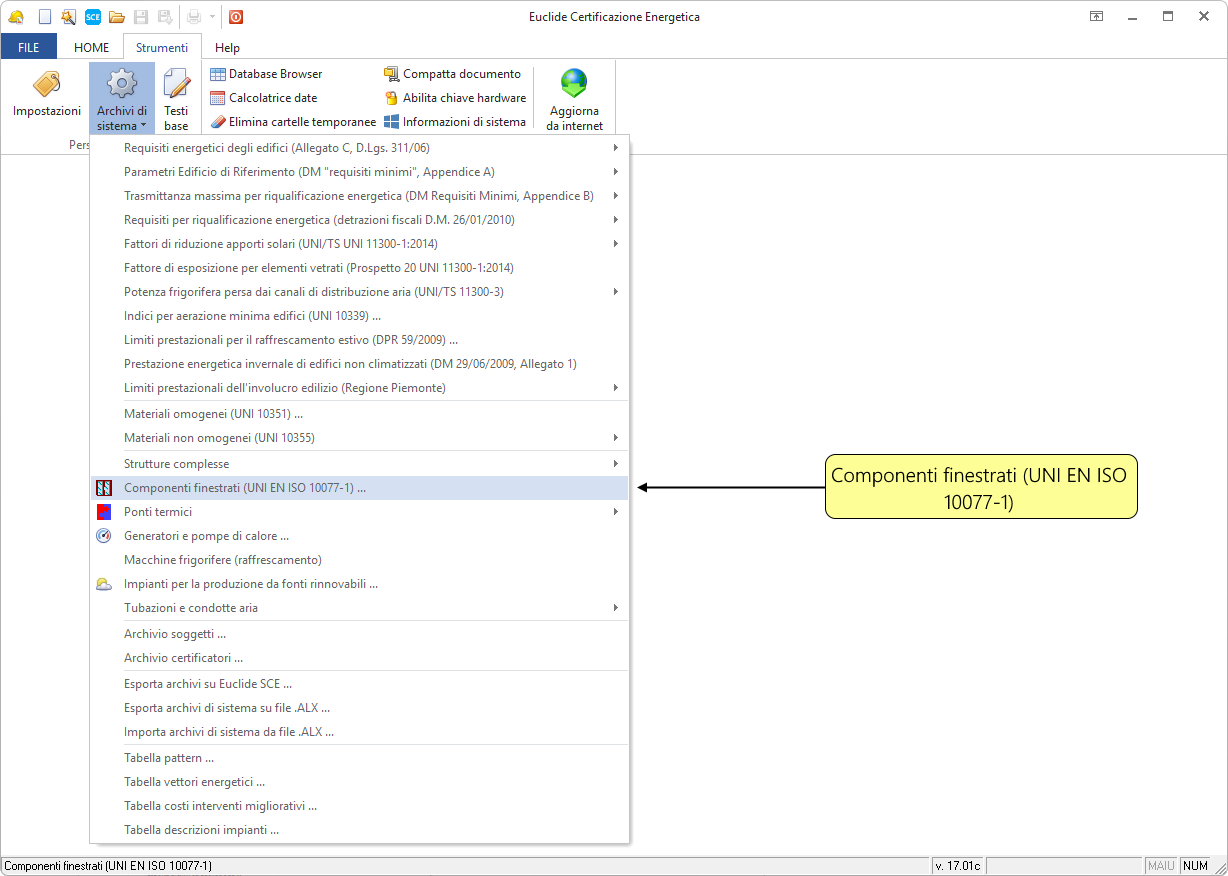

L'accesso alla tabella avviene tramite il comando Strumenti | Archivi di sistema | Componenti Finestrati (UNI EN ISO 10077 - 1)....
Struttura della finestra
La finestra dei Componenti finestrati è suddivisa in due parti: a sinistra l'Elenco infissi, a destra il Dettaglio infisso selezionato.
Elenco infissi
L'Elenco infissi è organizzato ad albero, con suddivisione per categorie. Per aprire una categoria occorre fare doppio click sul nome o premere il pulsante + accanto al nome. Per selezionare un infisso all'interno di una categoria è sufficiente un singolo click.

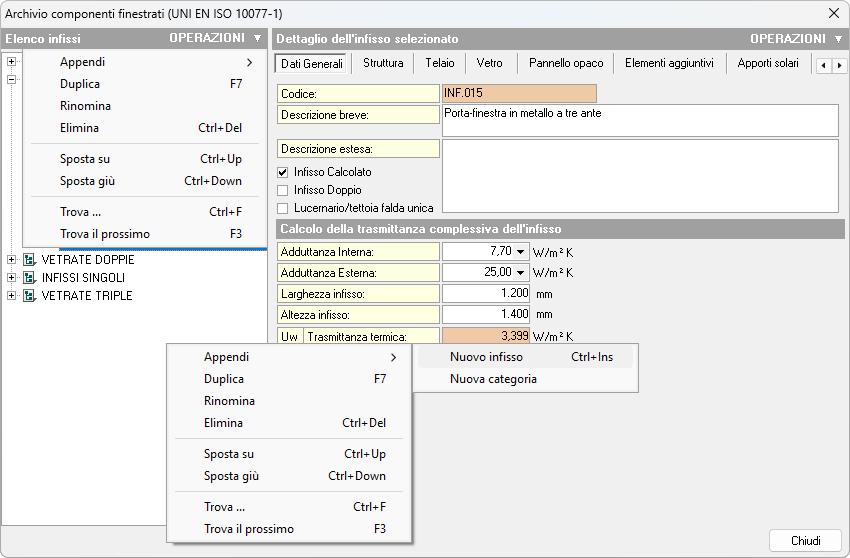

Cliccando con il tasto destro si apre un menu pop-up con i comandi per appendere, eliminare, duplicare, spostare o rinominare un infisso o una categoria.
Gli stessi comandi sono disponibili anche tramite il pulsante OPERAZIONI sopra l'Elenco infissi.
Dettaglio infisso selezionato
Nella parte destra è presente il Dettaglio dell'infisso selezionato, suddiviso in diverse sezioni.

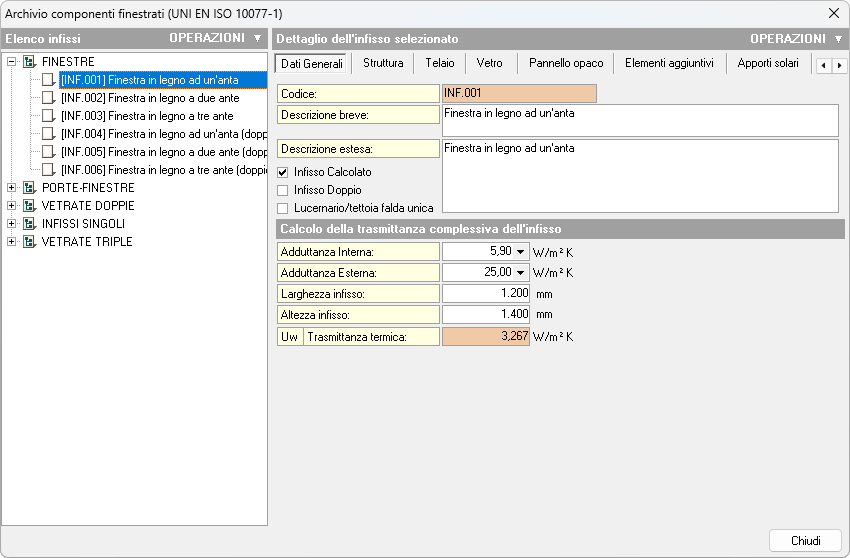

Dati Generali
In questa sezione sono riportate le informazioni relative a Codice (modificabile con doppio click), Descrizione breve e Descrizione estesa. Sono inoltre visualizzate le caratteristiche termiche complessive dell'infisso, calcolate dal programma sulla base delle caratteristiche costruttive e dei materiali impiegati. Questi campi non sono modificabili direttamente dall'utente. Tra questi, la Trasmittanza termica (Uw) complessiva dell'infisso è soggetta a verifica di legge.
I campi adduttanza interna e adduttanza esterna sono visualizzati solo se la finestra viene aperta dall'archivio generale. Quando si visualizzano i dati di un infisso all'interno di una pratica, questi valori non sono mostrati e per il calcolo della trasmittanza dell'infisso vengono utilizzati quelli specifici dell'edificio.
In questa sezione è necessario indicare anche la larghezza e l'altezza dell'infisso, parametri utilizzati per calcolare le aree di vetro e telaio, che incidono sulla trasmittanza complessiva (Uw).
NOTA
Larghezza e altezza infisso qui sono puramente indicative; occorre specificare le dimensioni dell'infisso nella pagina del vano in cui viene inserito.
Disabilitando la spunta su Infisso Calcolato, è possibile inserire direttamente le aree del telaio e del vetro nella sezione Struttura. In questo caso, larghezza e altezza non vengono considerate per il calcolo della trasmittanza complessiva.
NOTA
Per gli infissi calcolati inseriti in una pratica, occorre specificare le dimensioni nella pagina del vano. Le misure così inserite saranno utilizzate per calcolare automaticamente l'area del telaio e del vetro e quindi la trasmittanza complessiva dell'infisso. Questo metodo consente di mantenere un solo tipo di infisso in archivio, anche quando se ne utilizzano molti della stessa tipologia ma con dimensioni diverse all'interno dell'edificio.

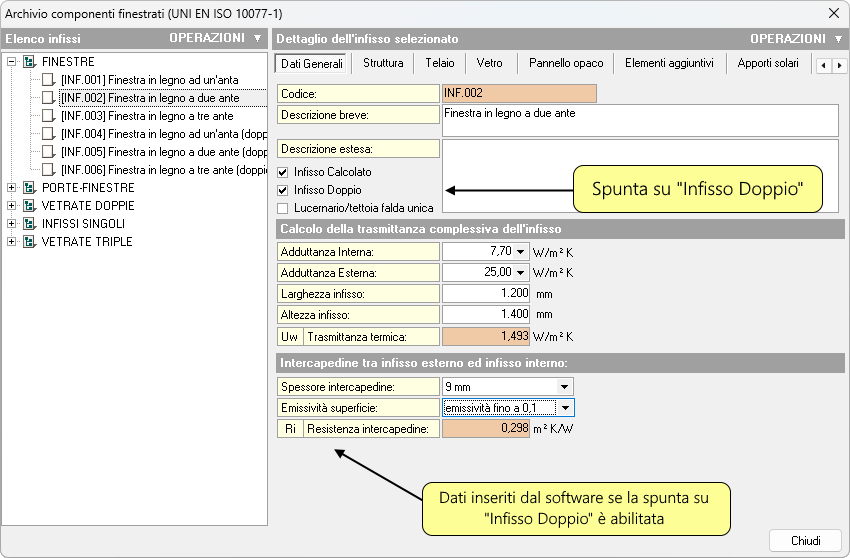

Attivando la spunta su Infisso Doppio, è possibile inserire i dati anche di un secondo infisso (completo di telaio e vetro) che chiude la stessa apertura. In questo caso saranno visibili anche i dati per il calcolo della resistenza aggiuntiva dell'intercapedine d'aria tra infisso esterno e interno.
È possibile inoltre indicare se si tratta di un lucernario. Questa informazione viene utilizzata per il calcolo dei fabbisogni di illuminazione dell'edificio.
Struttura
In questa sezione è possibile definire la composizione dell'infisso: numero di ante, dimensioni del telaio, presenza di traverse e dati di eventuale sopraluce. Tutte le misure sono espresse in millimetri. Questi dati servono a calcolare l'area del telaio e la dispersione complessiva dell'infisso.
Se l'infisso è calcolato, Infisso calcolato attivo, è possibile indicare l'altezza di un eventuale pannello opaco e le dimensioni del telaio superiore.

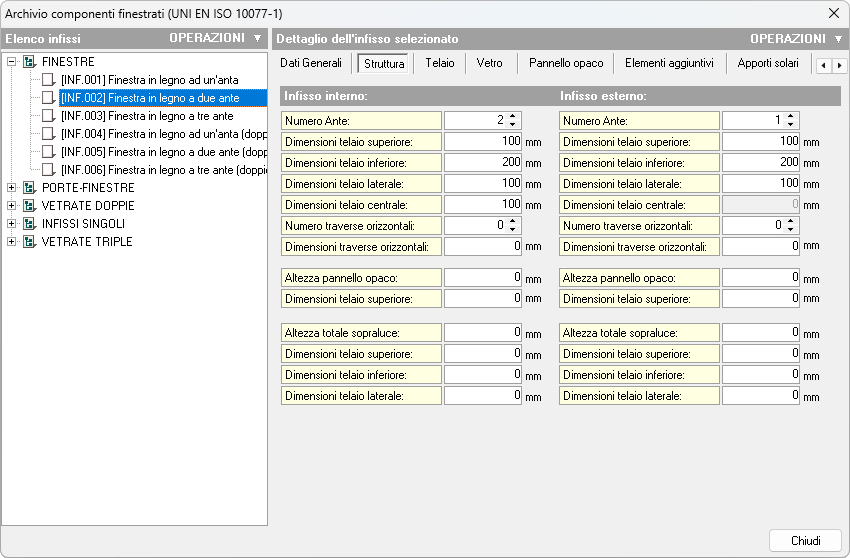

Per infissi doppi, sono visibili sia la struttura dell'infisso interno sia quella dell'infisso esterno.
Se l'infisso non è calcolato, Infisso calcolato disattivo, è possibile inserire direttamente la superficie dei vetri Ag, la superficie complessiva del telaio Af e il perimetro dei vetri Lg. È inoltre possibile inserire la superficie e il perimetro di un eventuale pannello opaco Ag e Lp.
Telaio
Questa sezione consente di definire la tipologia di telaio e calcolarne la trasmittanza. Sono previste tre modalità di calcolo:
- Da normativa UNI 10077-1 (valutazione di progetto)
- Da Appendice C della norma UNI/TS 11300-1
- Con trasmittanza dichiarata dal produttore

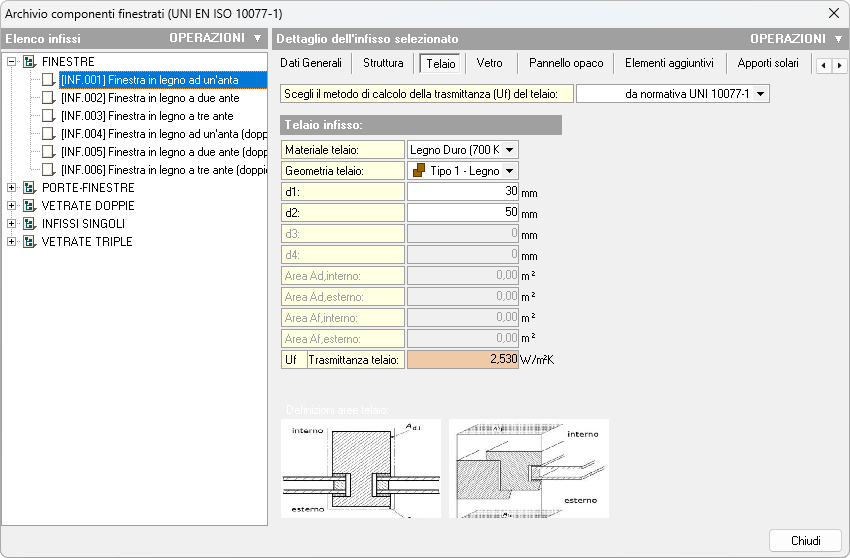

Se si sceglie la norma UNI 10077-1, è possibile selezionare il materiale del telaio e la geometria tra quelle proposte. In base al materiale scelto, saranno disponibili diverse tipologie di telaio. Dopo la selezione, occorre inserire le misure richieste (ad esempio, segmenti d1 e d2 per il tipo 1 in legno).
Per telai metallici, dopo la selezione della geometria, è necessario inserire i dati relativi alle aree del telaio, con legenda disponibile nelle immagini a fondo pagina. Cliccando sulle immagini è possibile visualizzarle ingrandite.
L'ultimo campo di questa sezione è la trasmittanza termica del telaio Uf, calcolata automaticamente dal software.

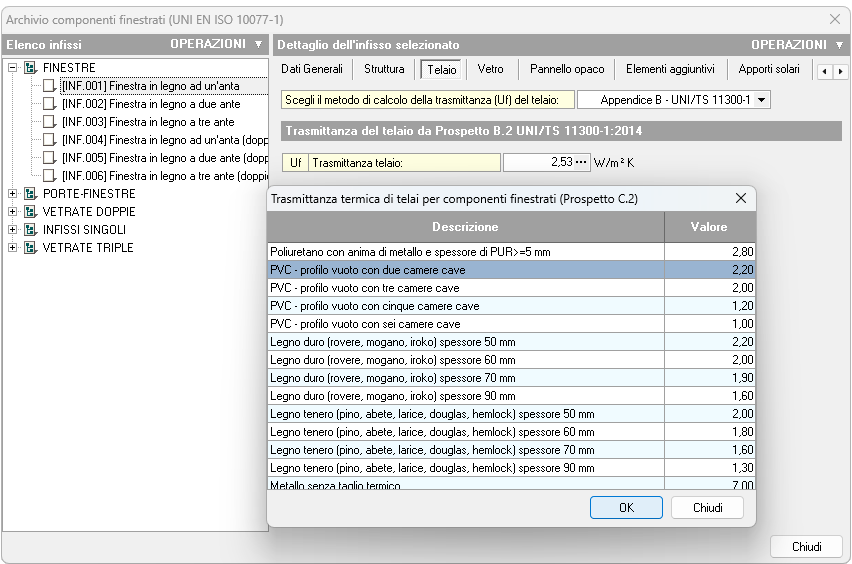

Se si seleziona la trasmittanza dalla Appendice C della UNI/TS 11300-1, è possibile inserire direttamente il valore di Uf. Premendo il pulsante con i tre puntini si apre la lista delle opzioni disponibili.
Se si sceglie l'opzione Fornita dal produttore, è sufficiente inserire la trasmittanza Uw nell'apposito campo.
NOTA
Uw non è la trasmittanza del telaio, ma quella complessiva dell'infisso.

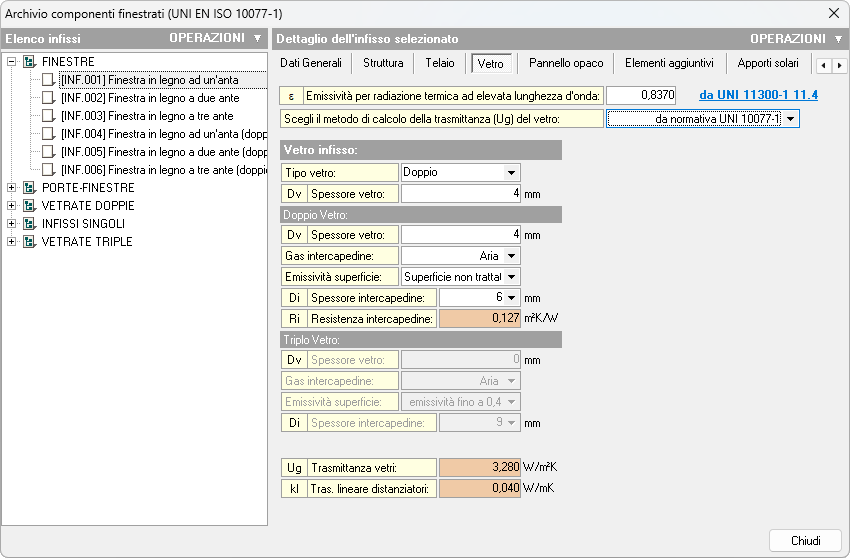

Vetro
In questa sezione sono richiesti i dati necessari per calcolare la trasmittanza termica delle vetrate. Il primo dato richiesto è l'emissività del vetro, normalmente fornita dal costruttore o selezionabile secondo UNI/TS 11300-1.
Per il calcolo della trasmittanza sono previste tre modalità:
- Da normativa UNI 10077-1 (valutazione di progetto)
- Da Appendice C della norma UNI/TS 11300-1
- Con trasmittanza dichiarata dal produttore
Se si utilizza la norma UNI 10077-1, occorre selezionare la tipologia di vetro (singolo, doppio, triplo, con o senza pellicola riflettente) e inserire gli spessori delle lastre e delle eventuali intercapedini, specificando anche il tipo di gas. Il software calcola la resistenza termica di ogni intercapedine, la trasmittanza lineare dei distanziatori e la trasmittanza complessiva della parte vetrata. Questi dati non sono modificabili direttamente.

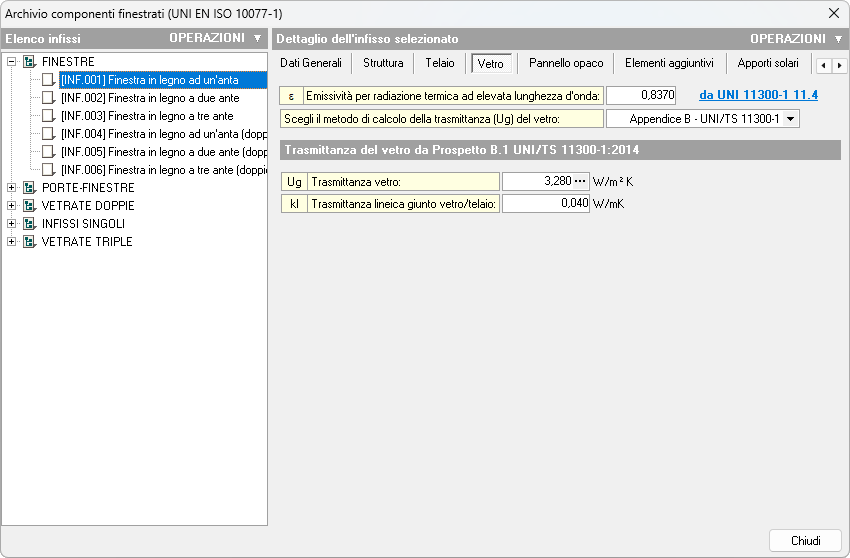

Se si seleziona la trasmittanza da Appendice C della UNI/TS 11300-1, è possibile inserire la trasmittanza del vetro Ug e la trasmittanza lineare del giunto kl. Premendo il pulsante coi tre puntini si apre una schermata per la scelta delle caratteristiche del vetro.
Se si sceglie l'opzione Fornita dal produttore, è sufficiente inserire la trasmittanza Ug nell'apposito campo.
NOTA
Ug si riferisce alla sola trasmittanza degli elementi vetrati e non alla trasmittanza complessiva dell'infisso.

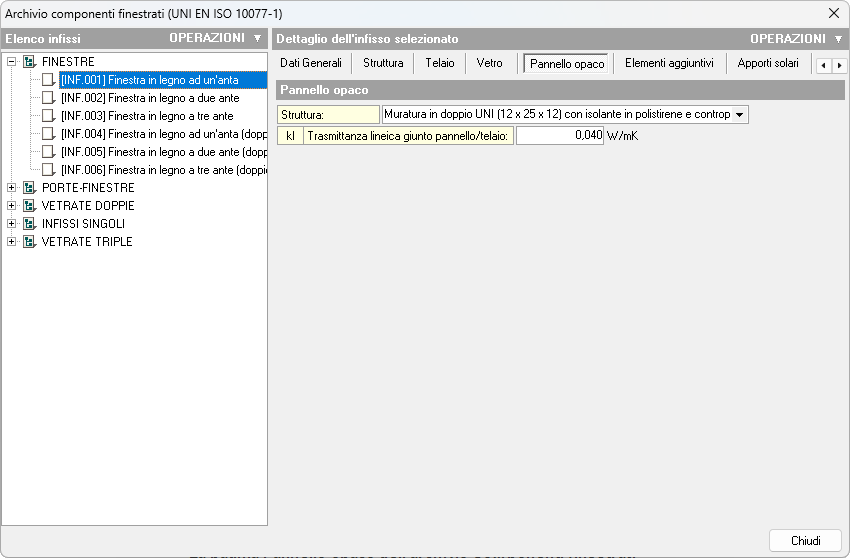

Pannello opaco
In questa sezione è possibile indicare la struttura del pannello opaco inserito nell'infisso e la sua trasmittanza lineica.
NOTA
Il menu a tendina del campo Struttura è collegato all'archivio delle strutture verticali. Da Tabelle di sistema | Strutture complesse | Verticali è necessario impostare il campo Tipologia a livello di struttura su Pannello opaco. In questo modo, tornando nell'infisso, tra le opzioni del menu a tendina associato al campo Struttura sarà disponibile la descrizione della struttura verticale modificata in precedenza.

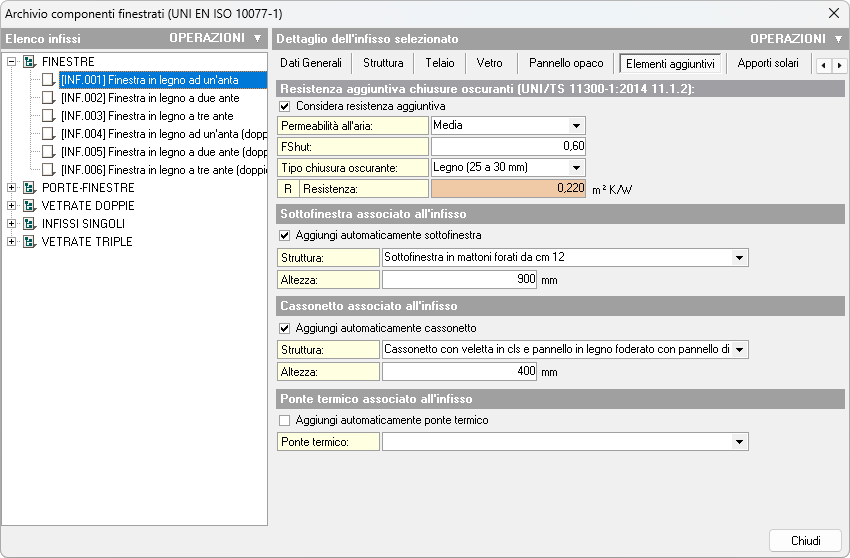

Elementi aggiuntivi
In questa sezione è possibile selezionare diversi tipi di elementi che possono essere automaticamente inseriti nella pratica ogni volta che questo tipo di infisso viene utilizzato.
Le opzioni disponibili sono:
Considera resistenza aggiuntiva: attivando questa opzione, il programma considera anche la resistenza aggiuntiva dovuta all'uso di chiusure oscuranti (ad esempio tapparelle) nel calcolo della dispersione. Il calcolo segue il punto 11.1.2 della norma UNI/TS 11300-2.Aggiungi automaticamente sottofinestra: consente di selezionare una struttura verticale di tipoParapettocome sottofinestra, specificando anche l'altezza standard.Aggiungi automaticamente cassonetto: permette di selezionare una struttura verticale come cassonetto, specificando l'altezza standard.Aggiungi automaticamente ponte termico: consente di associare un ponte termico all'infisso, scegliendolo dall'apposito archivio. La lunghezza sarà impostata pari al perimetro dell'infisso, ma può essere modificata nella pratica.

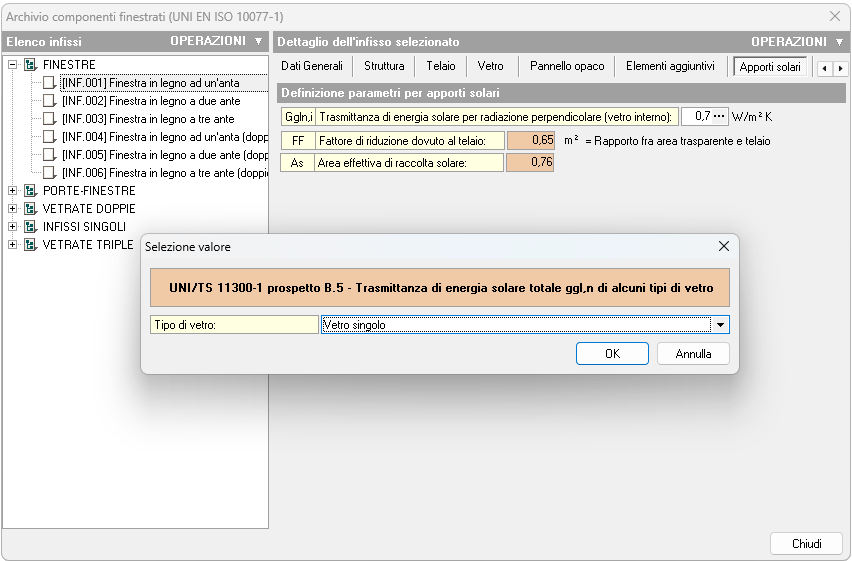

Apporti solari
In questa sezione sono definiti i parametri utilizzati per determinare gli apporti termici solari ricevuti attraverso l'infisso. L'unico parametro modificabile è la Trasmittanza di energia solare per radiazione perpendicolare; gli altri sono calcolati automaticamente in base alle caratteristiche dell'infisso. Altri dati, come il fattore tendaggi o le ostruzioni esterne, sono specifici dell'applicazione dell'infisso nell'edificio e vengono impostati nella pratica.

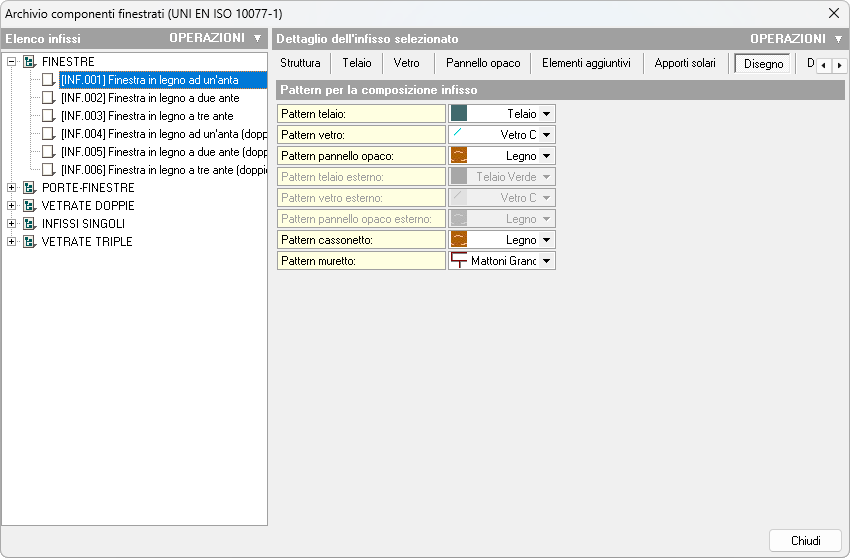

Disegno
In questa sezione è possibile personalizzare i pattern che compongono la rappresentazione grafica dell'infisso. È possibile scegliere un tipo diverso di pattern per ogni parte dell'infisso (telaio, vetro, pannello opaco, cassonetto, muretto). I pattern sono selezionabili dai menu a tendina e possono essere personalizzati tramite l'Archivio Pattern.

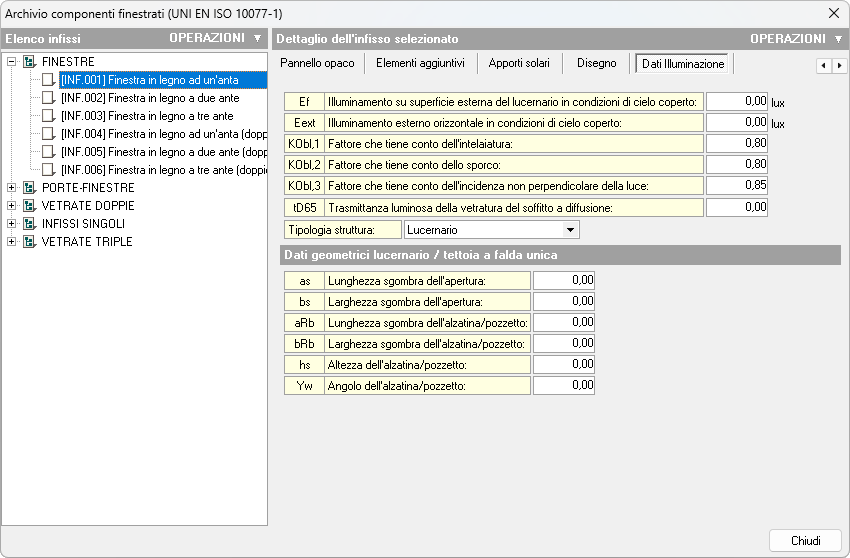

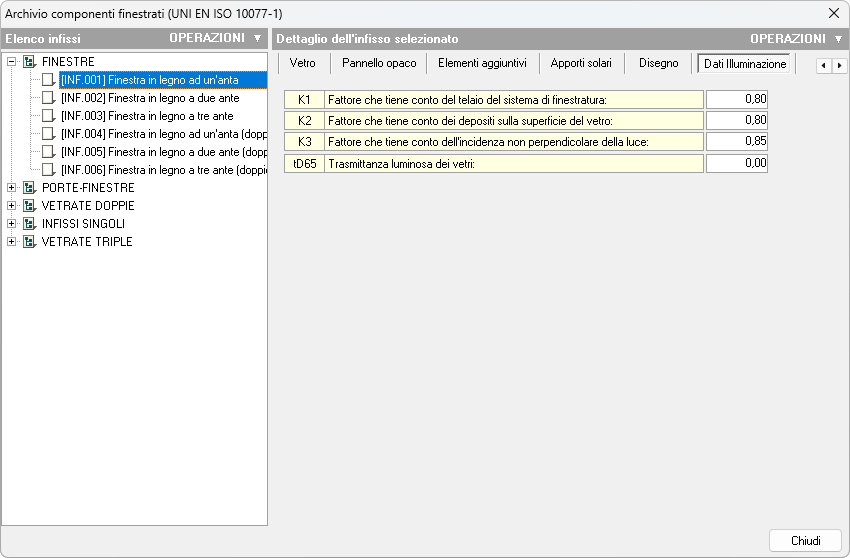

Dati illuminazione
In questa sezione si possono inserire i dati richiesti dall'Appendice C della norma UNI/TS 11300-1 per il calcolo del fabbisogno di illuminazione dell'edificio. Oltre ai tre fattori K, è presente il campo per la trasmittanza luminosa dei vetri.
Se nel pannello Dati generali si abilita la spunta su Lucernaio/tettoia falda unica, aumentano i dati da inserire nella sezione illuminazione. In particolare, i campi sono:
Ef- illuminamento su superficie esterna del lucernaio in condizioni di cielo coperto (lux)Eext- illuminamento esterno orizzontale in condizioni di cielo coperto (lux)K0bl,1- fattore che tiene conto dell'intelaiaturaK0bl,2- fattore che tiene conto dello sporcoK0bl,3- fattore che tiene conto dell'incidenza non perpendicolare della lucetD65- trasmittanza luminosa della vetratura del soffitto a diffusioneTipologia struttura
A seconda della tipologia struttura scelta, nella sezione Dati geometrici lucernaio / tettoia a falda unica i campi cambiano.
| Lucernaio | as - lunghezza sgombra dell'apertura |
| bs - larghezza sgombra dell'apertura | |
| aRb - lunghezza sgombra dell'alzatina / pozzetto | |
| bRb - larghezza sgombra dell'alzatina / pozzetto | |
| hs - altezza dell'alzatina / pozzetto | |
| Yw - angolo dell'alzatina / pozzetto | |
| Tettoia a falda unica | hG - altezza sgombra dell'apertura |
| hW - altezza totale della costruzione | |
| Yf - angolo della vetratura rispetto orizzonte | |
| Yw - angolo del soffitto rispetto orizzonte |
Operazioni

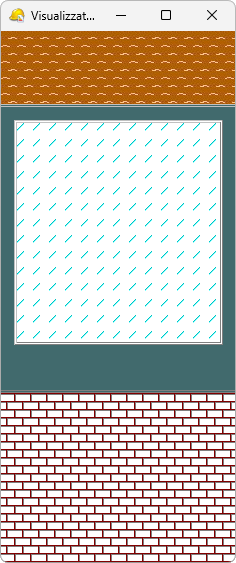

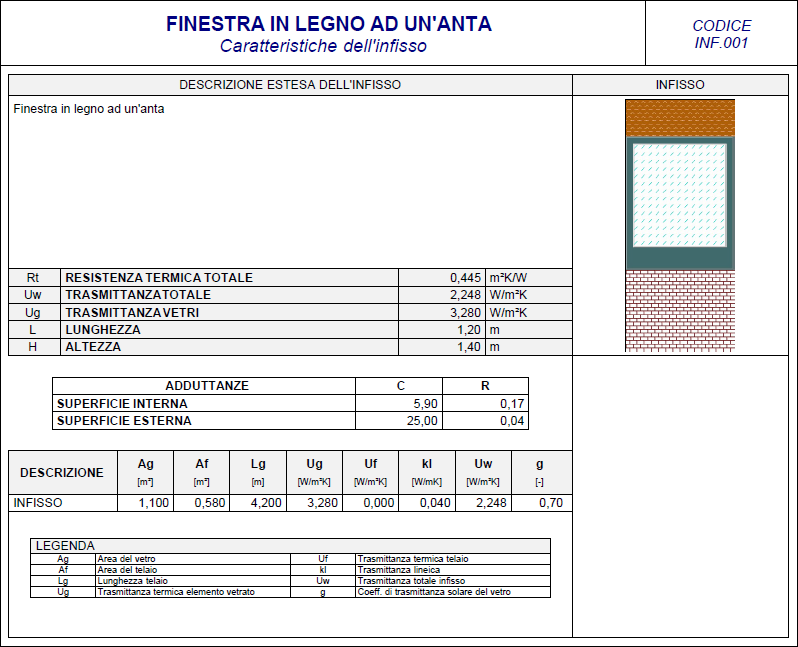

In alto a destra è presente il menu OPERAZIONI, dal quale è possibile stampare la scheda dell'infisso selezionato o visualizzare la rappresentazione grafica generata automaticamente dal programma sulla base delle dimensioni e dei materiali utilizzati.
