Wizard verifiche efficienze impianti

La funzionalità Wizard verifiche di legge | Verifiche impianti guida l'utente nella verifica dei parametri EtaH, EtaW e EtaC tramite una procedura guidata.

Riepilogo delle verifiche

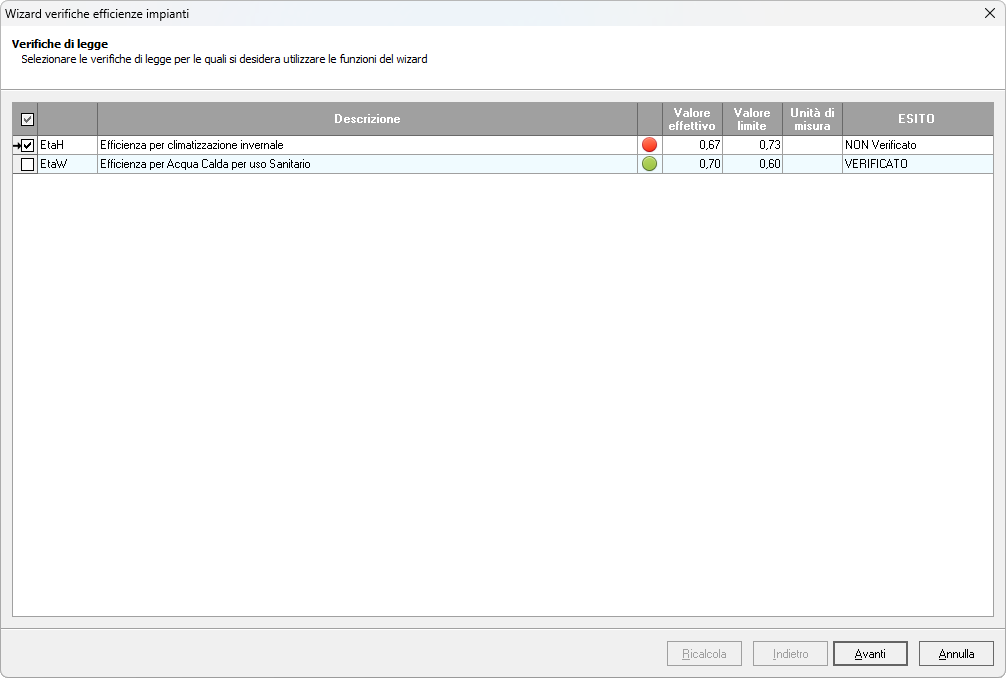

Nella prima pagina vengono riepilogate le verifiche di legge della pratica. Il software seleziona automaticamente quelle con esito NON Verificato per le quali si desidera utilizzare le funzioni guidate.

Dati di calcolo per le efficienze

In base alle verifiche selezionate, il software propone i dati necessari al calcolo delle efficienze degli impianti per ciascun servizio.

Le pagine delle verifiche sono suddivise in due parti:

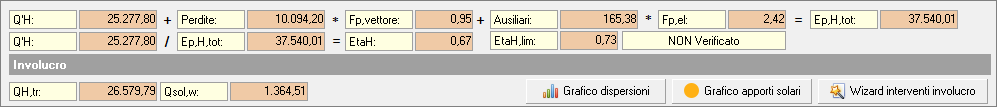

• Nella prima parte sono riportati i valori di calcolo e viene illustrato come vengono utilizzati per determinare l'efficienza degli impianti.
• Nella seconda parte sono presenti strutture ad albero e grafici che riportano, per ciascun sottosistema (emissione, regolazione, distribuzione, generazione), le perdite di impianto e gli ausiliari elettrici.

Funzioni di supporto alla verifica

Per le verifiche EtaH (climatizzazione invernale) e EtaC (climatizzazione estiva), nella prima parte della schermata è possibile richiamare le funzioni Grafico dispersioni, Grafico apporti solari e Wizard interventi involucro tramite i relativi pulsanti.

Analisi delle perdite e degli ausiliari

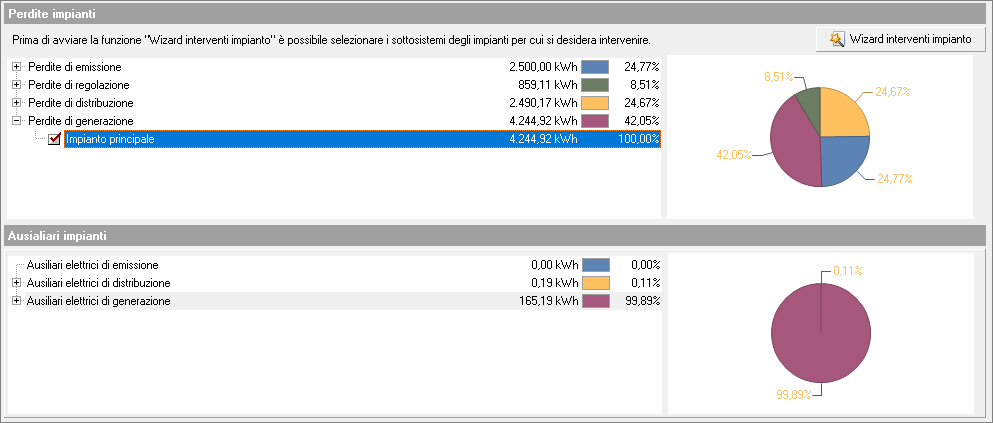

La seconda parte della schermata è suddivisa nelle sezioni Perdite impianti e Ausiliari impianti. In ciascuna sezione vengono evidenziati, tramite valori percentuali e grafici, il peso di ogni sottosistema sul totale. All'interno di ciascun nodo è possibile individuare gli impianti con maggiore incidenza.

Modifica degli impianti

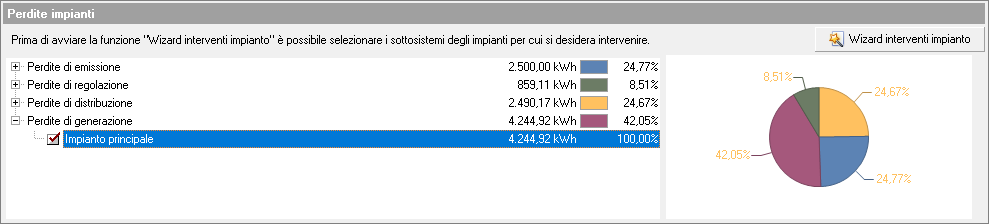

In questa sezione è possibile richiamare la funzione Wizard interventi impianto per apportare modifiche agli impianti e migliorarne l'efficienza. Se prima di avviare la funzione vengono selezionati gli impianti di interesse sotto i vari sottosistemi, il software guiderà nelle modifiche.

NOTA

In caso di modifiche tramite i wizard, è necessario effettuare il calcolo premendo su RICALCOLA per visualizzare l'effetto delle modifiche.

Nella pagina dei Risultati finali sono riportati gli esiti ottenuti in seguito alle operazioni di modifica. Premendo su Fine vengono applicate tutte le modifiche.
