Stampa relazione ponti termici

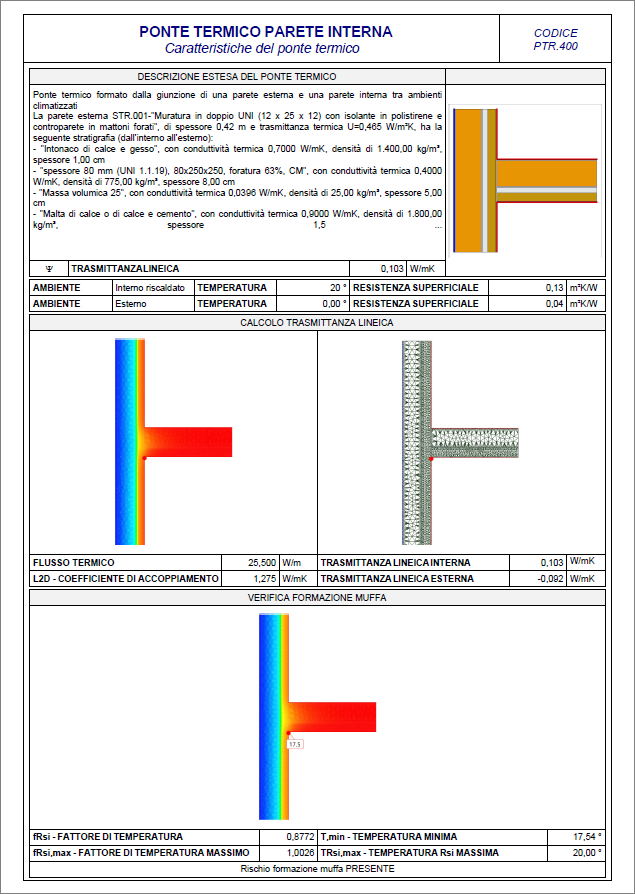

La funzione Stampa relazione ponti termici genera un documento in formato PDF che riporta la valutazione della trasmittanza lineica del ponte termico, sia per misure interne sia per misure esterne (Ψi e Ψe), tramite una analisi ad elementi finiti (FEM).
Norme di riferimento
Le norme utilizzate per il calcolo sono:
- UNI EN ISO 10211: Ponti termici in edilizia - Flussi termici e temperature superficiali - Calcoli dettagliati
- UNI EN ISO 13788: Prestazione igrotermica dei componenti e degli elementi per edilizia - Temperatura superficiale interna per evitare l'umidità superficiale critica e la condensazione interstiziale - Metodi di calcolo
- UNI EN ISO 6946: Componenti ed elementi per edilizia - Resistenza termica e trasmittanza termica - Metodi di calcolo
Metodo di calcolo
Il metodo di calcolo utilizzato si basa su quanto indicato dalla norma UNI EN ISO 10211 che specifica la definizione dei limiti geometrici del modello e dei criteri da adottare per la sua suddivisione, le condizioni termiche al contorno e la convergenza del metodo di calcolo.
Il metodo numerico utilizzato rispetta le regole contenute nell'appendice A della norma UNI 10211:
- Fornisce temperature e flussi di calore, per ogni località richiesta
- Converge alla soluzione analitica (se esistente) all'aumentare delle suddivisioni
- Determina il numero di suddivisioni eseguendo la somma dei valori assoluti di tutti i flussi di calore che entrano nell'oggetto calcolandoli due volte, per n suddivisioni e per 2n suddivisioni. Se la differenza tra i due risultati è maggiore del 2% viene aumentato il numero di suddivisioni fino a che il criterio non è soddisfatto.
Per ogni ponte termico vengono analizzati:
- La distribuzione del flusso termico
- Il coefficiente di accoppiamento termico
- La distribuzione delle temperature interne al nodo
- Le temperature superficiali ed il rischio di formazione di muffa.:
Attenzione
La funzione è disponibile solo ed esclusivamente per gli utenti che hanno acquistato e attivato il modulo aggiuntivo dedicato ai ponti termici.
In assenza di tale modulo, è possibile attivare il periodo di prova gratuito.
