Visualizza grafico delle dispersioni

La funzione Stampe | Visualizza grafico delle dispersioni consente di ottenere una rappresentazione sintetica delle dispersioni presenti nella pratica, tramite un diagramma a barre verticali.

Selezione della zona e degli elementi

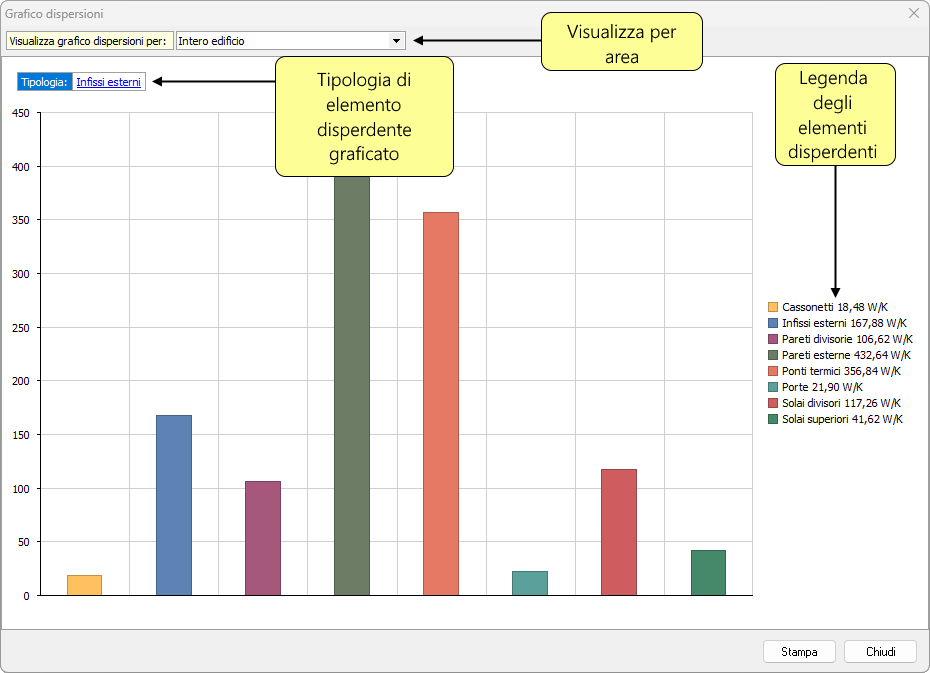

Cliccando sul campo Visualizza grafico dispersioni è possibile selezionare la zona da analizzare, scegliendo tra quelle presenti nella pratica oppure visualizzando l'intero edificio, come illustrato in figura.

Più in basso, è possibile selezionare la tipologia di elemento disperdente da visualizzare. Le diverse tipologie sono indicate nella legenda laterale.

Nella barra delle ordinate sono riportati i valori delle dispersioni, espressi in W/K.

Analisi degli elementi disperdenti

Euclide Certificazione Energetica permette di identificare rapidamente gli elementi maggiormente disperdenti della tipologia selezionata. Per visualizzare il dettaglio, cliccare con il tasto sinistro del mouse su una delle colonne del grafico.

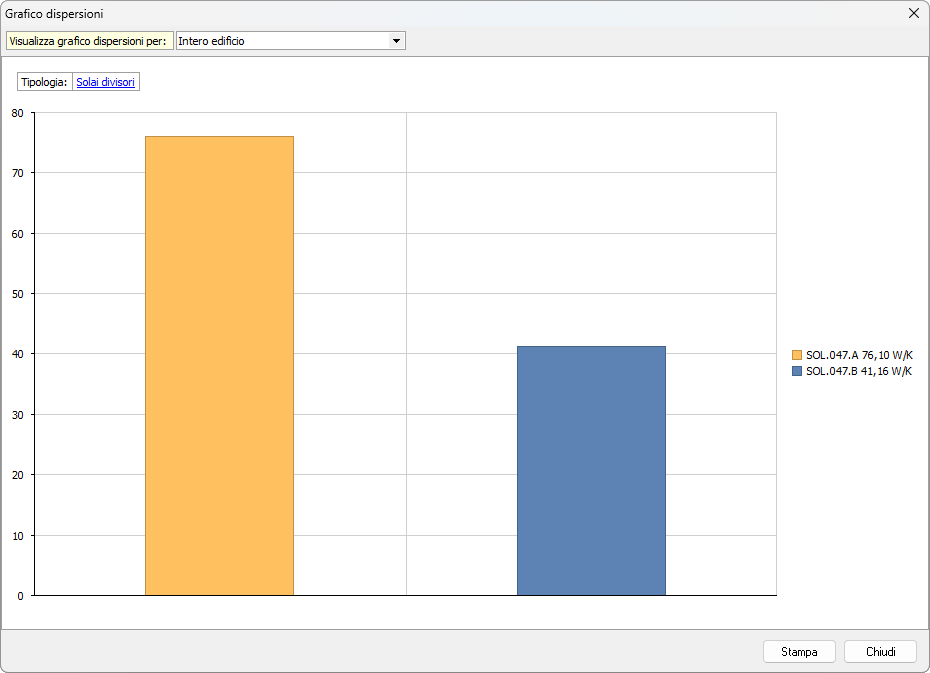

Nell'esempio riportato, per la tipologia solai divisori, la struttura SOL.047.A risulta essere quella con la maggiore dispersione.

Per tornare alla visualizzazione globale, cliccare con il tasto destro del mouse.
