Tubazioni e condotte d'aria

Archivio tubazioni

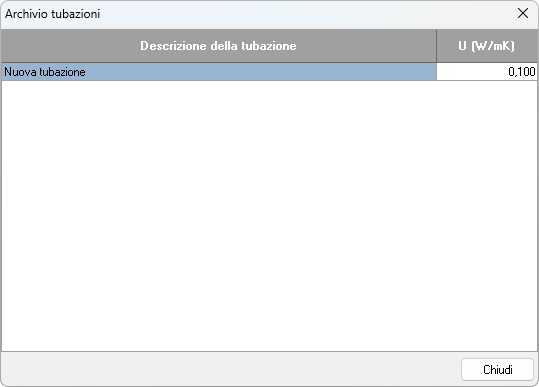

L'archivio delle Tubazioni serve a gestire e definire le caratteristiche delle tubazioni degli impianti presenti nel modello energetico. In pratica, permette di creare un elenco di tipologie di tubazioni e di assegnare a ciascuna un valore di trasmittanza lineica (U espressa in W/mK), cioè il parametro che rappresenta le dispersioni termiche lungo la tubazione.

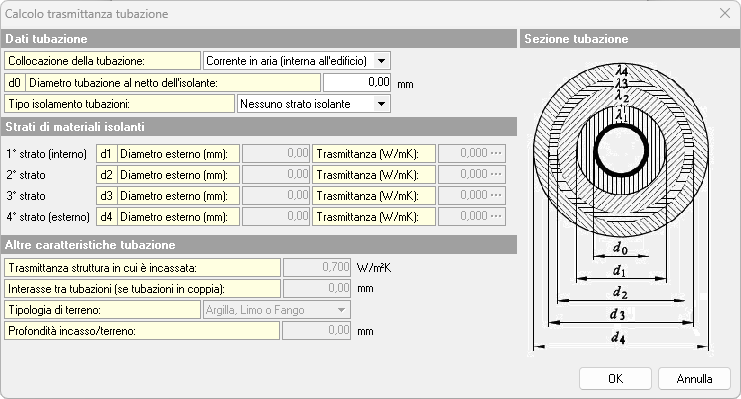

È possibile assegnare manualmente la trasmittanza lineica, qualora il valore sia già noto. In alternativa, cliccando sul pulsante contrassegnato dai tre puntini, si accede alla finestra dedicata al calcolo della trasmittanza della tubazione, che consente di determinarne il valore in modo guidato.

Archivio condotte d'aria

L'archivio delle condotte d'aria serve a definire e gestire le condotte dell'aria degli impianti aeraulici, come quelli di ventilazione meccanica o di climatizzazione ad aria.

In modo simile all'archivio delle tubazioni, qui è possibile creare diverse tipologie di condotte e assegnare a ciascuna un valore di trasmittanza termica lineica (U in W/mK). Questo parametro rappresenta le dispersioni di calore che avvengono lungo le canalizzazioni, in funzione del materiale, dello spessore e della qualità dell'isolamento.

È possibile assegnare manualmente la trasmittanza lineica, qualora il valore sia già noto. In alternativa, cliccando sul pulsante contrassegnato dai tre puntini, si accede alla finestra dedicata al calcolo della trasmittanza condotta, che consente di determinarne il valore in modo guidato.

Accanto al campo Conduttività isolante è presente un pulsante contrassegnato da tre puntini. Cliccandolo, si apre una finestra aggiuntiva che consente di selezionare un valore indicativo di conducibilità termica tra quelli associati ai principali materiali isolanti.

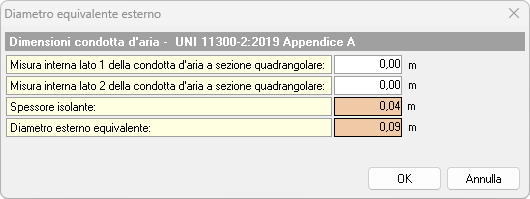

Alla destra dei campi Diametro eq. esterno e Diametro eq. interno è presente il pulsante Calcola. Selezionandolo, si apre una finestra dedicata che consente di determinare il diametro inserendo i parametri richiesti. Il valore calcolato viene quindi riportato automaticamente nel campo corrispondente.

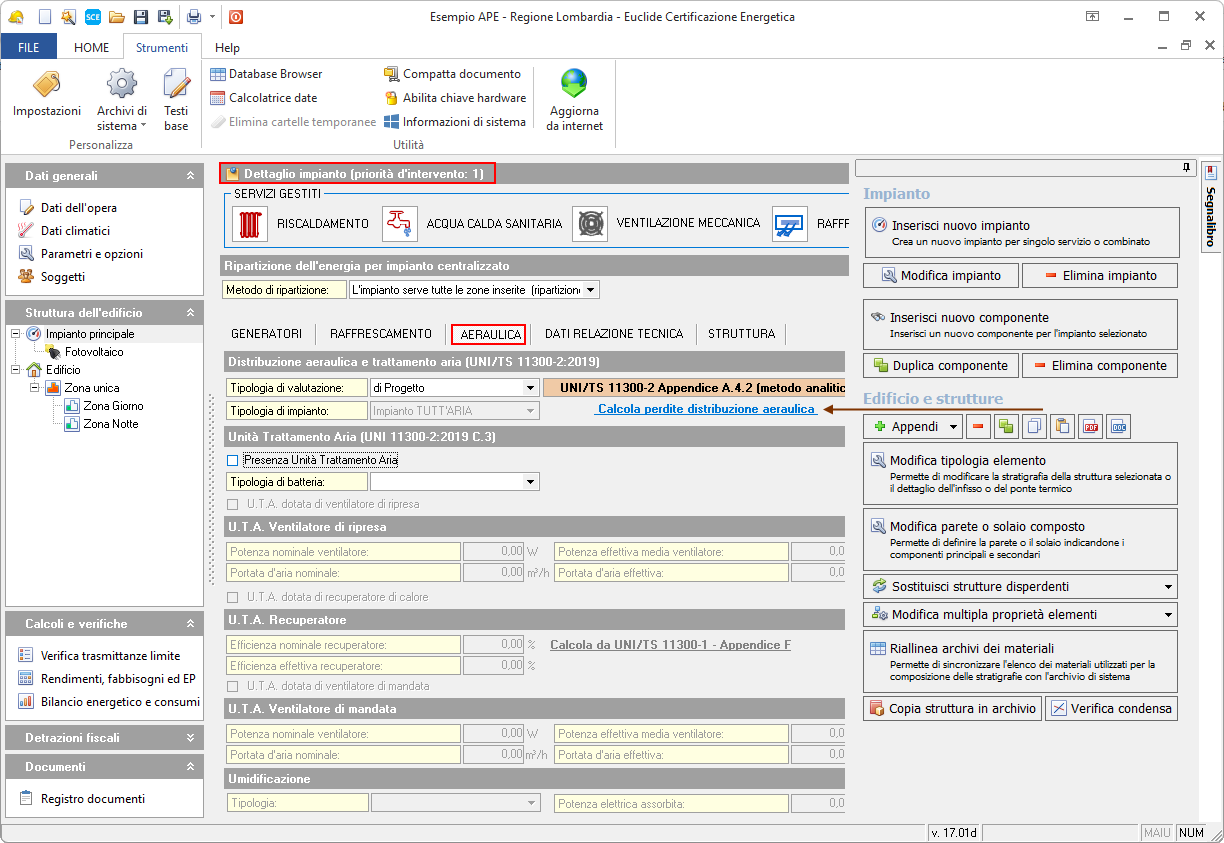

È possibile richiamare le condotte d'aria precedentemente inserite nell'archivio. Per farlo, occorre accedere alla sezione Dettaglio impianto e aprire la sotto-pagina Aeraulica.
