Illuminazione ambiente
La finestra Dati illuminazione interna vano è disponibile solo per edifici non residenziali e quando, nel pannello Illuminazione della zona termica, è stata attivata la spunta Illuminazione calcolata per singolo vano. L'accesso avviene premendo sul pulsante Illuminazione ambiente nella sezione Dettaglio vano, all'interno del nodo corrispondente.
Calcolo standard illuminazione

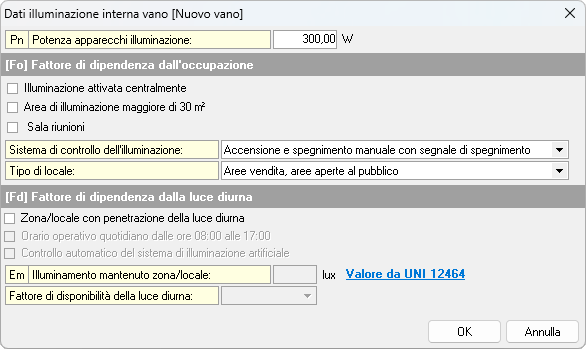

Se in Parametri e Opzioni il campo Tipo calcolo fattore luce diurna (Fd) è impostato su Standard, la schermata dei Dati illuminazione interna vano richiede come primo dato la Potenza degli apparecchi di illuminazione - Pn, ottenuta sommando le potenze di tutti gli apparecchi installati ed espressa in Watt.
La pagina è suddivisa in due sezioni:
- Nella prima si inseriscono i dati relativi all'utilizzo, necessari per determinare il
Fattore di dipendenza dall'occupazione - Fo. - Nella seconda si inseriscono i parametri per lo sfruttamento della luce solare, specifici del vano, che consentono di ottenere automaticamente il
Fattore di dipendenza dalla luce diurna - Fd.
Il valore di Em - Illuminamento mantenuto zona/locale può essere ricavato dai valori presenti nella norma UNI 12464 premendo sul relativo pulsante Valore da UNI 12464.
È presente anche il campo Fattore di disponibilità della luce diurna, con tre opzioni selezionabili: Debole, Media e Forte.
Opzione di calcolo di progetto

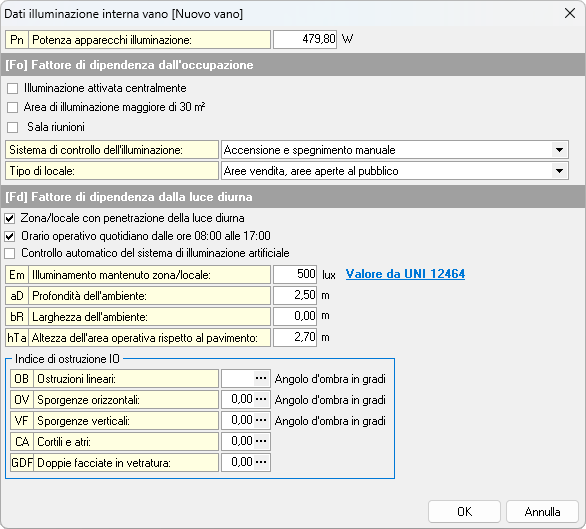

Se in Parametri e Opzioni il campo Tipo calcolo fattore luce diurna è impostato su di Progetto, la schermata dei Dati illuminazione interna vano presenta ulteriori campi rispetto alla modalità standard, tra cui: Profondità dell'ambiente, Larghezza dell'ambiente, Altezza dell'area operativa rispetto al pavimento e una sezione per l'inserimento degli angoli d'ombra (in gradi) dovuti a ostruzioni e sporgenze. È inoltre possibile specificare l'indice di ostruzione per cortili, atri e doppie facciate vetrate.

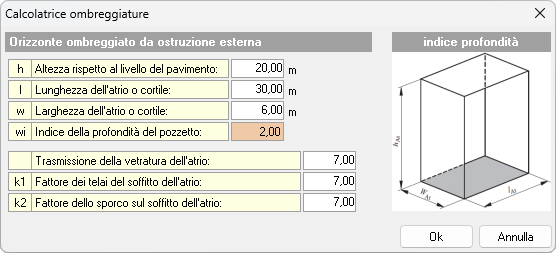

Se i valori degli angoli delle ostruzioni non sono noti, è possibile utilizzare il pulsante con i tre puntini accanto al campo per essere guidati nel calcolo. In figura è riportata la finestra Calcolatrice ombreggiature relativa al caso di ostruzione dovuta a un cortile.
