Ventilazione
La pagina Ventilazione della zona termica consente di calcolare il coefficiente volumico di dispersione per ventilazione della zona selezionata, secondo la norma UNI/TS 11300-1.
FOCUS
Questo coefficiente, moltiplicato per il volume, determina l'energia dispersa per ventilazione.
Il campo Tipologia ventilazione consente di selezionare tra le opzioni:
NaturaleSolo MeccanicaIbridaDa impianto di climatizzazione.
In base alla tipologia scelta, vengono resi disponibili diversi campi da compilare.
Ventilazione naturale

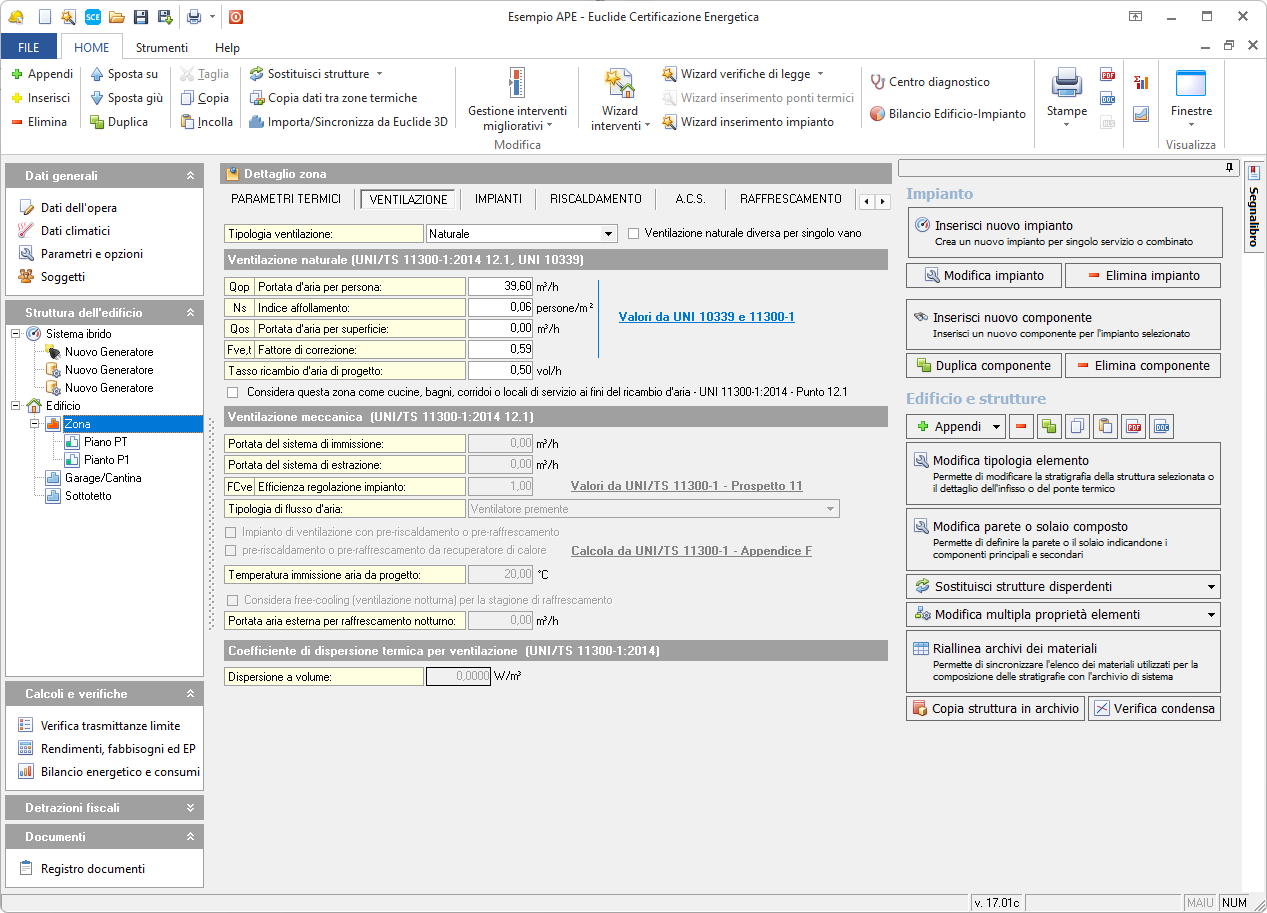

Selezionando Naturale, sono modificabili solo i campi relativi alla ventilazione naturale secondo UNI/TS 11300-1 punto 12.1 e UNI 10339.
Attivando la spunta Ventilazione naturale per singolo vano, tutti i campi della zona vengono disattivati e la compilazione deve essere effettuata nella sezione Ventilazione dei singoli vani, per gestire situazioni in cui si hanno differenze importanti di portate di ventilazione tra i vari vani.

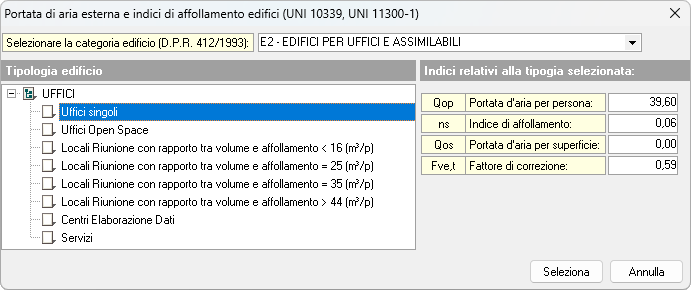

Se alcuni valori non sono noti, è possibile selezionare il pulsante a lato Valori da UNI 10339 e 11300-1 per aprire una finestra di dialogo che consente di selezionare categoria e tipologia di edificio e recuperare i valori normativi.
Attenzione
In caso di edifici non residenziali, è necessario utilizzare la funzione Valori da UNI 10339 e 11300-1 per compilare correttamente i dati necessari al calcolo del fabbisogno di ventilazione, salvo si disponga di dati specifici da inserire manualmente nei campi.
Attraverso il campo Considera questa zona come cucine, bagni, corridoi o locali di servizio ai fini del ricambio d'aria - UNI 11300-1:2014 - Punto 12.1 è possibile indicare che la zona deve essere trattata come locale di servizio, applicando un numero maggiore di ricambi d'aria secondo UNI 11300-1:2014.
Ventilazione meccanica

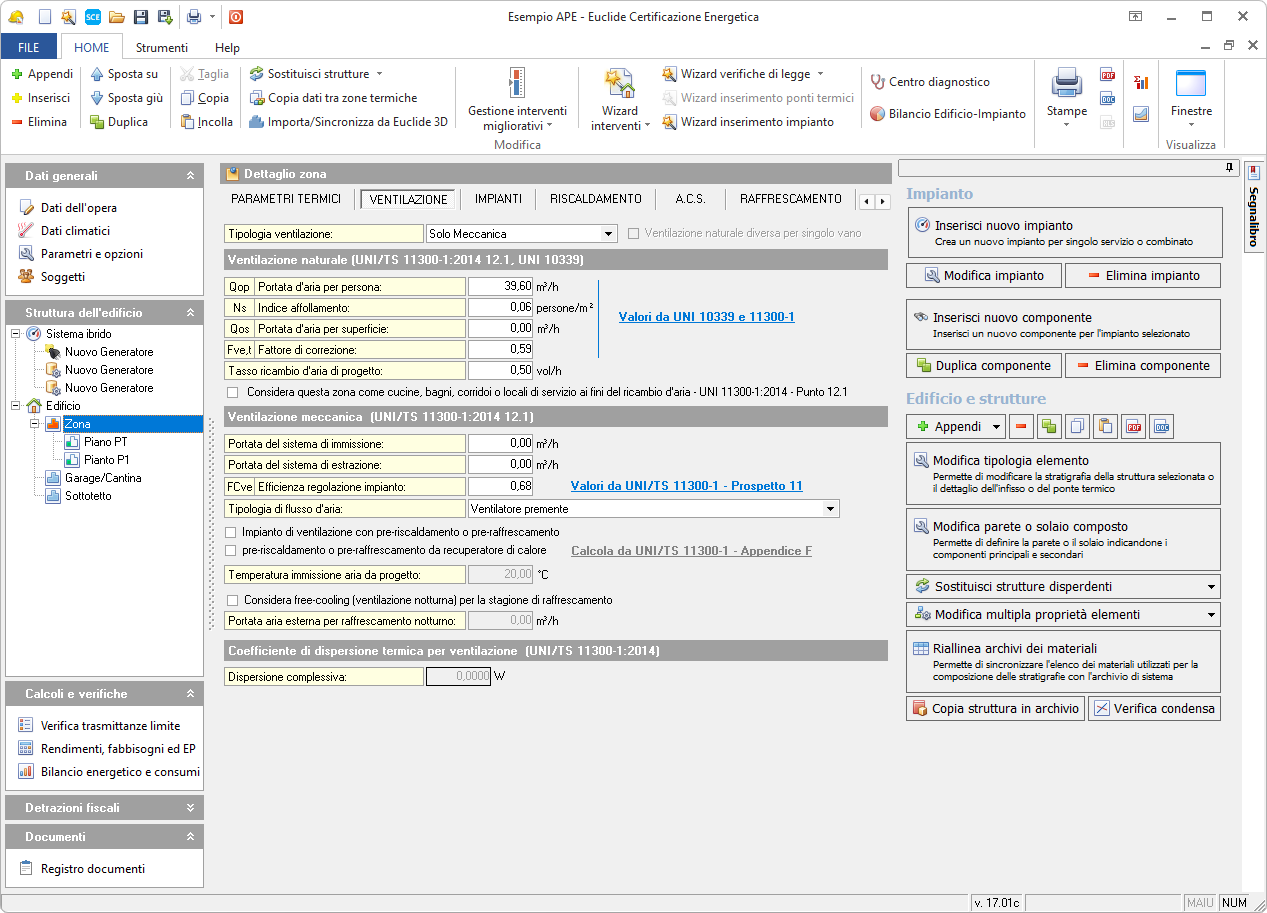

Selezionando Solo Meccanica, oltre ai dati della ventilazione naturale, sono richiesti anche i parametri relativi alla ventilazione meccanica secondo UNI/TS 11300-1:2014 punto 12.1:
- Portata del sistema di immissione
- Portata del sistema di estrazione
- Efficienza regolazione impianto
- Tipologia flusso d'aria

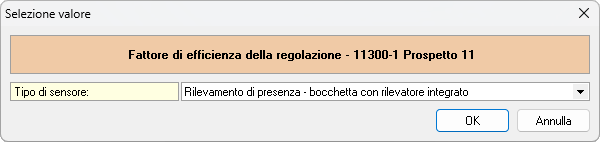

Se il valore dell'efficienza di regolazione non è noto, selezionare il pulsante a lato Valori da UNI/TS 11300-1-Prospetto 11 per scegliere il tipo di sensore dalla tabella normativa.

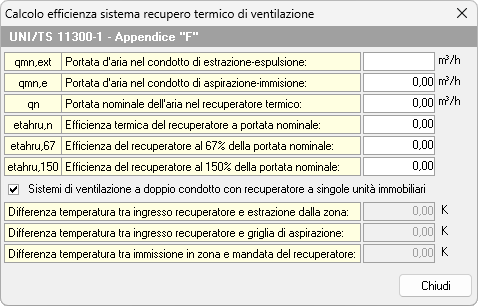

Se si attiva la spunta su pre-riscaldamento o pre-raffrescamento da recuperatore di calore, è possibile selezionare il pulsante a lato Calcola da UNI/TS 11300-1 Appendice F per calcolare l'efficienza del sistema di recupero termico.
Ventilazione ibrida
Selezionando Ibrida, la schermata è identica a quella della ventilazione meccanica, ma il flag Considera free-cooling (ventilazione notturna) per la stagione di raffrescamento non è utilizzabile.
Da impianto di condizionamento
Selezionando questa opzione, la schermata è simile a quella della ventilazione ibrida, ma i campi Portata del sistema di immissione e Portata del sistema di estrazione risultano disabilitati.
NOTA
Selezionare Da impianto di condizionamento solo se l'impianto immette aria esterna nei locali e la tratta termicamente (es. UTA, impianti a tutt'aria, aria primaria). Non usare per climatizzatori split o sistemi che ricircolano solo aria interna.
