Generatori e pompe di calore
L'archivio dei Generatori contiene i dati relativi a generatori e pompe di calore utilizzabili all'interno dell'edificio.
I dati presenti in questa tabella derivano sia da generatori standard sia da modelli specifici forniti dai produttori (archivio produttori).

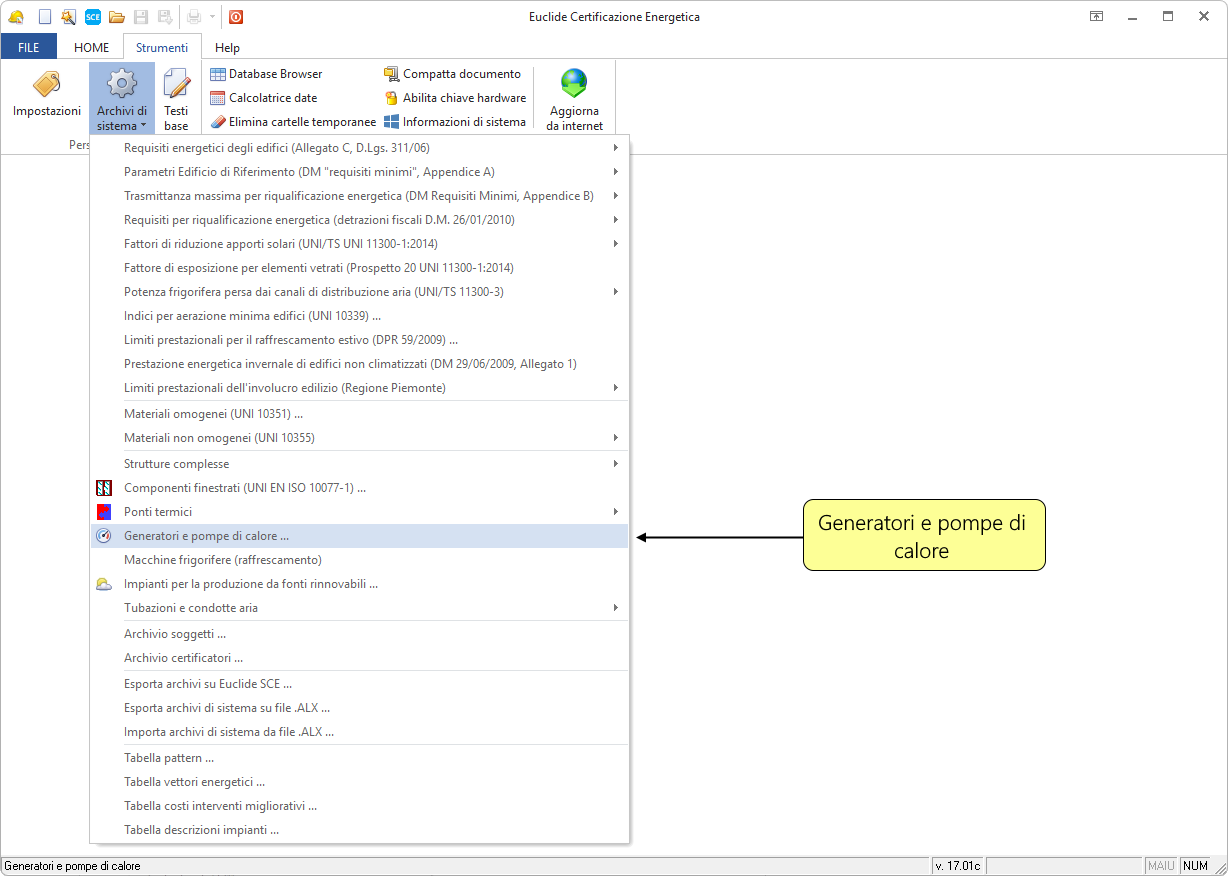

L'accesso alla tabella avviene tramite il comando Strumenti | Archivi di sistema | Generatori e pompe di calore.
Struttura della finestra
La finestra dei Generatori è suddivisa in due parti: a sinistra l'Elenco dei generatori, a destra il Dettaglio dell'elemento selezionato.
Elenco dei generatori
L'Elenco dei generatori è organizzato ad albero. È possibile selezionare uno degli elementi presenti in archivio.
I dati dell'archivio sono suddivisi per tipologia di generatore: Caldaie, Pompe di calore e Cogeneratori. Per aprire una categoria occorre fare doppio click sul nome o premere il pulsante + accanto al nome. Per selezionare un elemento all'interno di una categoria è sufficiente un singolo click.
È inoltre presente la categoria Archivio Produttori, che contiene i dati forniti dai produttori di alcuni generatori.

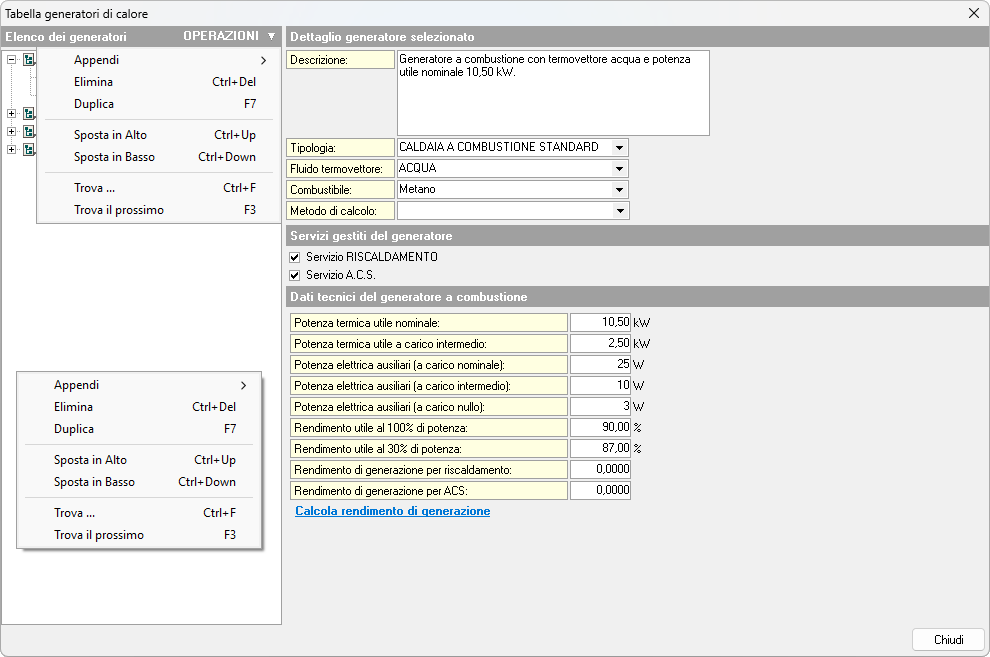

Cliccando con il tasto destro si apre un menu pop-up con i comandi per appendere, eliminare, duplicare, spostare un generatore o una categoria, oppure per ricercare una voce tramite i comandi Trova e Trova il prossimo.
Dettaglio generatore selezionato
Il Dettaglio del generatore mostra tutti i dati dell'elemento selezionato nell'elenco. Nella parte superiore sono presenti i campi:
DescrizioneTipologiaFluido termovettoreCombustibileMetodo di calcolo
Nella sezione Servizi gestiti dal generatore è possibile indicare se il generatore fornisce il servizio di riscaldamento e/o ACS abilitando le relative spunte.
Nella parte inferiore sono riportati i dati necessari per il calcolo dell'efficienza energetica dell'edificio.
Parametri di calcolo
Nel caso di una caldaia, i parametri richiesti sono: rendimento di generazione (ηGn o etaGn), fattore di carico (FC) e il fabbisogno di energia elettrica per il funzionamento del generatore.
Per una pompa di calore, i dati richiesti sono differenti e specifici per il calcolo delle prestazioni.
I calcoli dei generatori di calore a combustione sono effettuati secondo la norma UNI/TS 11300-2. Per pompe di calore, cogeneratori, solare termico, generatori a biomasse e fotovoltaico si applica la UNI/TS 11300-4.
Per il rendimento di generazione, sia per il riscaldamento sia per la produzione di Acqua Calda Sanitaria (ACS), è possibile inserire il valore manualmente.
FOCUS

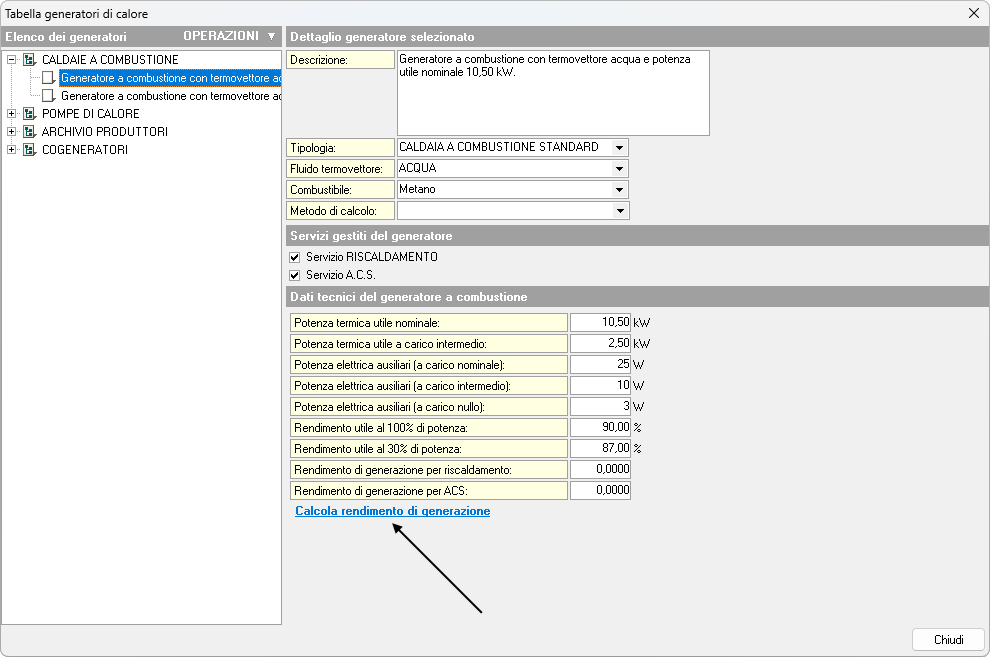

Se il valore non è noto e si tratta di un generatore da utilizzare per valutazioni su edifici esistenti, è possibile richiamare direttamente dall'archivio i Prospetti della norma UNI/TS 11300-2 e calcolare il rendimento tramite il pulsante Calcola rendimento di generazione.
Calcolo prestazioni pompe di calore

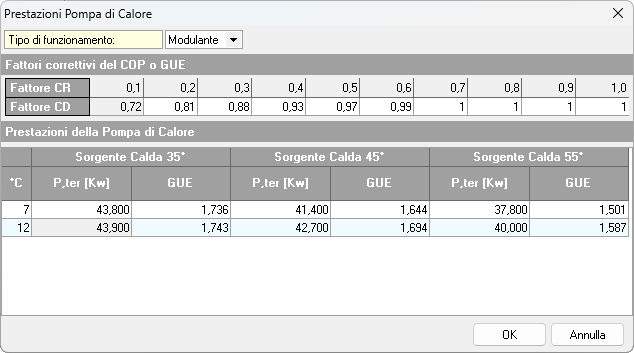

Se si seleziona una pompa di calore e si abilita il comando Calcola prestazioni della pompa di calore, è possibile inserire i valori necessari per il calcolo del rendimento.
