Wizard inserimento impianto

La funzione Wizard inserimento impianto termico è una procedura guidata che supporta la definizione dei dati relativi ai sottosistemi dell'impianto termico (generazione, distribuzione, regolazione, emissione) e consente di assegnare l'impianto alle zone termiche servite.

Pagine del wizard

Le pagine presenti nel wizard sono:

• Dati generali impianto
• Riscaldamento
• Produzione ACS
• Raffrescamento
• Associazione Zone-Impianto

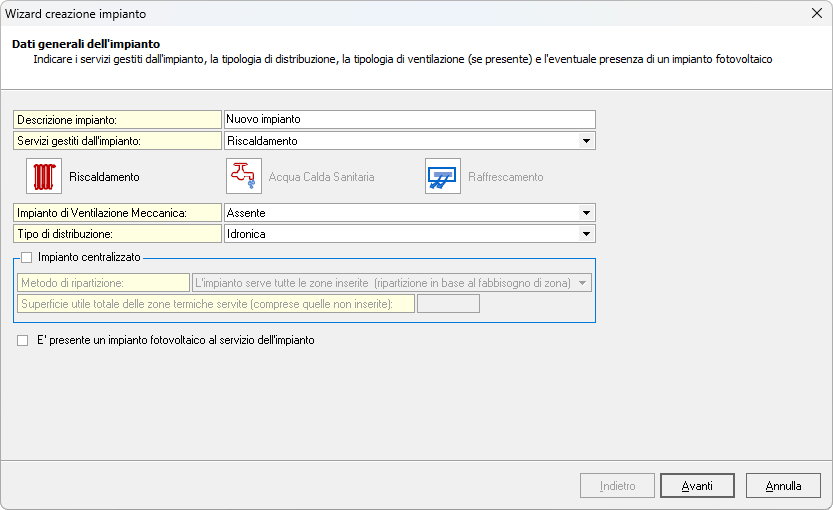

Dati generali impianto

Nella pagina Dati generali impianto è possibile indicare la descrizione dell'impianto, i servizi gestiti, la presenza di ventilazione meccanica, la tipologia di distribuzione, se l'impianto è centralizzato e l'eventuale presenza di un impianto fotovoltaico per la copertura dei fabbisogni elettrici.

NOTA

La funzione aiuta a evitare errori di impostazione, avvisando quando vengono inseriti valori non congrui rispetto alle impostazioni indicate.

Dati dei servizi

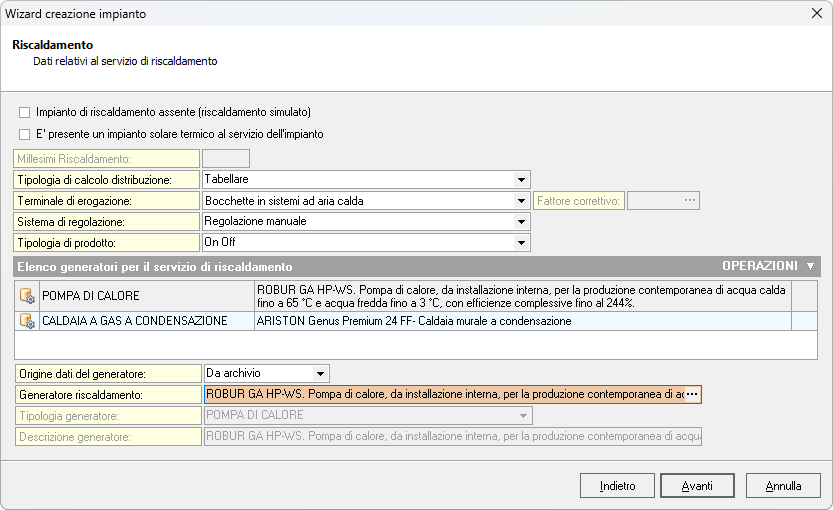

Nelle pagine Riscaldamento e Produzione ACS si specificano i dati relativi ai sottosistemi di emissione, regolazione, distribuzione e generazione del servizio analizzato.

È possibile indicare i dati dei generatori a servizio dell'impianto, l'eventuale presenza di un impianto solare termico e, per il servizio di ACS, se la produzione è separata o combinata al Riscaldamento.

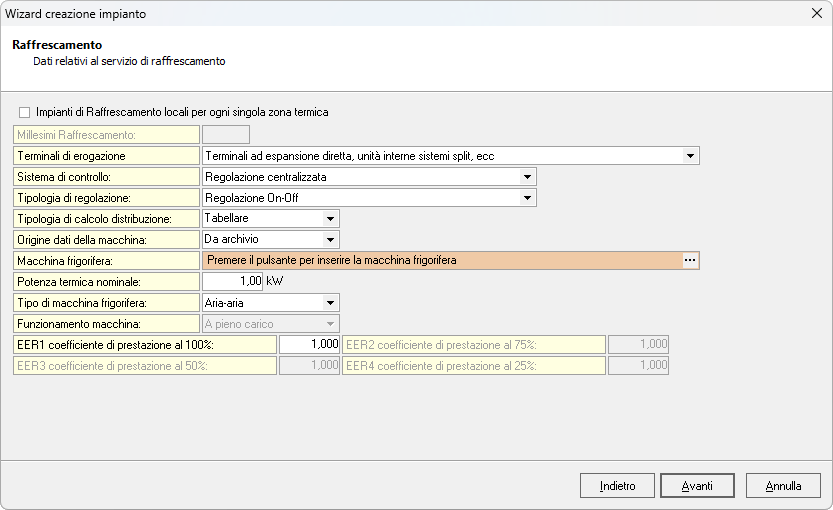

Nella pagina Raffrescamento è possibile indicare i dati della macchina frigorifera, i dati relativi ai sottosistemi di emissione e regolazione e l'eventuale produzione locale per zona termica.

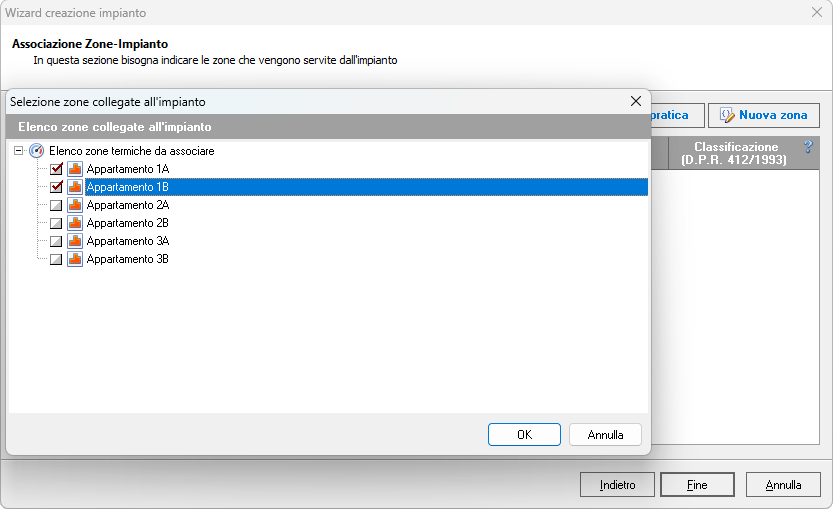

Associazione zone-impianto

Nell'ultima pagina Associazione Zone-Impianto vanno indicate le zone servite dall'impianto. In questa fase è possibile creare nuove zone termiche non precedentemente inserite nella pratica.

NOTA

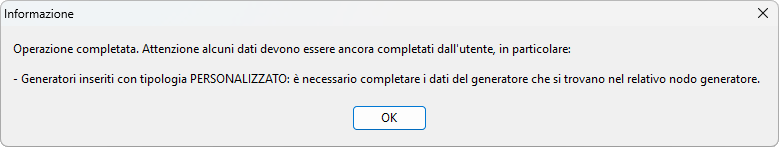

Alcuni dati dovranno essere completati dall'utente. I dati mancanti vengono segnalati dopo aver premuto su OK tramite un messaggio di informazione.
