Zona non servita
Euclide Certificazione Energetica consente l'inserimento di zone termiche non climatizzate o non servite dai medesimi impianti dell'edificio.
Inserimento zona non servita

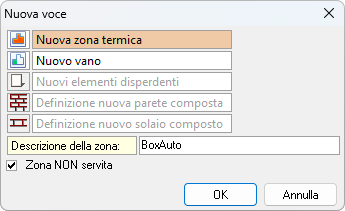

Per inserire una zona non servita, bisogna utilizzare i pulsanti Inserisci o Appendi dalla barra degli strumenti oppure dal pannello dei comandi. Nella maschera Nuova Voce, selezionare l'entità Nuova zona termica, inserire il nome della zona e attivare la spunta zona NON servita.

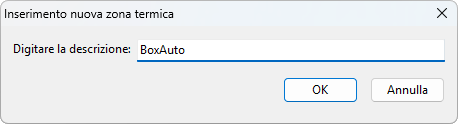

Alternativamente, tramite il pop-up menu associato al tasto destro del mouse nel nodo edificio, selezionare Appendi | Nuova zona NON servita e indicare il nome della zona.

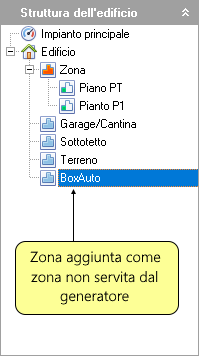

La nuova zona non servita sarà visualizzata nella Struttura dell'edificio con un'icona di colore diverso rispetto alle zone riscaldate.
Tipologie di zona non servita
Una zona non servita può essere:
- una zona dell'edificio non riscaldata
- una zona appartenente a un altro edificio confinante

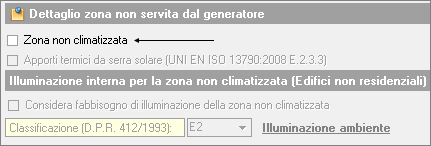

Se la zona è climatizzata ma alimentata da un impianto diverso (come nel caso di un appartamento termoautonomo adiacente), occorre togliere la spunta da Zona non climatizzata. In questo modo, il software assegna automaticamente la temperatura prevista dalla normativa per le zone riscaldate.
Se la zona è non riscaldata (ad esempio una cantina o un sottotetto), è necessario procedere al calcolo del fattore di scambio termico.
Se la zona non servita corrisponde a una serra solare, occorre attivare la spunta Apporti termici da serra solare (UNI EN ISO 13790:2008 E.2.3.3). Questa opzione permette di includere nel calcolo gli apporti termici generati dalla serra solare, valutando il suo contributo alla prestazione energetica complessiva dell'edificio.
Dopo aver attivato la spunta, è necessario impostare il campo Metodo di calcolo su di Progetto. In questa modalità, si potranno inserire dettagliatamente gli elementi che compongono la serra solare, come superfici vetrate, strutture di delimitazione e dati relativi all'irraggiamento solare.
FOCUS
Per edifici non residenziali, è possibile considerare il fabbisogno di illuminazione interna della zona non climatizzata attivando la voce Considera fabbisogno di illuminazione della zona non climatizzata. Successivamente, indicare la classificazione della zona e i dati relativi all'illuminazione premendo su Illuminazione ambiente.
Modalità di calcolo
Per il calcolo del fattore di scambio termico e delle temperature della zona, sono disponibili tre modalità:

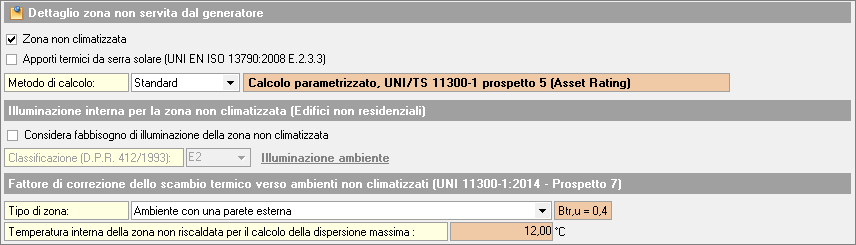

Standard: selezionare il tipo di ambiente secondo il Prospetto 7 della norma UNI 11300-1 (ad esempio piano interrato o seminterrato con serramenti esterni). Il software applica automaticamente il fattore di scambio termico in base alla tipologia selezionata.

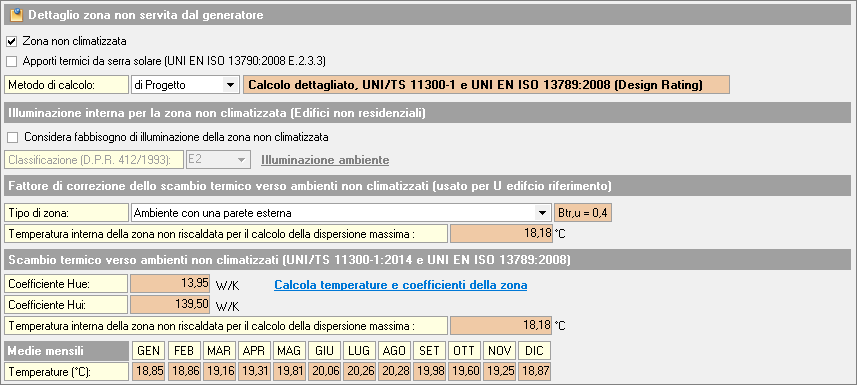

di Progetto: calcolare dettagliatamente le temperature medie mensili della zona non riscaldata premendo il pulsanteCalcola temperature e coefficienti della zonae compilando i dati richiesti.

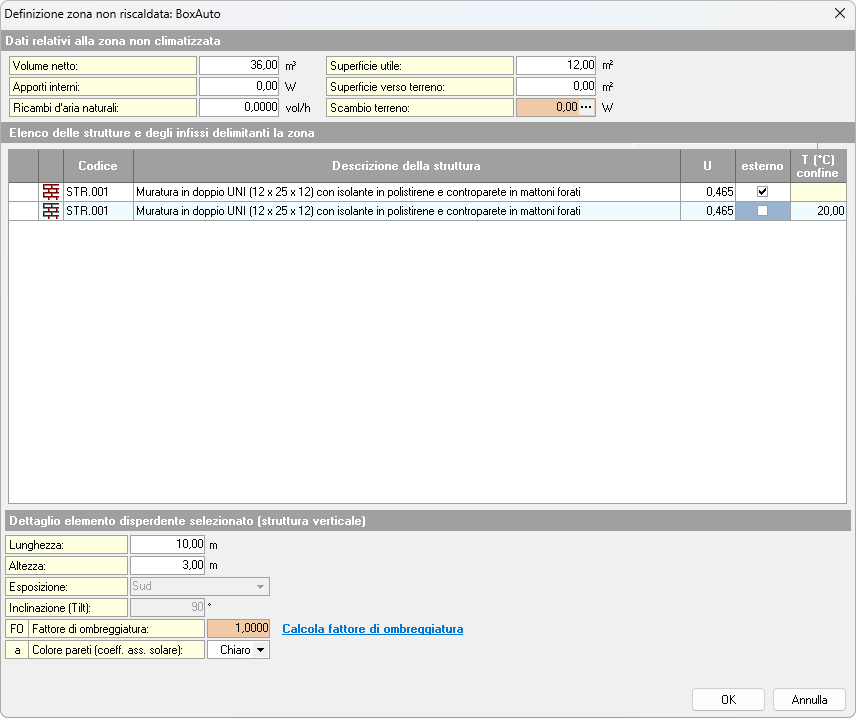

Nella finestra Definizione zona non riscaldata, attraverso le operazioni presenti nel menu associato al tasto destro, è possibile definire gli elementi (le pareti composte, i solai composti ecc...) che delimitano la zona, sia verso l'esterno che verso altri ambienti. Per strutture confinanti con altri ambienti, disattivare la spunta dalla colonna esterno e inserire la temperatura dell'ambiente adiacente nella colonna T (°C) confine. È possibile prelevare i dati delle strutture e degli infissi dall'archivio.
Dopo aver inserito i dati, premere Ok per calcolare automaticamente le temperature medie mensili e i coefficienti di scambio termico.

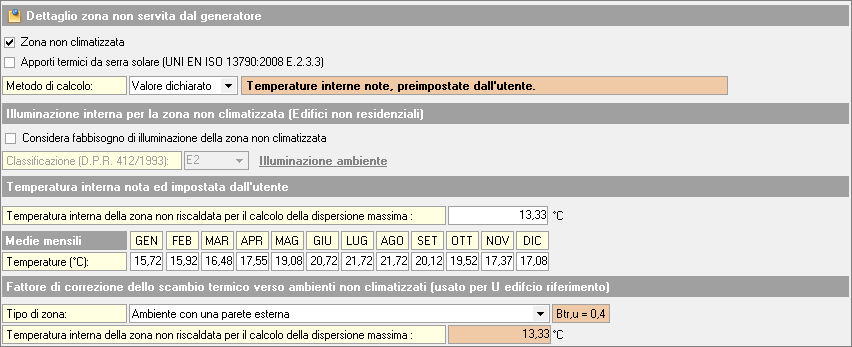

Valore dichiarato: impostare direttamente le temperature medie mensili e la temperatura interna della zona non riscaldata per il calcolo della dispersione massima.
Fattore di correzione
Il Fattore di correzione dello scambio termico verso ambienti non climatizzati viene utilizzato per il calcolo dell'edificio di riferimento.
