Ponte Termico: Solaio interno
Selezionando la tipologia di ponte termico Solaio interno, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.
Questo modello consente di analizzare il ponte termico che si crea lungo la linea di contatto tra una parete esterna e un solaio interno.

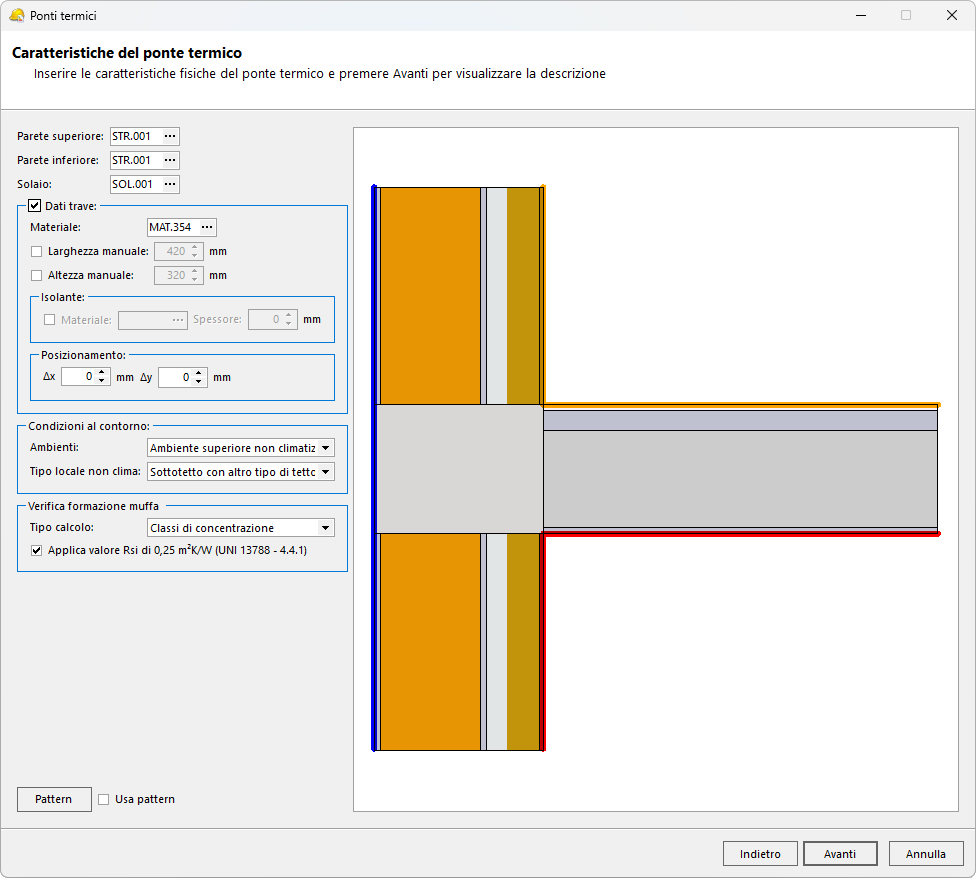

La schermata è suddivisa in due parti:
- Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione verticale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
- Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.
Selezione delle strutture
Occorre selezionare le strutture che compongono la parete e il solaio interno. La parete è rappresentata verticalmente, il solaio interno orizzontalmente a destra.
Per selezionare le strutture, premere il pulsante accanto al codice della struttura. Si aprirà la pagina di selezione delle strutture verticali (o orizzontali nel caso del solaio) dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere le tipologie desiderate tra quelle presenti in archivio.
Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata, come descritto nei paragrafi precedenti di questa guida.
Inserimento dati trave
Se nel ponte termico è presente una trave, occorre specificare il materiale di cui è composta. Le dimensioni di larghezza e altezza della trave sono proposte di default uguali rispettivamente alla larghezza della parete esterna e all'altezza del solaio, ma possono essere personalizzate. Tutte le misure devono essere inserite in millimetri.
Il posizionamento della trave si imposta tramite i campi delta x e delta y, che indicano rispettivamente lo scostamento orizzontale rispetto alla superficie esterna della parete e lo scostamento verticale rispetto alla superficie esterna del solaio. Con delta x = 0 e delta y = 0 la trave coincide con l'angolo esterno tra parete e solaio.
Impostazione zona riscaldata/non climatizzata
È possibile definire se i locali separati dal solaio interno sono entrambi riscaldati oppure se uno dei due è una zona non climatizzata. In quest'ultimo caso, vengono considerate temperature interne diverse e il flusso termico può risultare differente. Se è presente una zona non climatizzata, occorre anche inserire il tipo di ambiente non climatizzato; la linea che definisce le sue superfici interne verrà rappresentata in colore giallo.
Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
