Introduzione Impianto

All'interno della Struttura dell'edificio, la prima pagina riguarda i dati degli impianti che soddisfano i vari fabbisogni energetici dell'edificio.

Nuovo impianto

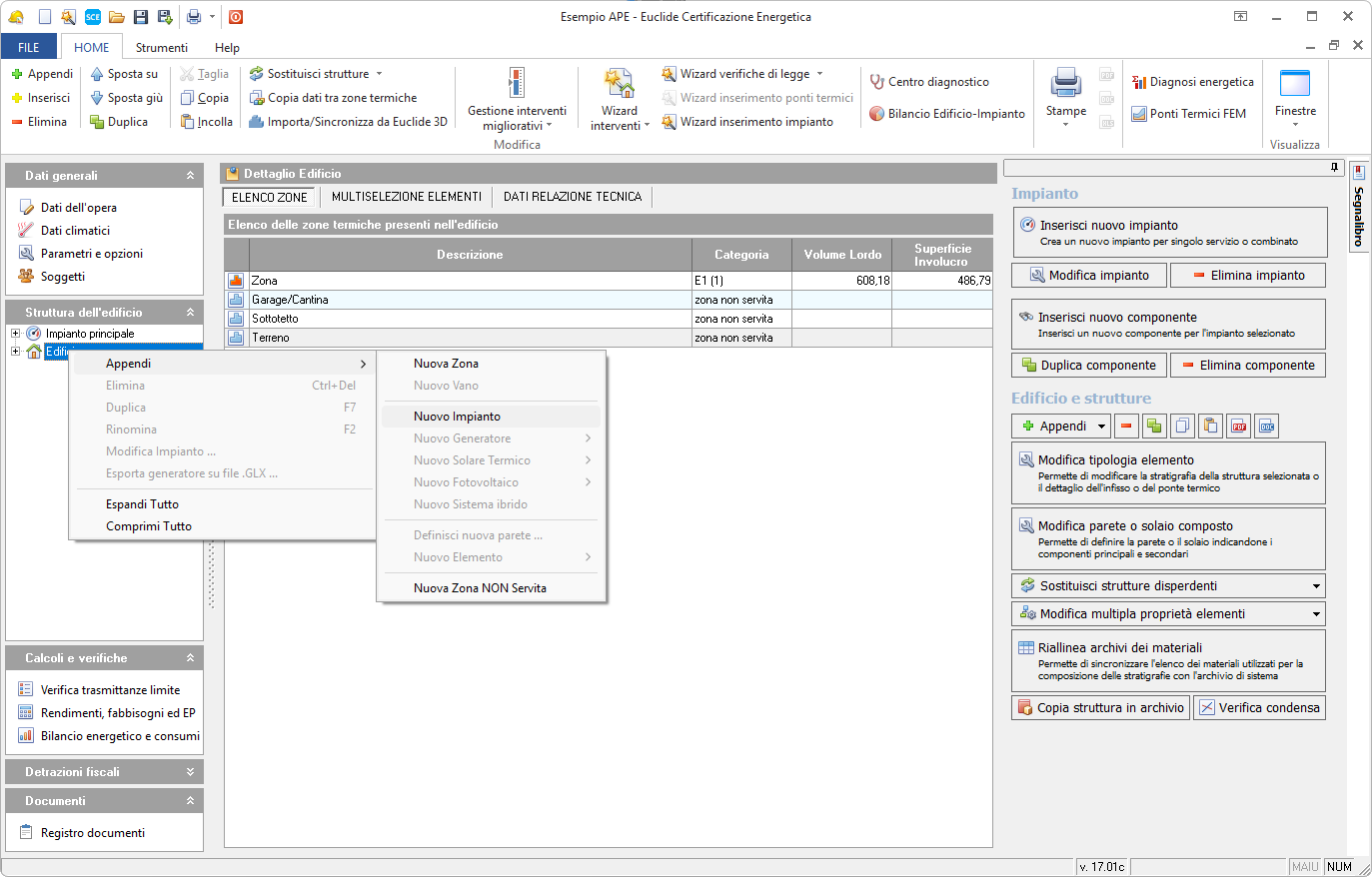

Per creare un nuovo impianto, è necessario cliccare con il tasto destro del mouse all'interno della sezione Struttura dell'edificio e selezionare Appendi | Nuovo impianto, come illustrato in figura.

In alternativa, per aggiungere un nuovo impianto, è possibile utilizzare la funzione Wizard inserimento impianto.

Oppure, dal pannello dei comandi, è possibile selezionare la funzione Inserisci nuovo impianto.

Si tratta di una procedura guidata che consente di definire i dati relativi ai sottosistemi dell'impianto termico.

Per maggiori informazioni sulla funzione Wizard inserimento impianto consultare la seguente sezione.

Dati impianto

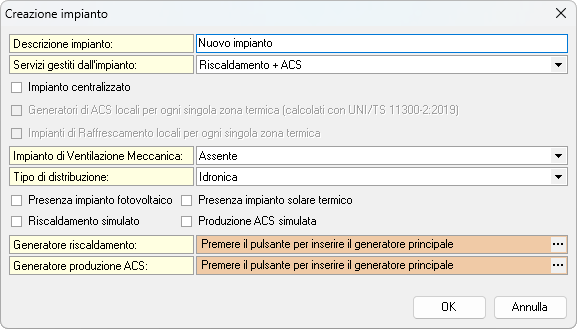

Nella finestra che appare, è possibile indicare la maggior parte dei dati necessari all'identificazione dell'impianto.

In primo luogo, occorre inserire una breve descrizione dell'impianto e selezionare i servizi gestiti, scegliendo tra le seguenti tipologie:

• Riscaldamento
• Riscaldamento + ACS
• ACS
• Raffrescamento
• Riscaldamento + Raffrescamento
• Riscaldamento + Raffrescamento + ACS
• Trasporto

Sono disponibili varie combinazioni, ad eccezione del servizio di trasporto, che deve essere gestito in un impianto separato.

Opzioni avanzate

Nel caso sia presente il servizio di ACS, è possibile abilitare la spunta su Generatori di ACS locali per ogni singola zona termica (calcolati con UNI/TS 11300-2:2019) per gestire la situazione in cui ogni zona termica disponga di un proprio generatore di ACS indipendente dall'impianto di riscaldamento. In questo caso, non sarà necessario inserire ogni generatore di ACS nell'elenco, ma si potranno inserire direttamente i dati nella pagina della zona. I rendimenti di produzione di ACS saranno calcolati secondo la UNI/TS 11300-2:2019.

Nel caso sia presente il servizio di Raffrescamento, è possibile abilitare la spunta su Impianti di raffrescamento locali per ogni singola zona termica. Questa opzione va selezionata quando l'edificio è dotato di singoli impianti di climatizzazione estiva per ogni zona termica. Le caratteristiche degli impianti dovranno essere specificate nella pagina Raffrescamento di ciascuna zona, in modo analogo a quanto avviene per il servizio di ACS in caso di generatori locali.

Ventilazione

Successivamente, occorre indicare se è presente un impianto di ventilazione meccanica, scegliendo tra le seguenti opzioni:

• Assente
• Solo ventilazione
• Ventilazione + Riscaldamento

Distribuzione

Indicare quindi il tipo di distribuzione selezionando una delle seguenti opzioni:

• Idronica
• Aeraulica
• Mista
• Ad espansione diretta

Generatorie e rinnovabili

Sempre all'interno della finestra Creazione impianto, è possibile aggiungere subito i generatori che fanno parte dell'impianto, attingendo direttamente dall'archivio per quanto riguarda i generatori per il riscaldamento e la produzione di ACS, oppure attivando la spunta su Presenza impianto fotovoltaico e/o Presenza impianto solare termico per inserire i relativi impianti.

Una volta creato l'impianto, sarà possibile completare o modificare i dati dell'impianto stesso e dei generatori eventualmente inseriti nei relativi pannelli.

Sezioni impianto

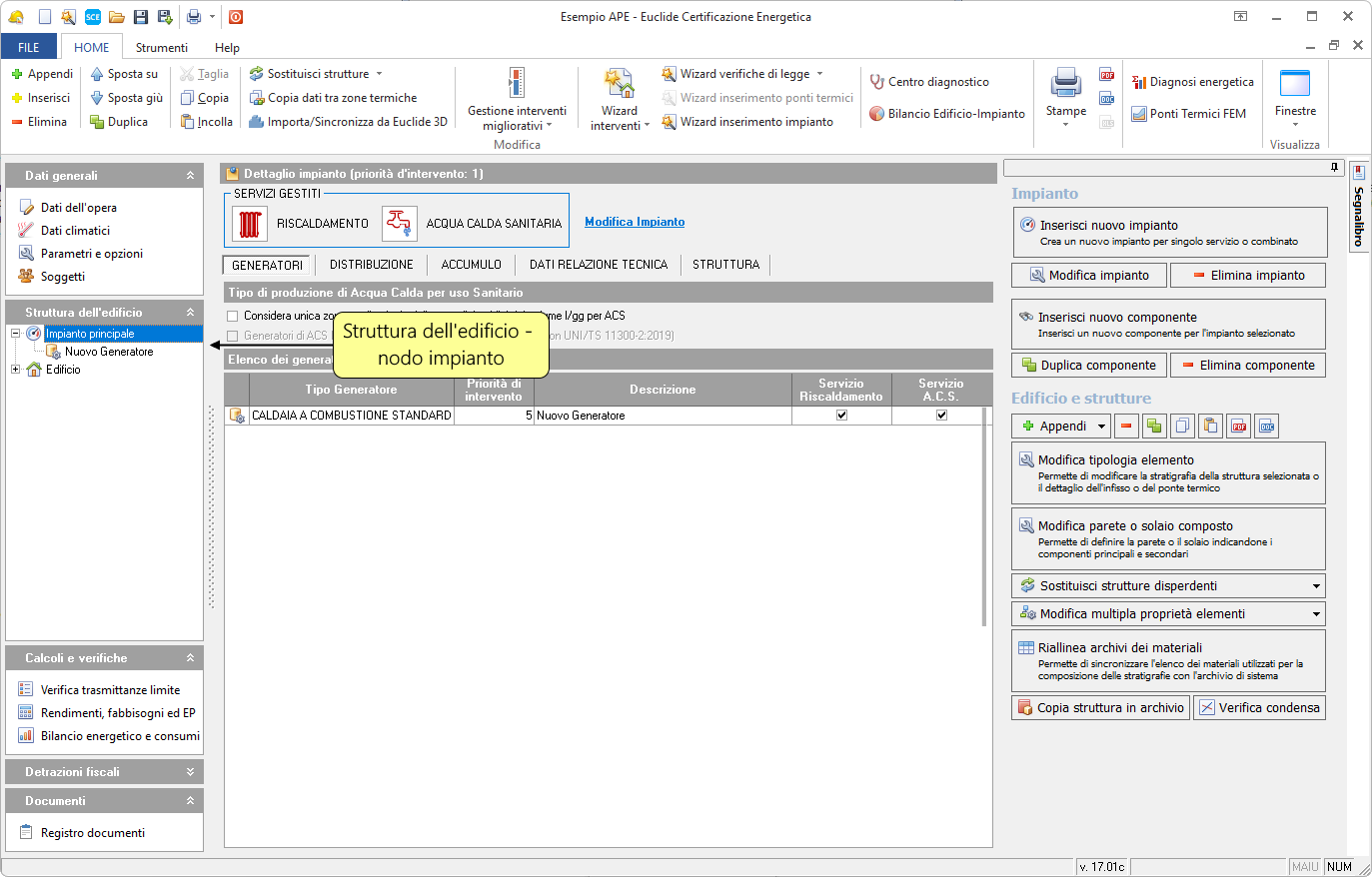

In base alle scelte effettuate, dopo aver cliccato sul tasto Ok, la pagina dell'impianto sarà suddivisa in più sezioni selezionabili tramite gli appositi pulsanti posti nella parte alta dello schermo.

• Nella sezione Generatori è presente il riepilogo dei generatori che compongono l'impianto.
• La sezione relativa alla Distribuzione consente di inserire i dati dell'impianto di distribuzione di riscaldamento e ACS.
• Nella sezione Accumulo è possibile specificare la presenza e le caratteristiche di eventuali accumuli per riscaldamento e ACS.
• La sezione Raffrescamento contiene i dati dell'impianto per il raffrescamento estivo dell'edificio.
• La pagina Aeraulica consente invece di inserire i dati di un eventuale impianto ad aria.
• L'ultima sezione, denominata Dati relazione tecnica, permette di inserire alcune descrizioni che saranno poi utilizzate nelle stampe relative all'impianto.

Trasporto

Per inserire il servizio di trasporto, è necessario creare un impianto ad hoc impostando nel campo Servizi gestiti dall'impianto l'opzione Trasporto.

Nella relativa pagina Trasporto è possibile indicare gli impianti di trasporto per persone e/o cose.

Più impianti

A seconda delle esigenze, Euclide Certificazione Energetica consente di inserire più nodi Impianto, utilizzando la stessa procedura descritta sopra.

Associazione zone

Una volta creato l'impianto o gli impianti, ricordarsi di associare a ciascuna zona il relativo impianto. Si veda il paragrafo Impianti.
