Ponte Termico: Angolo

Selezionando la tipologia di ponte termico Angolo, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.

Questo modello consente di analizzare il ponte termico che si crea lungo l'angolo tra due pareti, con o senza la presenza di un pilastro.

La schermata è suddivisa in due parti:

• Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione orizzontale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
• Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.

Selezione della tipologia di angolo

La prima scelta riguarda la tipologia di angolo, tra quattro sotto-tipi disponibili:

• Angolo sporgente con pilastro
• Angolo sporgente senza pilastro
• Angolo rientrante con pilastro
• Angolo rientrante senza pilastro

Nel caso di angolo sporgente, le superfici esterne sono rappresentate dalle linee blu in alto e a sinistra della stratigrafia, mentre quelle interne dalla linea rossa interna all'angolo. Per l'angolo rientrante, le superfici esterne (linee blu) sono nella parte interna dell'angolo, mentre le superfici interne (linee rosse) sono nella parte superiore e sinistra della stratigrafia.

Selezione delle strutture delle pareti

Occorre selezionare le strutture che compongono le due pareti che formano l'angolo:

• Parete 1: rappresentata in verticale nella stratigrafia
• Parete 2: rappresentata in orizzontale

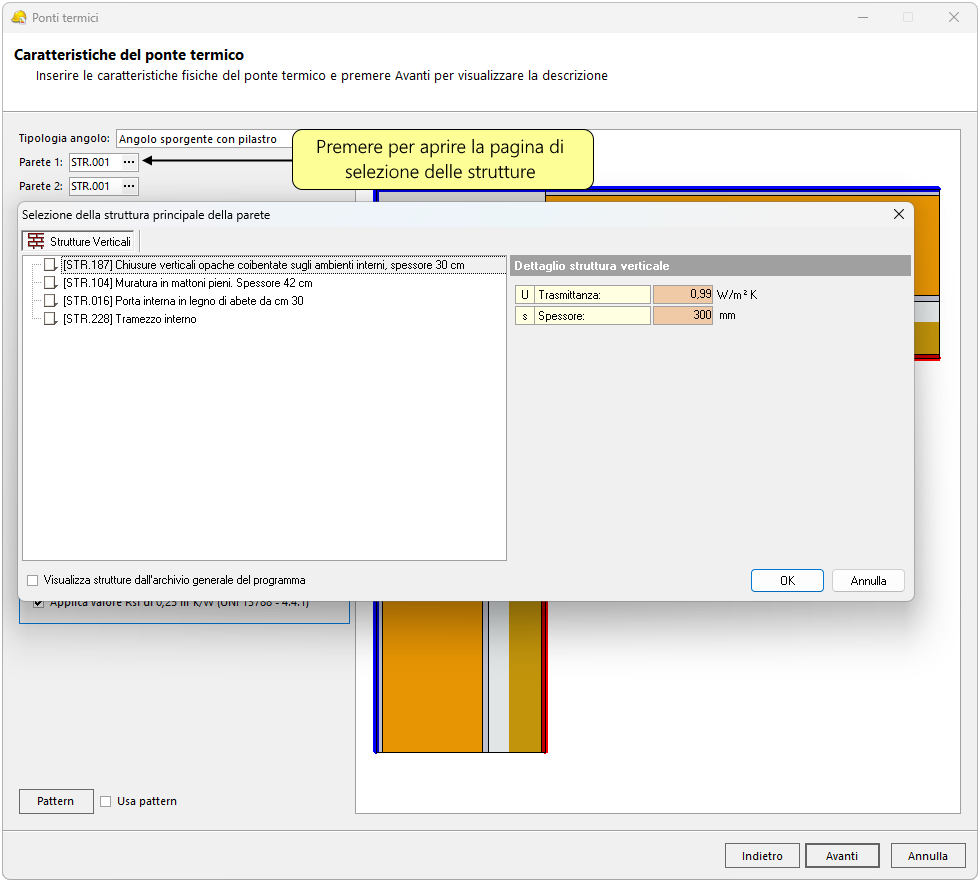

Le strutture possono essere uguali o diverse tra loro. Per selezionare le strutture, premere il pulsante accanto al codice della struttura e scegliere la tipologia desiderata dall'archivio delle strutture verticali. Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata.

Si rimanda alla sezione dedicata per le modalità di inserimento delle strutture verticali in archivio.

Inserimento dati pilastro

Se la tipologia di angolo prevede un pilastro, saranno visibili i relativi campi da compilare:

• Selezionare il materiale del pilastro tramite il pulsante accanto al codice materiale, scegliendo dall'archivio materiali.

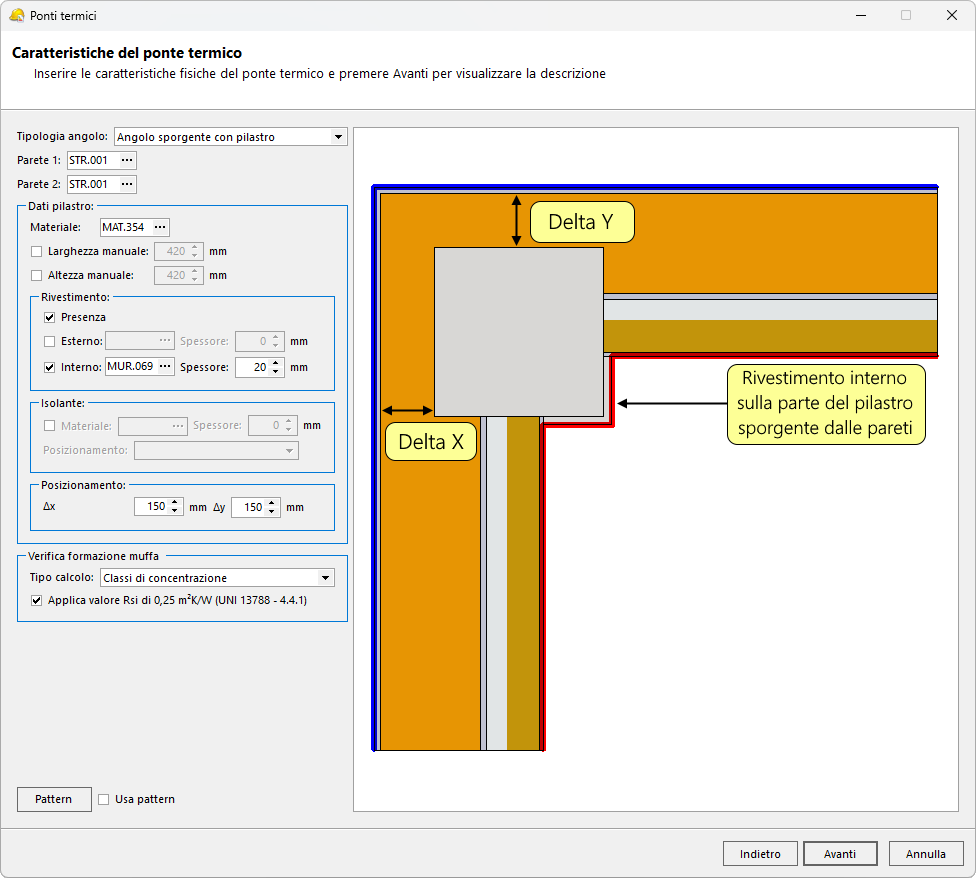

• L'altezza e la larghezza del pilastro sono considerate pari rispettivamente allo spessore di Parete 2 e Parete 1. Per inserire dimensioni diverse, attivare il flag Larghezza Manuale e/o Altezza Manuale e specificare i valori desiderati in millimetri.
• È possibile inserire i dati di un eventuale strato di isolante sul pilastro, specificando se presente sui lati esterni, interni o su entrambi. Le diciture interno ed esterno si riferiscono all'edificio: per angoli sporgenti, l'isolante esterno è rappresentato sopra e a sinistra del pilastro; per angoli rientranti, sotto e a destra.
• Inserire lo spessore dell'isolante in millimetri.
• È prevista la possibilità di inserire un rivestimento sul pilastro, specificando materiale, spessore e posizionamento (interno e/o esterno). Il rivestimento può essere diverso tra interno ed esterno e viene applicato solo alla parte sporgente del pilastro rispetto alle pareti.
• Il posizionamento del pilastro si imposta tramite i campi Delta x e Delta y, che indicano lo scostamento orizzontale e verticale rispetto alle superfici esterne delle pareti. Con Delta x = 0 e Delta y = 0 il pilastro coincide con l'angolo esterno.

Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
