Ponte Termico: Compluvio

Selezionando la tipologia di ponte termico Compluvio, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.

Questo modello consente di analizzare il ponte termico che si crea lungo la linea di contatto di una struttura esterna, tipicamente una copertura, con inclinazione verso l'interno.

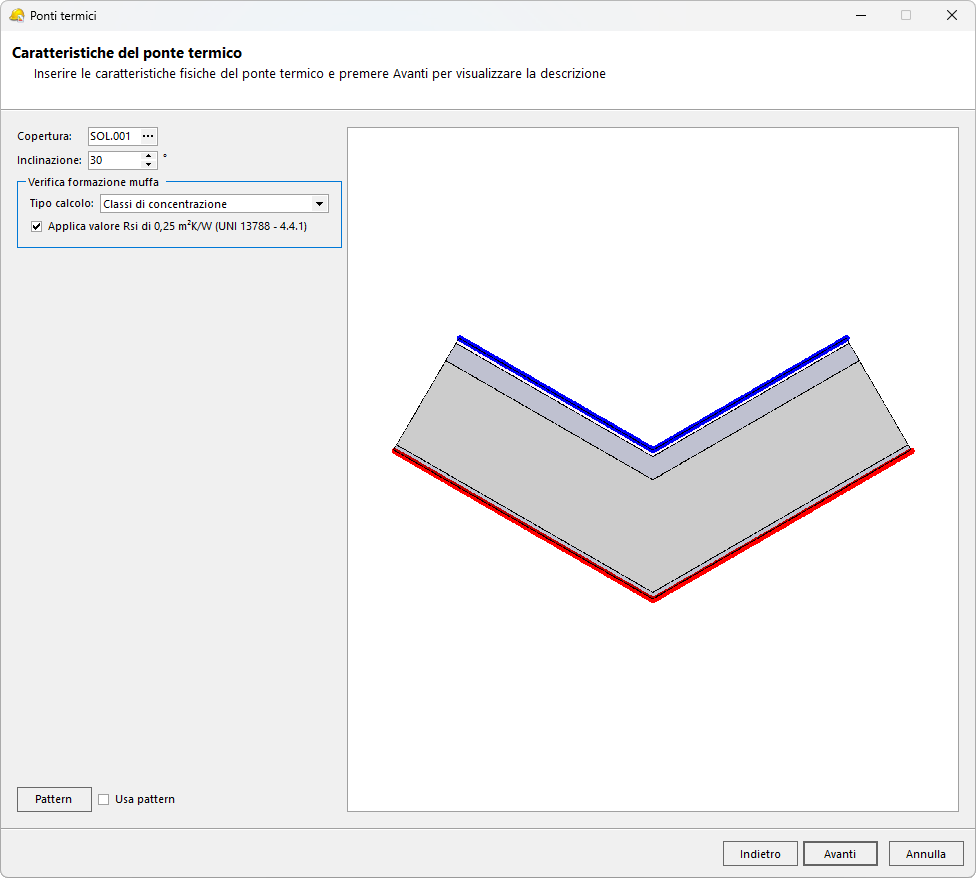

La schermata è suddivisa in due parti:

• Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione verticale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
• Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.

Selezione della struttura e impostazione inclinazione

Per questa tipologia di ponte termico è necessario selezionare la struttura che compone la copertura e inserire l'inclinazione.

Per selezionare la struttura, premere il pulsante accanto al codice della struttura. Si aprirà la pagina di selezione delle strutture orizzontali dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere la tipologia desiderata tra quelle presenti in archivio.

Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata, come descritto nei paragrafi precedenti di questa guida.

Successivamente, inserire nell'apposito campo l'angolazione in gradi.

Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
