Rendimenti, fabbisogni, EP
La funzione Rendimenti, fabbisogni ed EP è disponibile nel gruppo Calcoli e Verifiche dell'indice del documento e consente di elaborare i calcoli e le verifiche nelle pratiche di progetto, fornendo un riepilogo dettagliato dei risultati.

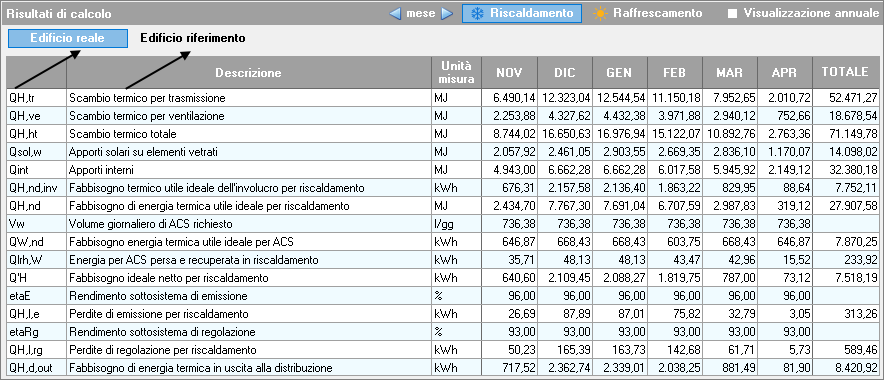

Visualizzazione dati edificio reale e di riferimento
In caso di pratica di progetto, nella parte superiore della pagina è possibile scegliere se visualizzare i dati relativi all'edificio reale o all'edificio di riferimento, utilizzando gli appositi pulsanti.
Risultati di calcolo
Nella parte centrale della pagina sono riportati i risultati relativi a dispersioni, apporti, fabbisogni e rendimenti. I dati sono suddivisi per servizio: riscaldamento, acqua calda sanitaria (ACS), ventilazione meccanica, raffrescamento, illuminazione e trasporto.
L'accesso alle diverse pagine avviene tramite i pulsanti in alto a destra. Accanto a questi pulsanti sono presenti le frecce per scorrere i vari mesi. Per ciascun servizio viene visualizzato il valore mensile e il totale stagionale. I risultati sono espressi in MJ, kWh, l/gg e %.
NOTA
Ogni riga dei risultati è contrassegnata da una lettera che identifica il servizio:
H: riscaldamentoC: raffrescamentoW: acqua calda sanitaria (ACS)L: illuminazioneV: ventilazione meccanicaT: trasporto
FOCUS

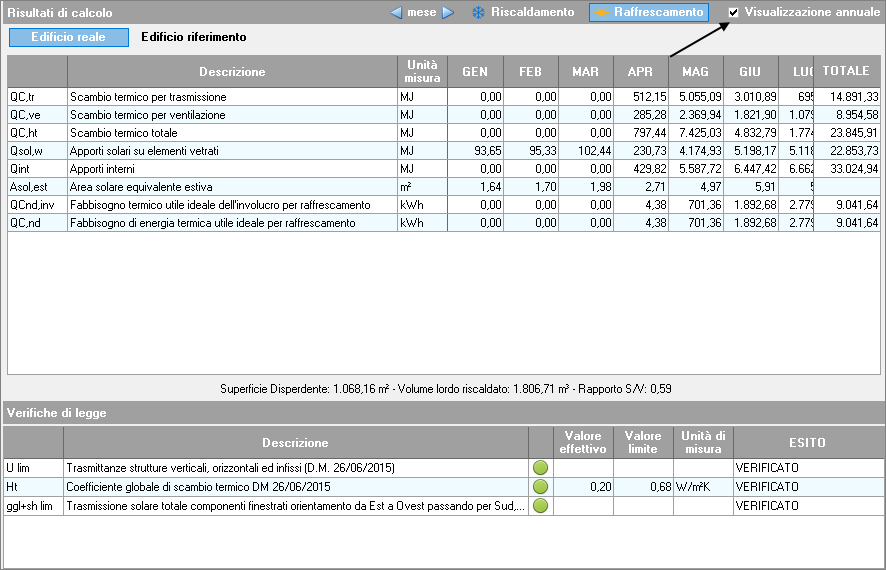

Il calcolo viene effettuato per tutti i dodici mesi dell'anno. Per visualizzare i risultati mensili, attivare la spunta Visualizzazione annuale.

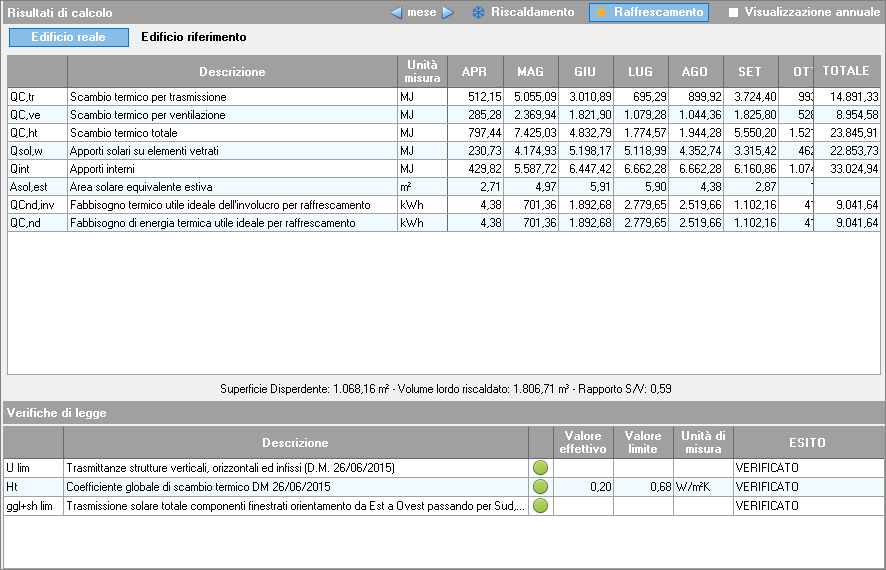

Dettaglio raffrescamento
Premendo sul pulsante Raffrescamento, se presente il relativo fabbisogno, viene visualizzato il dettaglio del calcolo del fabbisogno dell'involucro edilizio per la stagione estiva.
Il calcolo della prestazione energetica estiva dell'edificio è effettuato secondo la norma UNI/TS 11300-1 e determina il fabbisogno termico ideale dell'involucro (QC,nd). Il valore annuale, rapportato alla superficie o al volume dell'edificio, fornisce il parametro EpC,nd, soggetto a verifica di legge. Se è presente un impianto di climatizzazione estiva, vengono considerati anche i rendimenti e le perdite degli impianti.
Altri fabbisogni
Sono disponibili anche le pagine per il calcolo dei fabbisogni di illuminazione interna e trasporto (quest'ultimo richiesto solo per edifici non residenziali).

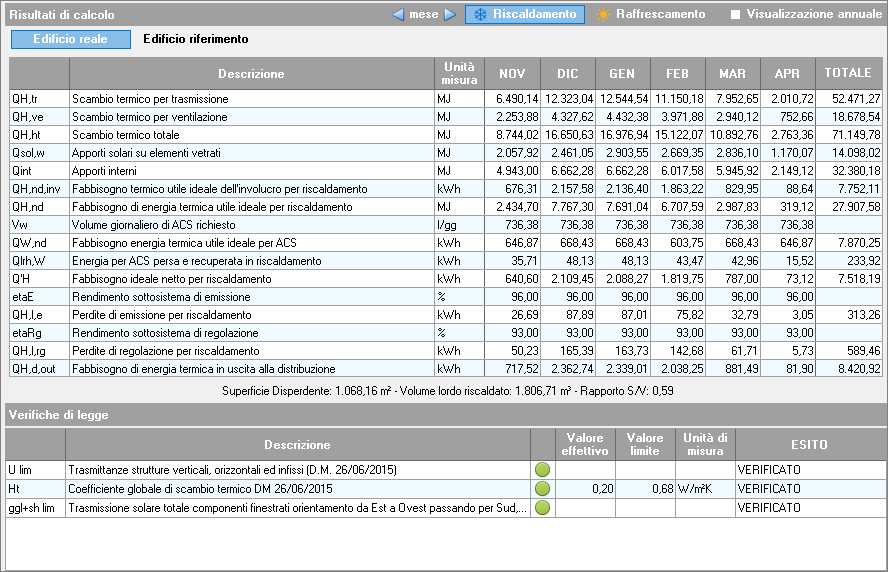

Verifiche di legge
Nella parte inferiore della pagina sono riportate le verifiche di legge. Le righe visualizzate variano in base al tipo di intervento e ai parametri di calcolo impostati dall'utente.
Il valore effettivo di ciascun parametro soggetto a verifica viene confrontato con il rispettivo valore limite previsto dalla normativa. Nella colonna Esito è possibile verificare quali parametri risultano conformi VERIFICATO e quali non rispettano i requisiti Non VERIFICATO.
I risultati delle verifiche sono evidenziati con un pallino verde VERIFICATO o rosso Non VERIFICATO.
