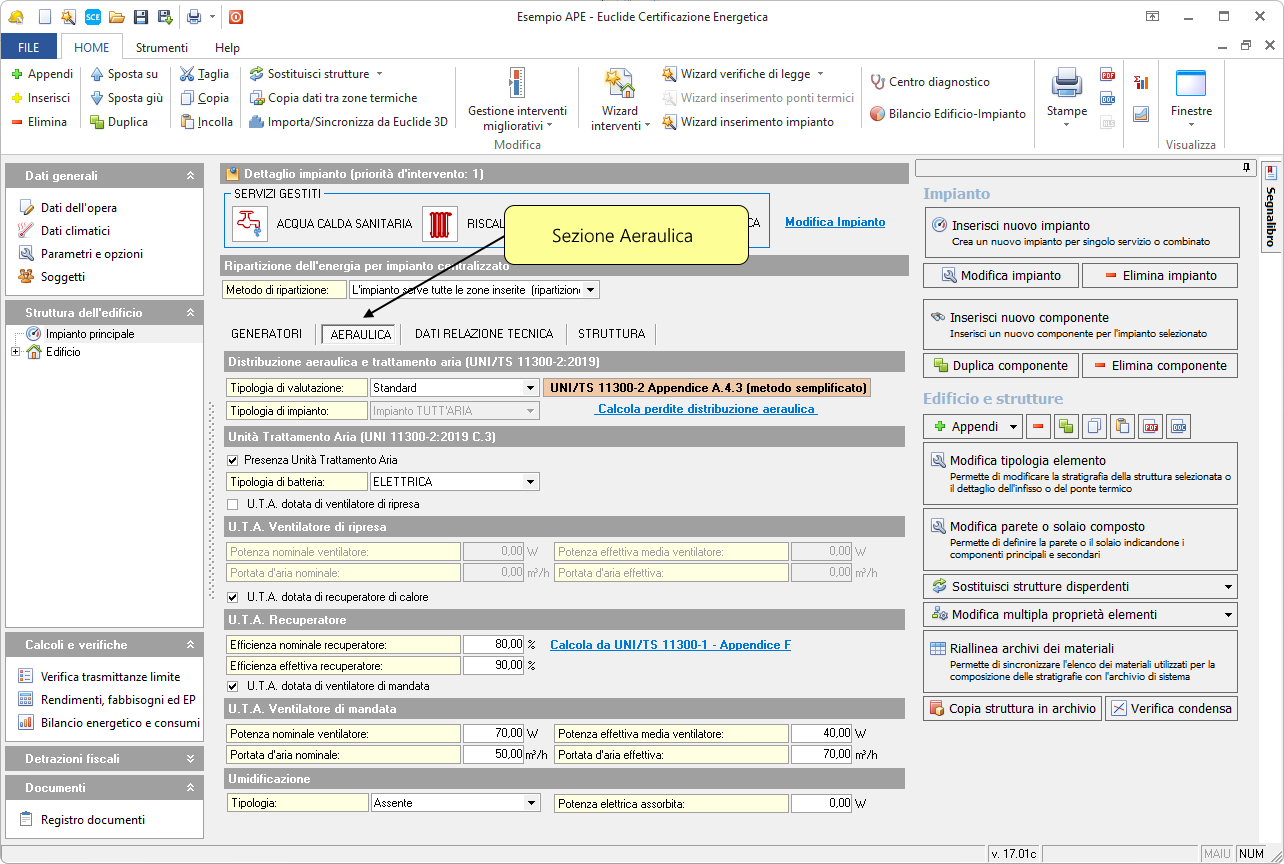

Aeraulica

La sezione Aeraulica dell'Impianto consente di inserire i dati necessari per i calcoli relativi agli impianti di distribuzione ad aria.

Questa sezione è visibile solo se, al momento della creazione dell'impianto, è stata selezionata come tipologia di distribuzione Aeraulica o Mista. In questo caso vengono attivati i campi necessari per inserire tutti i dati utili al calcolo del fabbisogno delle batterie dell'Unità Trattamento dell'Aria (U.T.A.) e dei fabbisogni elettrici dei ventilatori.

Dati principali

Nei campi successivi occorre indicare la tipologia di valutazione (Di Progetto o Standard) e la tipologia di impianto (impianto tutt'aria o impianto misto).

Se è presente una U.T.A., abilitare la spunta su Presenza Unità Trattamento Aria e specificare la tipologia di batteria (ad acqua o elettrica), i dati dei ventilatori di mandata e di ripresa, e se è presente un recuperatore di calore.

Calcolo perdite condotte

Le perdite attraverso le condotte d'aria e le relative temperature devono essere calcolate suddividendo l'impianto in tratti di condotte omogenee per caratteristiche e ubicazione.

Si calcolano quindi le temperature in ingresso e uscita di ogni singolo tratto, fino a ottenere la temperatura richiesta in uscita dall'U.T.A. e da qui il suo fabbisogno di energia termica.

L'analisi delle condotte viene effettuata in una finestra dedicata, che appare selezionando il tasto Calcola perdite distribuzione aeraulica.

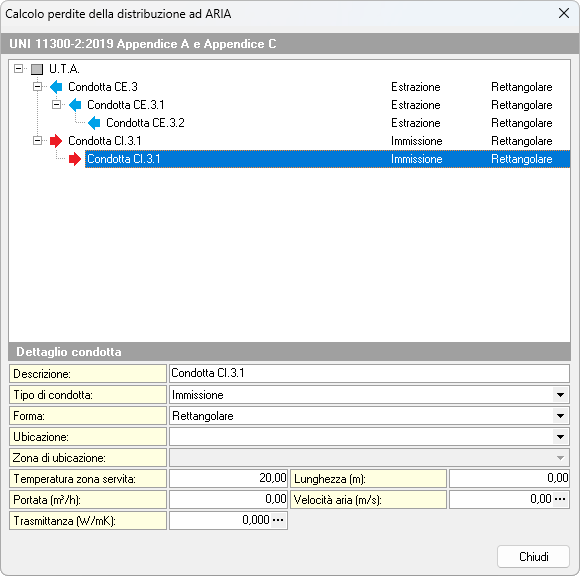

Dati condotte

Questa finestra, analogamente a quella relativa alle perdite di distribuzione ad acqua, è divisa in due parti: nella parte superiore si trova l'elenco delle condotte, rappresentate in una struttura ad albero che può avere più livelli, partendo da quelle collegate all'UTA (allineate più a sinistra) fino ad arrivare a quelle collegate ai terminali delle utenze (allineate più a destra).

Nella parte inferiore della finestra viene mostrato il dettaglio della condotta selezionata. Qui è possibile inserire i dati per effettuare il calcolo delle perdite per la singola condotta.

Se la condotta è inserita in una zona termica, scegliendo dall'elenco la zona di ubicazione, verrà presa la sua temperatura media mensile come temperatura esterna della condotta.

I dati di conduttività dell'isolante della condotta e la sua lunghezza sono dati di progetto, mentre il diametro equivalente esterno ed interno, se non sono noti, possono essere calcolati con l'apposita finestra che compare selezionando il pulsante Calcola.

La velocità dell'aria nel tratto di condotta, se non è nota, può essere inserita con l'aiuto del Prospetto A.7 della UNI/TS 11300-2:2019, sempre selezionando il tasto a fianco del campo.

Le operazioni

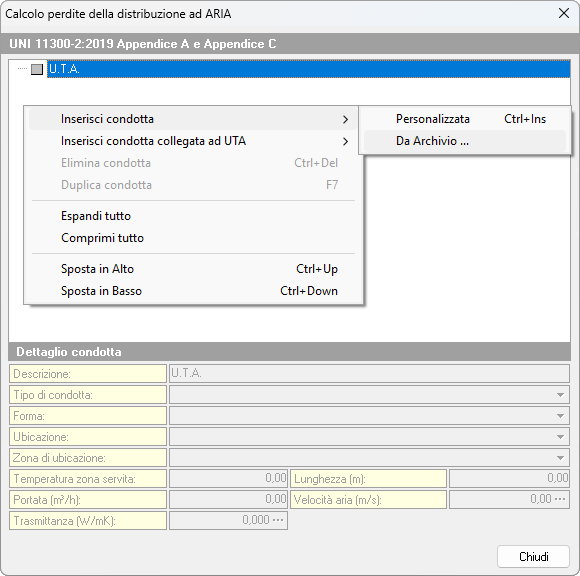

Premendo il tasto destro è possibile compiere operazioni sull'elenco delle condotte come aggiungere, cancellare, duplicare, spostare e altre.

È possibile prelevare le condotte d'aria direttamente dall'archivio utilizzando il comando Inserisci condotta | Da archivio.

Questo comando consente di richiamare una condotta d'aria già inserita all'interno dell'archivio, prelevandone direttamente i dati senza doverli reinserire manualmente.

Recuperatore di calore

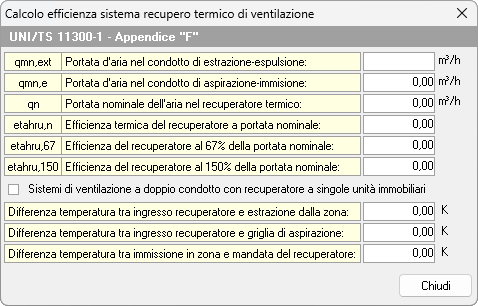

I dati riguardanti l'efficienza di un eventuale recuperatore di calore possono essere inseriti manualmente, se noti, oppure calcolati attraverso l'Appendice F della UNI/TS 11300-1. Selezionando l'apposito tasto si apre la finestra per il calcolo dell'efficienza.
