Generatori

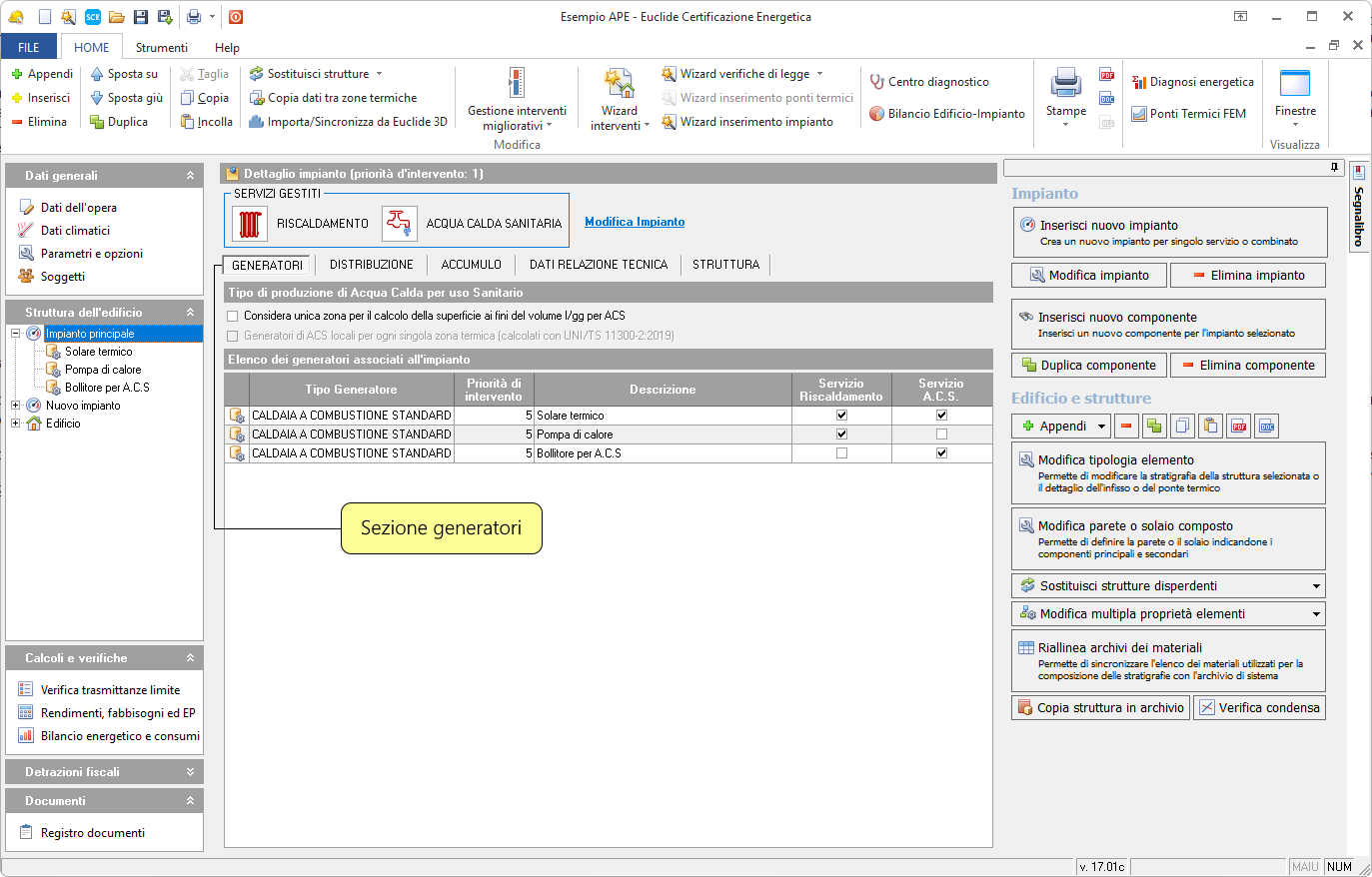

Nella prima sezione dell'Impianto si trova l'elenco dei generatori associati all'impianto.

Inserimento dei generatori

Per aggiungere nuovi generatori, è possibile prelevarli dall'archivio o inserirli come personalizzati. Per farlo, bisogna utilizzare il pulsante + nella barra degli strumenti, il pannello dei comandi oppure il menu associato al tasto destro del mouse sull'elenco generatori e quindi sul comando Appendi generatore.

Per visualizzare la pagina di dettaglio di un generatore, è sufficiente fare doppio click sul generatore desiderato nell'elenco.

Oltre alla Descrizione e al Tipo di generatore, il software riepiloga i servizi effettuati da ciascun generatore riportando le spunte nelle relative colonne.

Nella colonna Priorità di intervento viene indicata la priorità secondo la norma UNI 11300-4.

FOCUS

Ad esempio, al fotovoltaico corrisponde il numero -1 come priorità di intervento, quindi agirà sempre per primo. Non presentando spunte sulle ultime due colonne, il fotovoltaico non interviene sul fabbisogno di servizio, ma solo sul fabbisogno elettrico.

NOTA

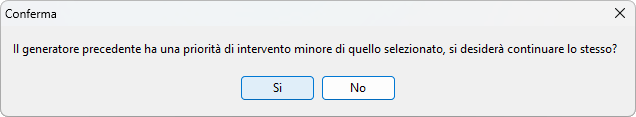

La priorità di intervento dipende dall'ordine in cui sono indicati i vari generatori. È possibile modificare la priorità utilizzando i tasti Sposta Su e Sposta Giù presenti nella barra degli strumenti o dal menu associato al tasto destro del mouse. Ad esempio, spostando in alto un bollitore per ACS che di default ha priorità più bassa (livello 5) rispetto a una pompa di calore (livello 4), il programma avverte che il generatore precedente ha una priorità minore ed è necessario indicare se si desidera continuare. Selezionando Sì, il bollitore per ACS passerà sopra la pompa di calore nell'elenco.

Esportazione ed Importazione da file .GLX

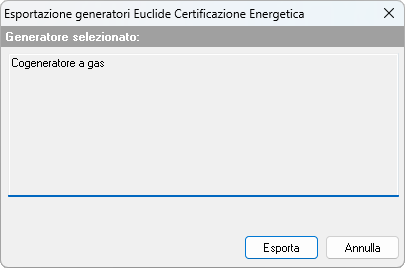

All'interno della struttura dell'edificio, nel nodo Impianto, tramite il menu contestuale accessibile con il tasto destro del mouse, è possibile scegliere la funzione Esporta generatore su file .GLX.

La funzione Esporta generatore su file .GLX consente di creare un file di esportazione in formato .GLX contenente tutti i dati del generatore selezionato.

NOTA

Questa operazione è particolarmente utile quando si ha la necessità di trasferire un generatore su un altro dispositivo. In questo modo è possibile importare i dati in maniera rapida ed efficiente, evitando di doverli inserire nuovamente da zero.

È possibile utilizzare il file .GLX precedentemente esportato tramite la funzione Appendi | Nuovo generatore | Importa da file .GLX.

Produzione ACS

Da questa pagina è possibile indicare il tipo di produzione di ACS.

Abilitando la spunta su Considera unica zona per il calcolo della superficie ai fini del volume I/gg per ACS, il programma considererà il totale della superficie utile di tutte le zone termiche presenti per il calcolo del volume di l/gg per ACS.

Abilitando la spunta su Generatori di ACS locali per ogni singola zona termica, è possibile gestire il caso in cui ogni zona termica abbia un proprio generatore di ACS indipendente dall'impianto di riscaldamento. In questo caso, non sarà necessario inserire ogni generatore di ACS nell'elenco, ma si potranno inserire direttamente i dati nella pagina della zona. I rendimenti di produzione di ACS saranno calcolati secondo la UNI/TS 11300-2:2019.
