Fotovoltaico

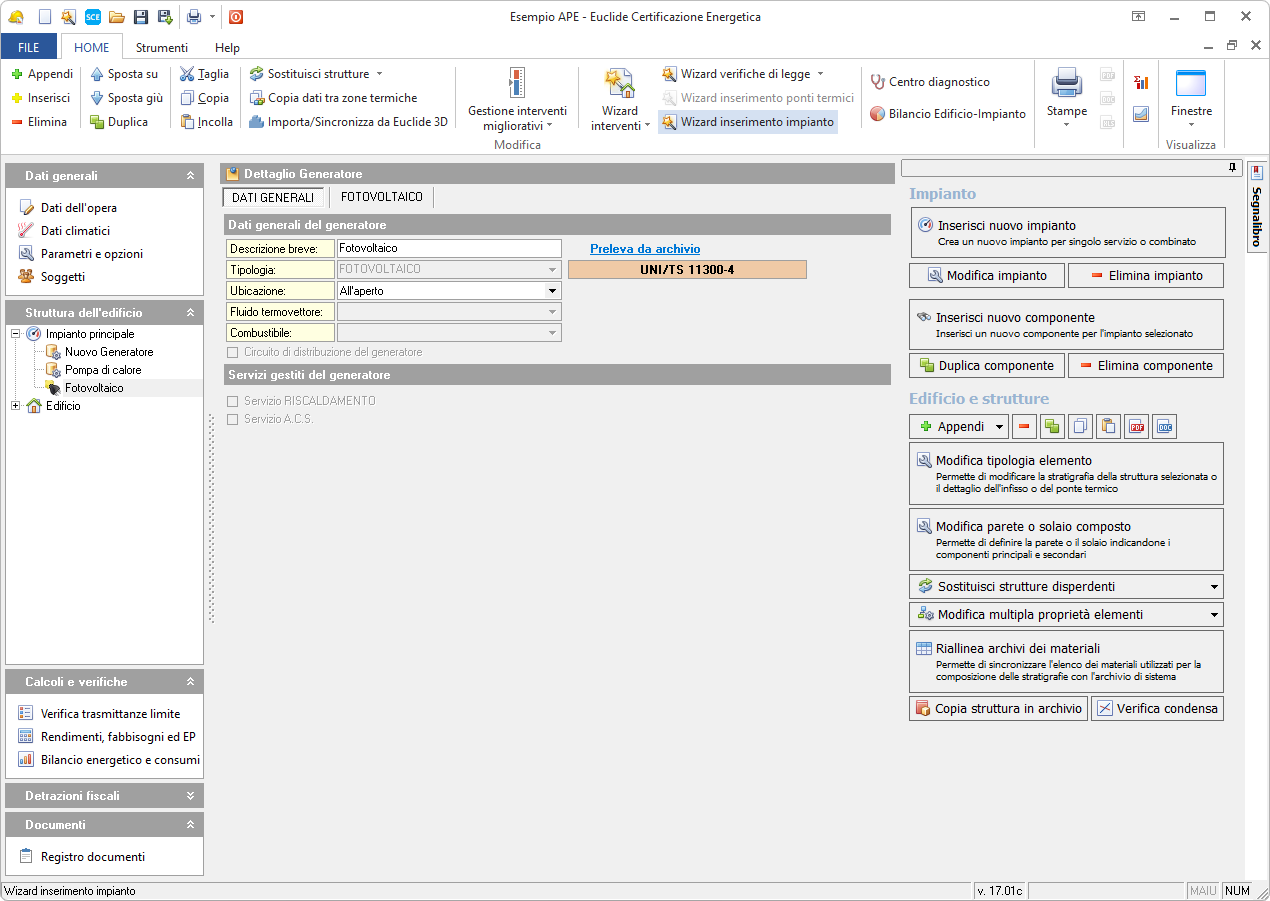

Nella pagina Dati generali del Fotovoltaico è necessario inserire una descrizione breve dell'impianto.

NOTA

Il fotovoltaico non interviene sul fabbisogno di servizio, ma solo sul fabbisogno elettrico.

Inserimento dati

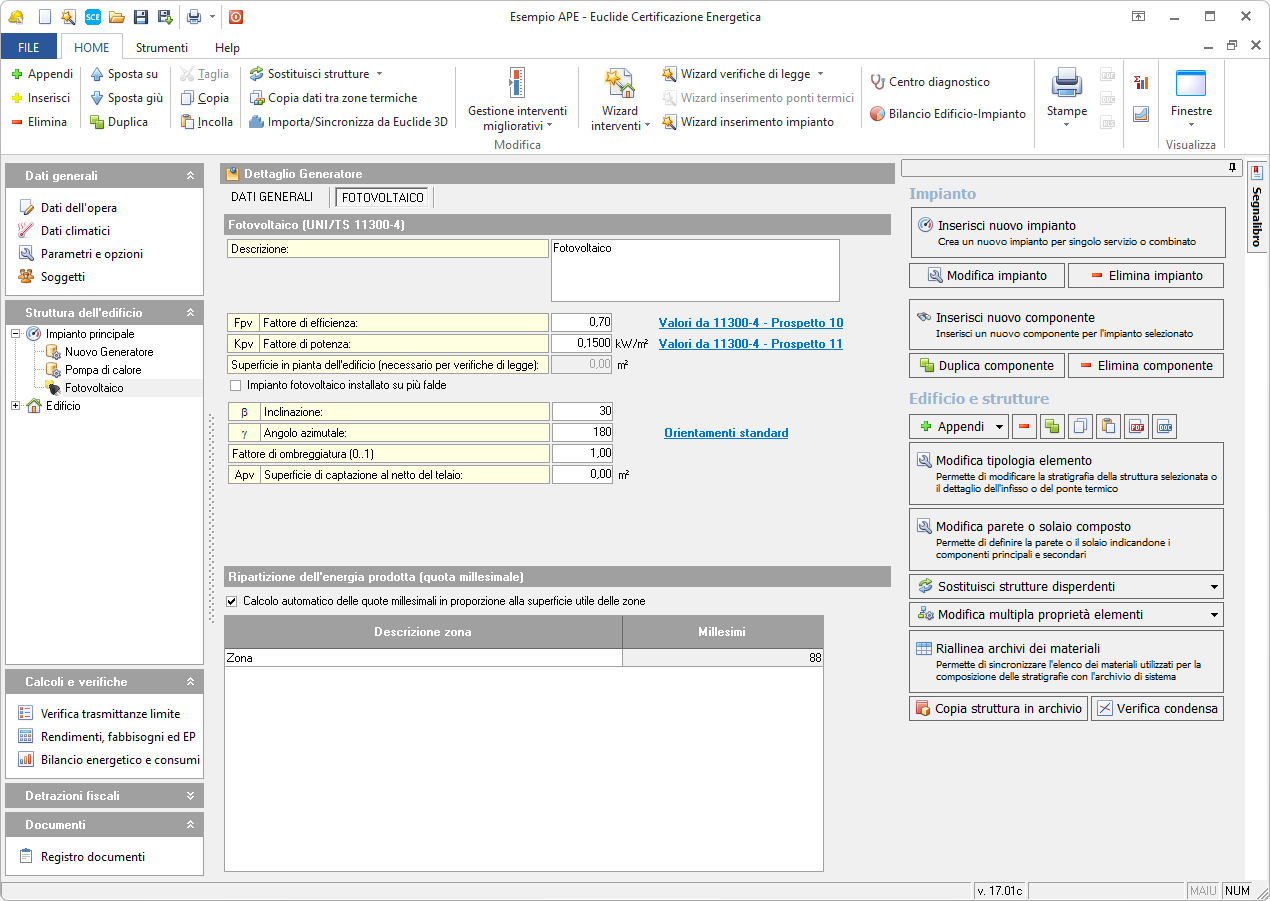

Nella pagina Fotovoltaico occorre inserire tutti i dati necessari per il calcolo dell'energia elettrica prodotta dall'impianto fotovoltaico presente nell'edificio.

L'energia prodotta dipende dalla radiazione solare, dalla potenza di picco installata e dal fattore di efficienza dell'impianto. Euclide Certificazione Energetica utilizza i dati climatici della località e richiede l'inserimento dei seguenti parametri:

• Inclinazione rispetto all'orizzonte
• Angolo azimutale (se non noto, è possibile selezionare l'orientamento tramite il pulsante dedicato)
• Fattore di ombreggiatura (valore tra 0 e 1)
• Superficie di captazione dell'impianto
• Fattore di efficienza
• Fattore di potenza

Questi dati sono normalmente forniti dal produttore. Se non disponibili, è possibile selezionare i valori tramite i pulsanti a lato del campo.

NOTE

Per il Fattore di ombreggiatura 1 indica assenza di ombreggiatura e 0 ombreggiatura totale.

Nel caso di pratiche di progetto, è necessario inserire la Superficie in pianta dell'edificio, ovvero l'area coperta dall'edificio a quota zero, per le verifiche di legge.

Ripartizione energia

Quando i moduli fotovoltaici sono installati su più falde con orientamenti differenti, attivare la spunta Impianto fotovoltaico installato su più falde. Per ciascuna falda è necessario inserire i parametri già descritti nei paragrafi precedenti: inclinazione, angolo azimutale, fattore di ombreggiatura e superficie di captazione al netto del telaio.

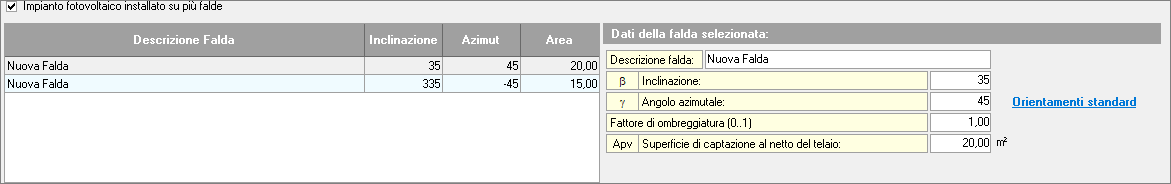

Impianto su più falde

Quando i moduli fotovoltaici sono installati su più falde con orientamenti differenti, attivare la spunta Impianto fotovoltaico installato su più falde. Per ciascuna falda è necessario inserire gli stessi dati richiesti per l'impianto principale: inclinazione, angolo azimutale, fattore di ombreggiatura e superficie di captazione al netto del telaio.

Il dettaglio delle falde viene riportato anche nella stampa della scheda dei calcoli e nella relazione tecnica.
