Ponte Termico: Displuvio
Selezionando la tipologia di ponte termico Displuvio, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.
Questo modello consente di analizzare il ponte termico che si crea lungo il vertice esterno di una struttura, tipicamente una copertura inclinata verso l'esterno.

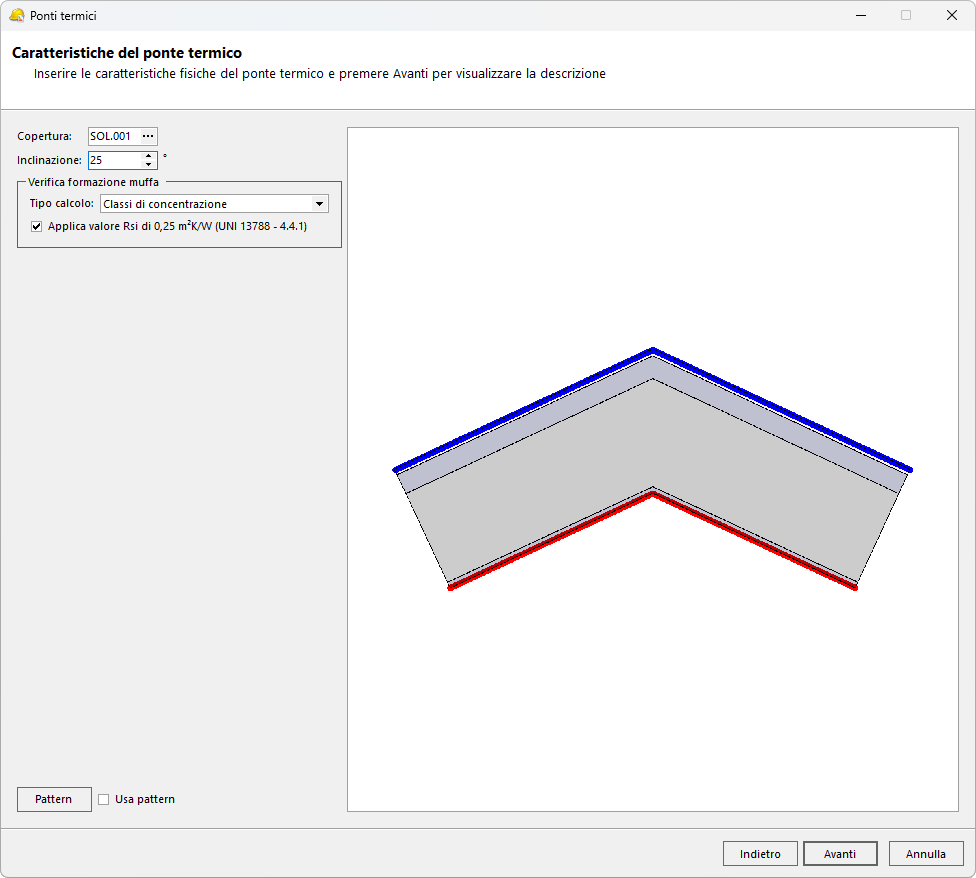

La schermata è suddivisa in due parti:
- Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione verticale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
- Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.
Selezione della struttura e impostazione inclinazione
Per questa tipologia di ponte termico è necessario selezionare la struttura che compone la copertura e inserire l'inclinazione.
Per selezionare la struttura, premere il pulsante accanto al codice della struttura. Si aprirà la pagina di selezione delle strutture orizzontali dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere la tipologia desiderata tra quelle presenti in archivio.
Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata, come descritto nei paragrafi precedenti di questa guida.
Successivamente, inserire nell'apposito campo l'angolazione in gradi.
Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
