Verifica trasmittanze limite
Euclide Certificazione Energetica verifica che le trasmittanze delle strutture opache verticali, delle coperture orizzontali o inclinate, dei pavimenti, dei componenti finestrati e dei vetri rispettino i limiti previsti dalla normativa.
L'accesso alle pagine di verifica delle trasmittanze limite avviene premendo sul relativo pulsante nel gruppo Calcoli e verifiche dell'indice del documento.
Struttura delle pagine di verifica
La verifica delle trasmittanze è suddivisa in cinque pagine:
Trasmittanze limiteTrasmittanze limite +30%Trasmittanze divisoriTrasmissione solareTrasmittanze limite detrazioni

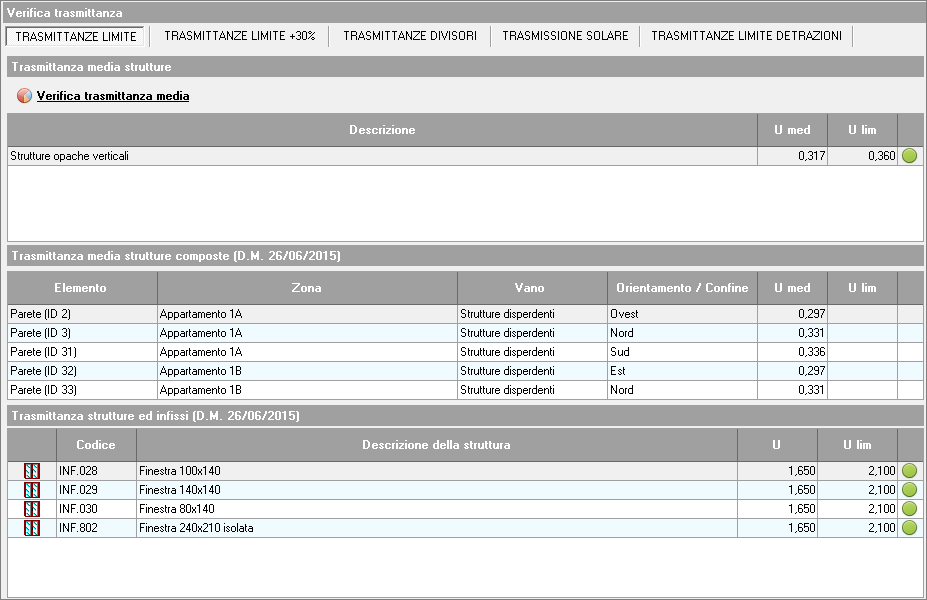

Trasmittanze limite
La prima pagina verifica che le trasmittanze degli elementi dell'involucro edilizio non superino i limiti previsti.
La pagina è suddivisa in due sezioni:
- Nella sezione

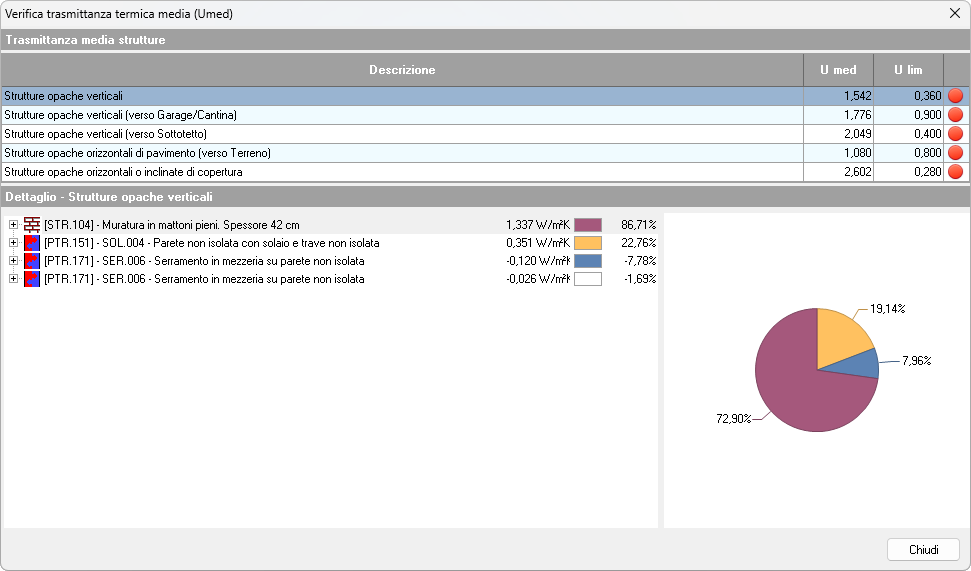

Trasmittanza media struttureviene verificato se l'edificio rispetta i valori limite di trasmittanza termica (U) stabiliti dalla normativa vigente per ciascuna tipologia di elemento dell'involucro edilizio. Il software calcola la trasmittanza media delle diverse strutture e la confronta con i limiti di legge, evidenziando l'eventuale conformità o il mancato rispetto dei requisiti - Nella seconda sezione,
Trasmittanza media strutture composte, viene confrontata la trasmittanza media (U med) di pareti e solai composti con il limite (U lim), considerando anche cassonetti, sottofinestre e ponti termici. Le pareti che superano il limite sono evidenziate con un pallino rosso; se i limiti sono rispettati il pallino è verde. - Nella terza sezione,
Trasmittanza strutture ed infissi, vengono confrontate le strutture non composte e i componenti finestrati con i limiti previsti. Anche qui, le verifiche non conformi sono evidenziate con un pallino rosso.
Trasmittanze limite +30%
La seconda pagina, Trasmittanze limite +30%, presenta la stessa struttura della prima, ma applica limiti maggiorati del 30%. Gli elementi che non rispettano questi limiti sono evidenziati con un pallino rosso.

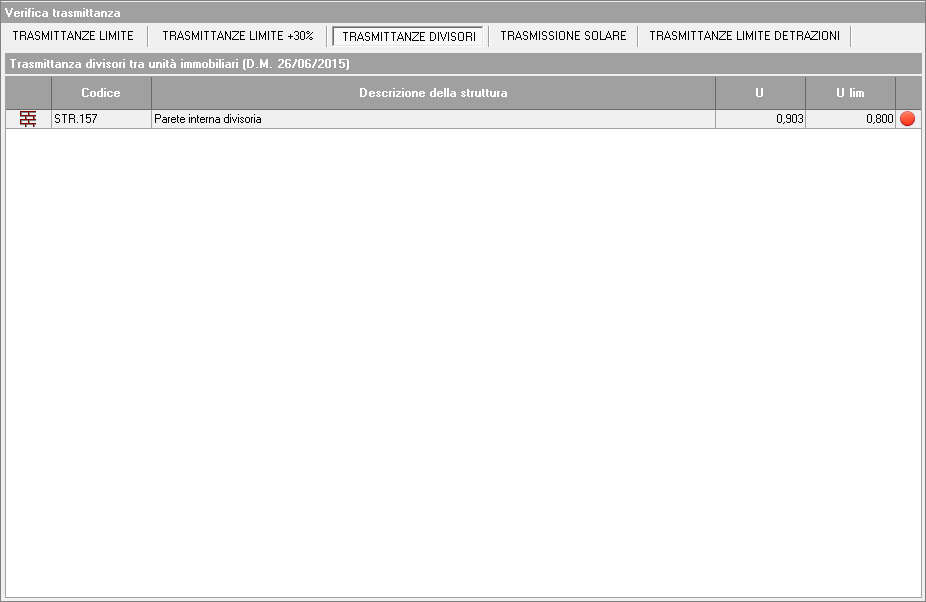

Trasmittanze divisori
La terza pagina, Trasmittanze divisori, confronta la trasmittanza delle strutture che separano edifici o unità immobiliari confinanti. Anche in questo caso, le strutture non conformi sono evidenziate con un pallino rosso.

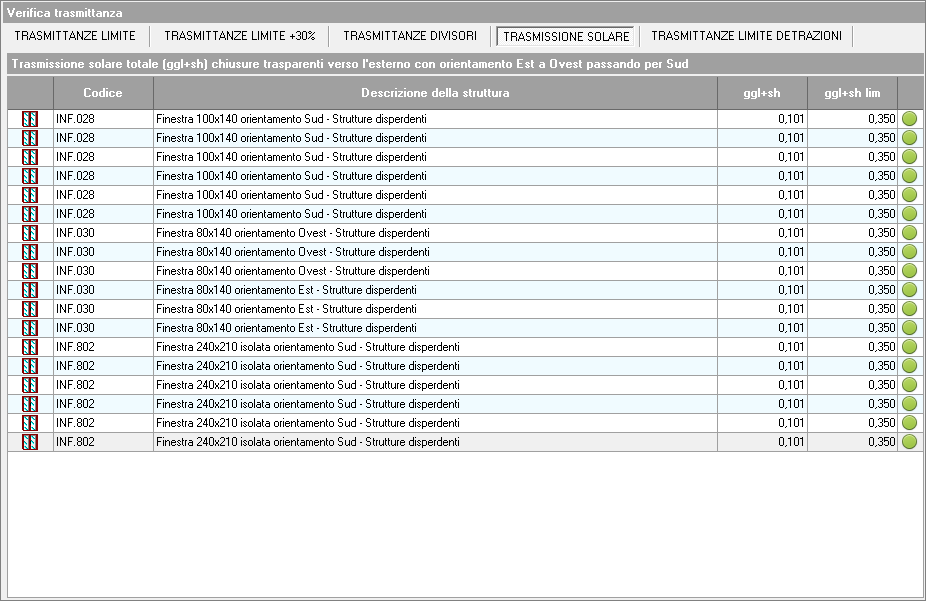

Trasmissione solare
La quarta pagina, Trasmissione solare, confronta il valore della trasmissione solare totale (ggl+sh) delle chiusure trasparenti verso l'esterno, con orientamento da Est a Ovest passando per Sud e in presenza di schermature mobili, rispetto ai valori limite previsti dalla normativa.
NOTA
Per ridurre il valore della trasmissione solare, tra i vari parametri è consigliato agire sul campo Fattore di riduzione dovuto a tendaggi nel dettaglio dell'elemento disperdente infisso.

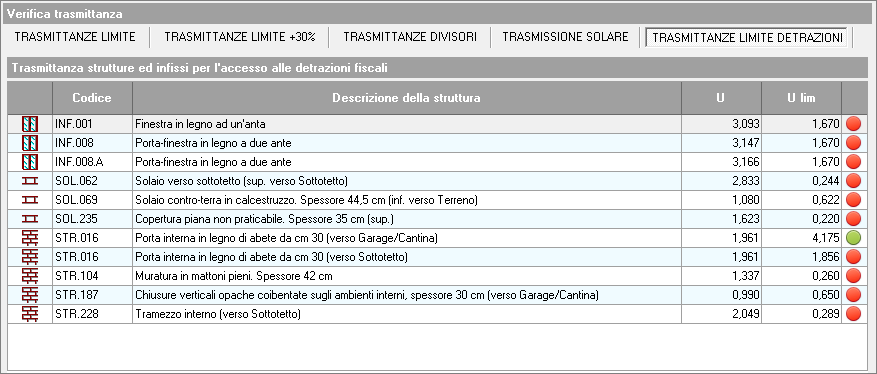

Trasmittanze limite detrazioni
La quinta pagina Trasmittanze limite detrazioni, serve a verificare se i componenti dell'edificio rispettano i requisiti tecnici per accedere ai bonus fiscali (come l'Ecobonus o il Bonus Casa).
NOTA

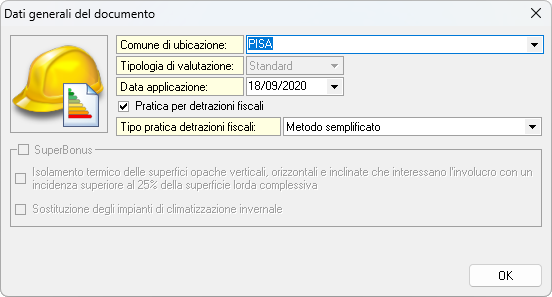

La pagina seguente è disponibile esclusivamente se, nei Dati Generali del documento, è stata selezionata l'opzione Pratica per detrazioni fiscali.
