Solaio composto
Un solaio composto è formato da una struttura principale ed elementi con diverse caratteristiche termiche.
Dati principali

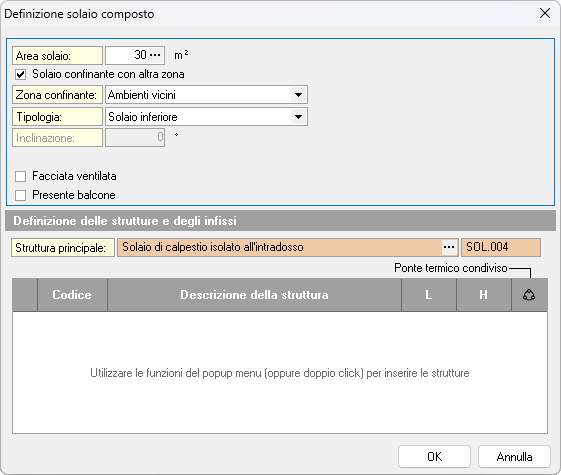

Area solaio (m²): inserire il valore nel campo dedicato.Solaio confinante con altra zona: attivare la spunta e specificare la zona nel campoZona confinante(necessario se il solaio confina con una zona non climatizzata o non servita dallo stesso impianto).Tipologia: selezionare dal menu il tipo di solaio: inferiore, superiore, esterno, interno alla zona.- Se si sceglie
Solaio esterno inclinato, compilare anche il campoInclinazione.
- Se si sceglie

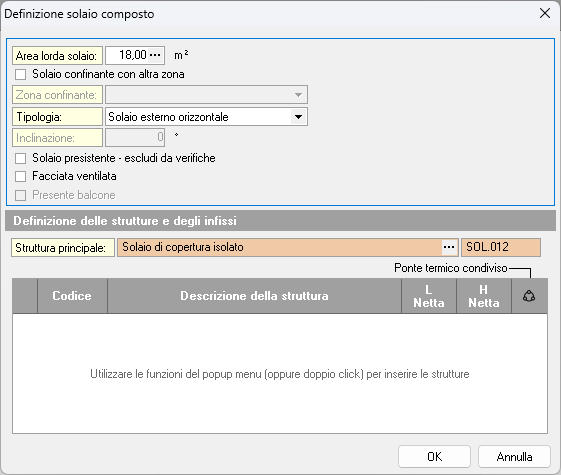

Elemento preesistente (escludi dalle verifiche): attivare la spunta per escludere l'elemento dalle verifiche di legge.Facciata ventilata: attivare la spunta se presente una componente con intercapedine d'aria aperta verso l'esterno; influisce sul calcolo dell'area effettiva soleggiata e sulQH,tr (scambio termico per trasmissione).
Attenzione
Se non viene inserito il campo Area solaio, il programma non permette di proseguire e il tasto Ok risulta disabilitato.
Gestione ponti termici

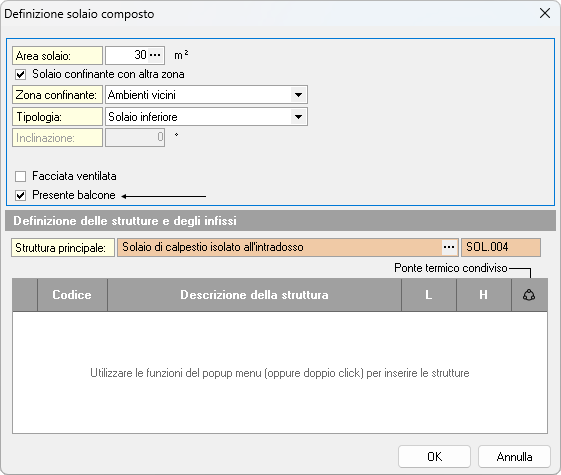

È possibile indicare la presenza di balconi per individuare i ponti termici correlati durante l'esecuzione della funzione Wizard inserimento ponti termici. Questi parametri possono essere impostati anche in multiselezione tramite la funzione Imposta attributi elementi composti.
Struttura principale e elementi secondari
Nella parte inferiore della finestra occorre indicare la struttura principale del solaio. Premendo il pulsante a lato del campo, è possibile scegliere la struttura tra quelle orizzontali già utilizzate nella pratica o tra tutte le strutture orizzontali presenti nell'archivio generale attivando l'opzione Visualizza strutture dell'archivio generale del programma..
La parte più in basso della finestra contiene un elenco dove inserire elementi che rappresentano discontinuità nel solaio, come infissi, ponti termici.

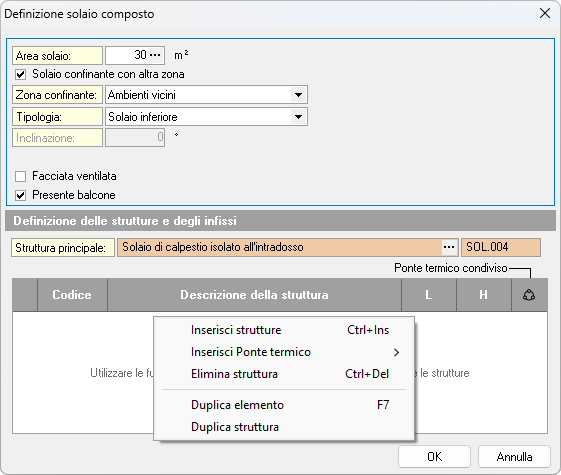

Per inserire, cancellare o duplicare elementi nell'elenco, utilizzare il tasto destro del mouse e selezionare il comando desiderato dal menu contestuale.
Il comando Duplica elemento consente di creare una copia dell'elemento attualmente selezionato.
FOCUS
Ad esempio, duplicando l'elemento con codice SOL.063 (Solaio intermedio), il software ne crea una copia con le stesse identiche caratteristiche e proprietà dell'originale. Ciò significa che ogni modifica apportata a una sua caratteristica verrà automaticamente applicata anche a tutti gli altri elementi contrassegnati dallo stesso codice: ad esempio SOL.063.
A differenza del comando Duplica elemento, il comando Duplica struttura crea una copia dell'elemento selezionato assegnandole un nuovo codice univoco.
FOCUS
In questo modo, la copia diventa del tutto indipendente dall'originale, quindi le eventuali modifiche apportate alle sue caratteristiche non verranno estese agli altri elementi. Ogni variazione interesserà solo ed esclusivamente alla struttura contrassegnata dal nuovo codice identificativo, ad esempio SOL.063.A.

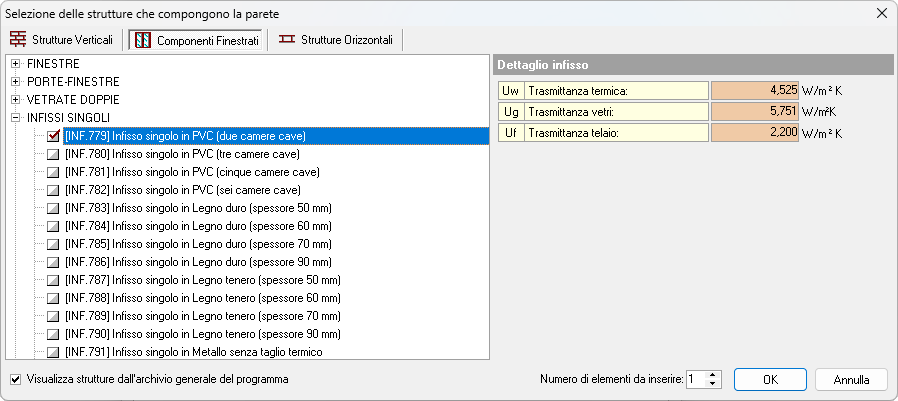

L'inserimento di un nuovo elemento avviene scegliendo una tipologia già utilizzata nella pratica o prelevandola dall'archivio generale. È possibile selezionare il tipo di elemento tra Componenti finestrati e Strutture orizzontali, utilizzando gli appositi pulsanti nella parte alta della finestra di selezione.
Per inserire i ponti termici, utilizzare il tasto destro del mouse all'interno della definizione della struttura e selezionare il comando Inserisci Ponte termico. Le opzioni disponibili sono: Da Abaco, Da archivio personalizzato o Personalizzato. Per maggiori dettagli, consultare la sezione I ponti termici.

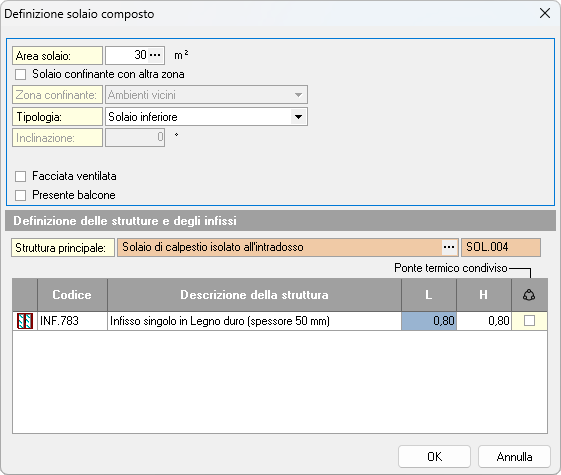

Una volta completata la struttura del solaio composto e premuto Ok, il software memorizza i dati inseriti. Nell'esempio in figura è stato inserito un infisso che funziona da lucernaio (tipo velux) nel solaio.
Attenzione
Utilizzando i solai composti il software in automatico detrae dal solaio stesso tutti gli elementi al suo interno.
Approfondimenti
Come si inserisce il lucernaio (detto anche velux) nel solaio superiore?
