Distribuzione
Introduzione
La sezione Distribuzione dell'Impianto consente di calcolare le perdite dovute al sottosistema di distribuzione dell'energia termica e il rendimento di distribuzione, sia per riscaldamento che per ACS. La parte di distribuzione del circuito di climatizzazione invernale può essere utilizzata anche per il calcolo della distribuzione per la climatizzazione estiva.
La sezione Distribuzione è suddivisa in due sottosezioni:
ηd - Rendimento circuito di distribuzione idronico (UNI/TS 11300-2:2019 7.3)ηd,w - Impianto di distribuzione per Acqua Calda per uso Sanitario (UNI/TS 11300-2:2019 6.4)
Rendimento circuito idronico
Euclide Certificazione Energetica prevede due tipologie di valutazione per questo calcolo: di Progetto (design rating) e Standard (asset rating).
Valutazione di progetto
La valutazione di Progetto si basa sull'Appendice A della UNI/TS 11300-2 e consiste nel valutare puntualmente le dispersioni termiche che avvengono nel sistema di distribuzione.

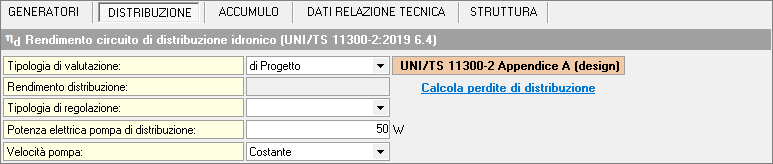

Dopo avere selezionato questa opzione nel campo Tipologia di valutazione, occorre premere il pulsante Calcola perdite di distribuzione e inserire nella finestra dedicata i dati delle tubazioni sulle quali vengono calcolate le dispersioni.

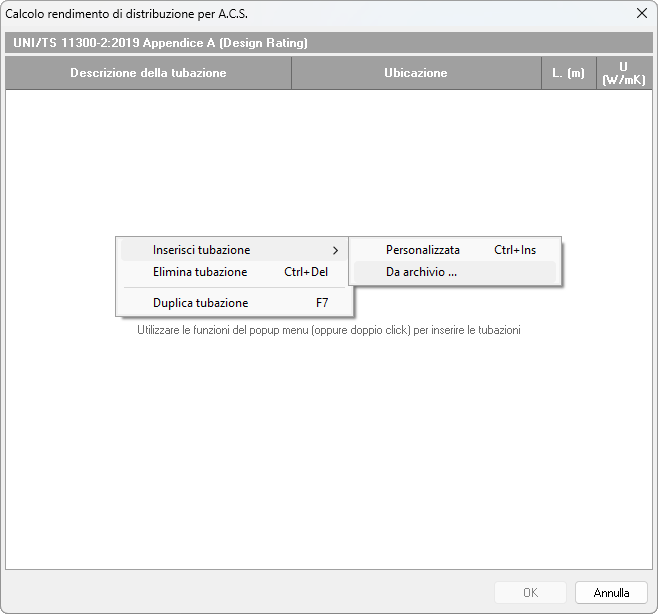

All'interno della finestra dedicata al Calcolo del rendimento di distribuzione, cliccando con il tasto destro del mouse è possibile aggiungere, eliminare o duplicare le tubazioni.
È inoltre possibile richiamare le tubazioni precedentemente salvate nell'archivio utilizzando il comando Inserisci tubazione | Da archivio..., disponibile nel menu contestuale attivabile con il tasto destro del mouse.
Questo comando consente di richiamare una tubazione già inserita all'interno dell'archivio delle tubazioni, prelevandone direttamente i dati senza doverli reinserire manualmente.
Dati tubazioni

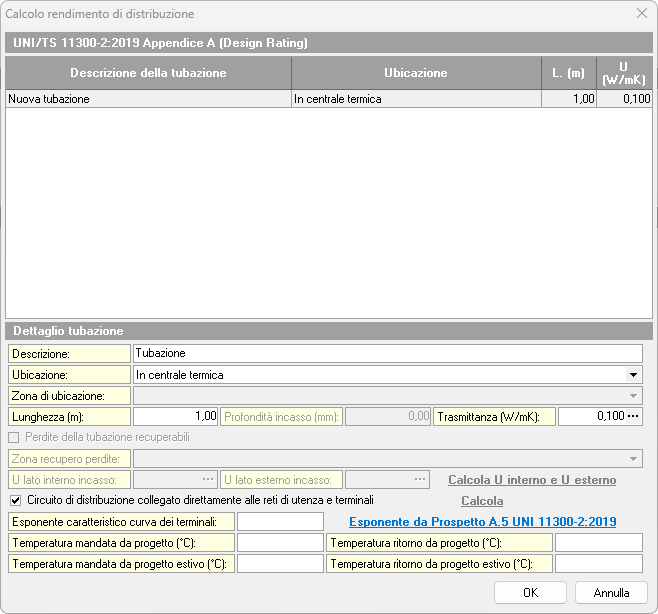

La finestra per il calcolo delle perdite di distribuzione secondo l'Appendice A della norma UNI/TS 11300-2 (design rating) è divisa in due parti: in alto si trova l'elenco delle tubazioni, in basso il dettaglio della tubazione selezionata dove occorre inserire i dati delle tubazioni che distribuiscono il calore.
I dati da inserire possono variare in base all'ubicazione della tubazione, se installata in un locale riscaldato o non riscaldato.
Scegliendo la zona di ubicazione, il programma utilizza la temperatura ambiente di quella zona. È possibile inserire anche la zona in cui si recuperano le perdite del tratto di tubazione in esame.
Oltre alla lunghezza ed eventuale profondità di incasso, un dato importante da inserire è la trasmittanza termica lineare di ciascun tratto di tubatura. Se questo dato è noto (ad esempio fornito dal produttore), è sufficiente inserirlo nell'apposito campo. Se non è noto, è possibile calcolarlo premendo il pulsante a destra del campo e compilando i dati nella finestra della trasmittanza lineare della tubazione.
Nel caso il circuito di distribuzione dell'impianto sia collegato direttamente alle reti di utenza e quindi ai terminali di emissione, le temperature di mandata e ritorno saranno calcolate inserendo i dati dei terminali di emissione.
Calcolo trasmittanza tubazione

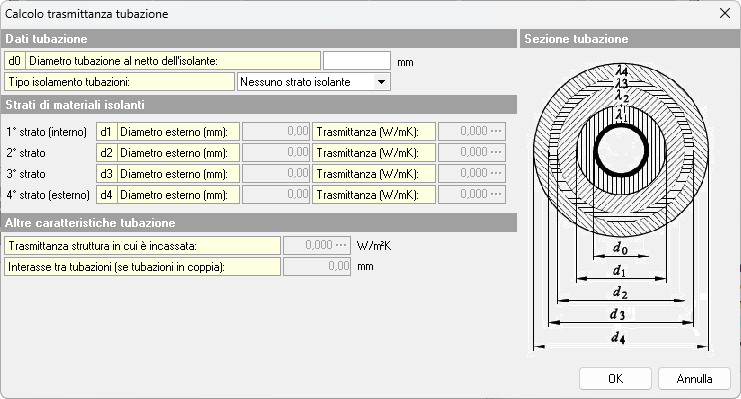

Per calcolare la trasmittanza di una tubazione secondo la UNI/TS 11300-2 Appendice A, occorre inserire nella finestra dedicata le caratteristiche della tubazione.
Nella sezione Strati di materiali isolanti vanno inseriti i diametri esterni, inclusi il diametro della tubazione e degli eventuali strati di isolante sottostanti, e la trasmittanza del materiale isolante.
Nella sezione Caratteristiche tubazione bisogna inserire il diametro esterno (senza eventuale isolante) della tubazione, la trasmittanza della muratura o terreno in cui è incassata (lasciare zero se la tubazione è in aria aperta) e la distanza tra due tubazioni nel caso di tubazioni in coppia.
Dopo avere inserito tutti i dati, premendo Ok, si ritorna alla finestra del calcolo del rendimento di distribuzione, dove sarà riportato in automatico il valore di trasmittanza lineare della tubazione così calcolato.
Se la spunta su Perdite della tubazione recuperabili è attiva, sarà possibile cliccare sul pulsante Calcola U interno e U esterno.

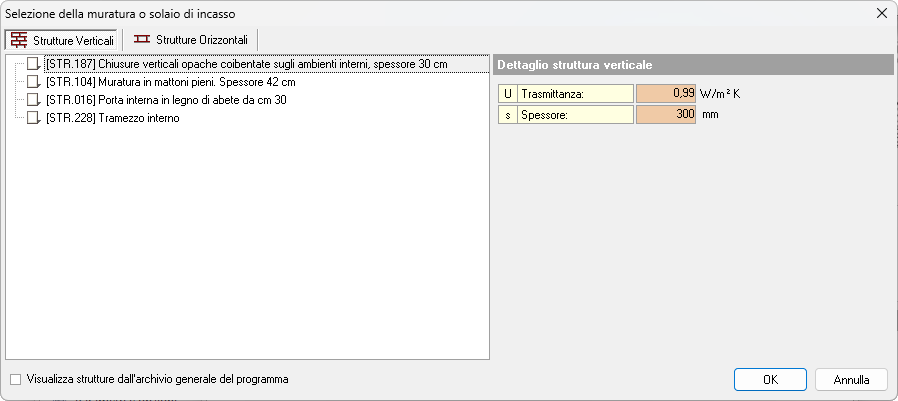

Nella finestra che appare, selezionare sulla sinistra il tipo di muratura o solaio e sulla destra lo strato dove è incassata la tubatura, per far calcolare al software la trasmittanza derivante dal lato interno o esterno in cui è incassata la tubazione.
Calcolo temperatura e portata

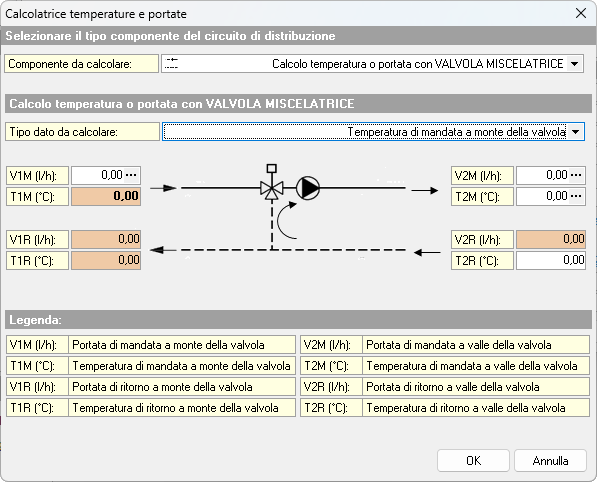

Cliccando sul tasto Calcola, quando la spunta su Circuito di distribuzione collegato direttamente alle reti di utenza e terminali non è abilitata, si apre una finestra nella quale è possibile selezionare il tipo di componente del circuito di distribuzione per il calcolo della temperatura o della portata con valvola.
Dopo avere inserito tutti i dati, premendo Ok, si ritorna alla finestra del calcolo del rendimento di distribuzione.
Da questa finestra, cliccando su Ok, si ritorna alla pagina Distribuzione.

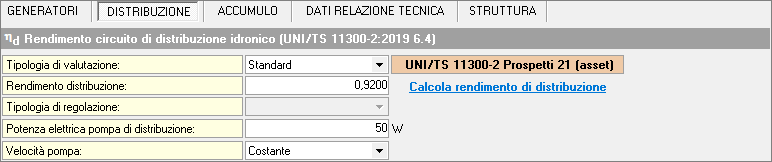

Valutazione standard

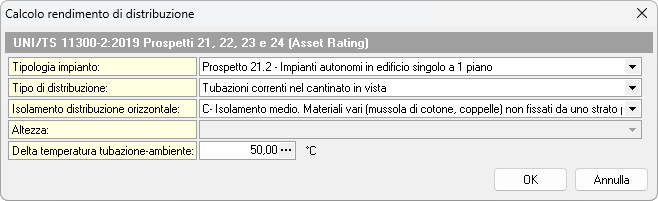

La valutazione Standard (asset rating) del rendimento di distribuzione si basa sui Prospetti 21, 22, 23 e 24 della norma UNI/TS 11300-2. Dopo avere selezionato la tipologia di valutazione, premendo il pulsante Calcola rendimento di distribuzione, compare la finestra per il calcolo del rendimento di distribuzione.
In questa finestra occorre selezionare, tra i campi a scorrimento, in quale dei casi presentati si trova l'edificio. Una volta compilati tutti i campi, premendo Ok, si ritorna alla pagina del generatore, dove sarà riportato in automatico il valore del rendimento di distribuzione così calcolato.
Distribuzione ACS
Tramite l'apposita spunta Sistemi con tubazioni di ricircolo, è possibile indicare se sono presenti sistemi con tubazioni di ricircolo.
NOTA
Abilitando la spunta non sarà possibile inserire la tipologia di valutazione, ma si potrà indicare se la distribuzione corrente è totalmente in ambiente climatizzato barrando l'apposita spunta e calcolare le perdite di distribuzione di ACS completando l'inserimento delle tubazioni, come descritto in precedenza.
Se non si abilita la spunta è possibile selezionare una tra le tre tipologie di valutazione disponibili:
Appendice AProspetto 30Valore dichiarato

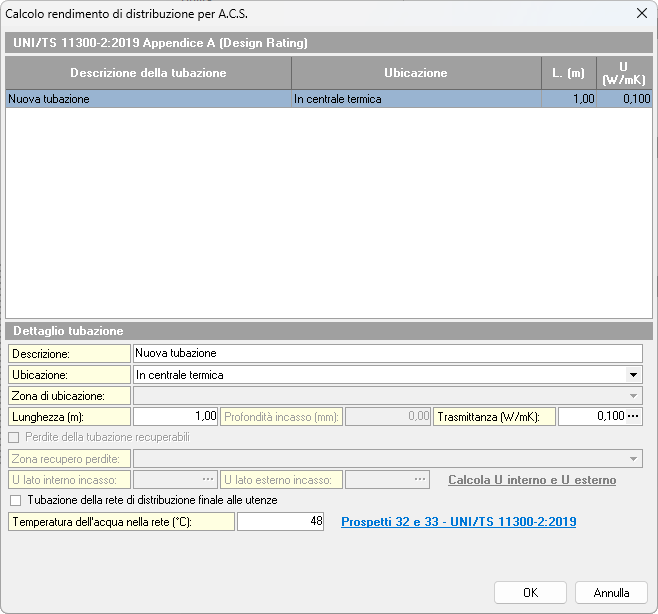

Se si sceglie come tipologia di valutazione l'Appendice A, sarà possibile calcolare le perdite di distribuzione completando l'inserimento delle tubazioni come descritto in precedenza.
Scegliendo invece come tipologia di valutazione il Prospetto 30, è possibile indicare se si tratta di sistemi installati prima dell'entrata in vigore della L.373/1976 e/o se la distribuzione corrente avviene totalmente in ambiente climatizzato, attivando o meno le relative spunte.
Queste spunte influenzano il calcolo delle perdite di distribuzione di ACS.
NOTA
Il Prospetto 30 è la tipologia di valutazione che si utilizza principalmente nel caso di valutazioni standard.
Se si sceglie come tipologia di valutazione Valore dichiarato, sarà possibile indicare nel campo Rendimento di distribuzione ACS il valore del rendimento.
In base alle scelte effettuate, alcuni campi possono essere disabilitati, ma risulterà sempre attivo il campo Potenza elettrica pompa di distribuzione ACS, il cui valore è da esprimere in Watt.
Nel caso di sistemi con tubazione di ricircolo, è possibile indicare la tipologia del tempo di attivazione tra quelle disponibili dal menu a tendina: Continuo, Regolato con dispositivi a tempo e Regolato con dispositivi a lettura della temperatura.
