Pareti composte
Una parete composta è una struttura che delimita un lato di un vano, formata da una struttura principale e da elementi con diverse caratteristiche termiche.
Dati principali

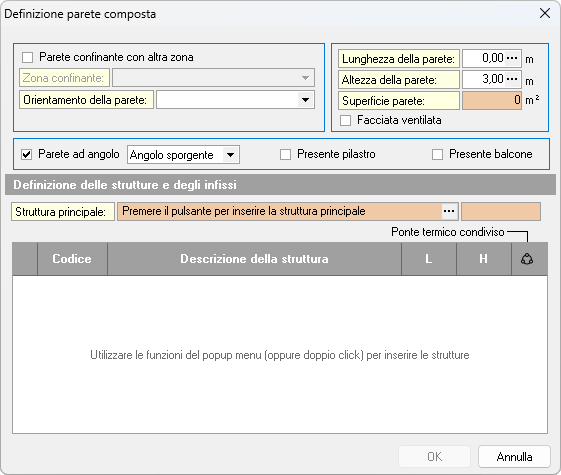

In questa finestra è necessario inserire l'orientamento della parete o, se la parete confina con una zona non climatizzata o non servita dallo stesso impianto, specificare la zona confinante.
Inserire la lunghezza e l'altezza della parete (il programma propone l'altezza media del vano già inserita). La Superficie parete viene calcolata automaticamente.
Nella sezione dei dati principali sono disponibili alcune opzioni aggiuntive:

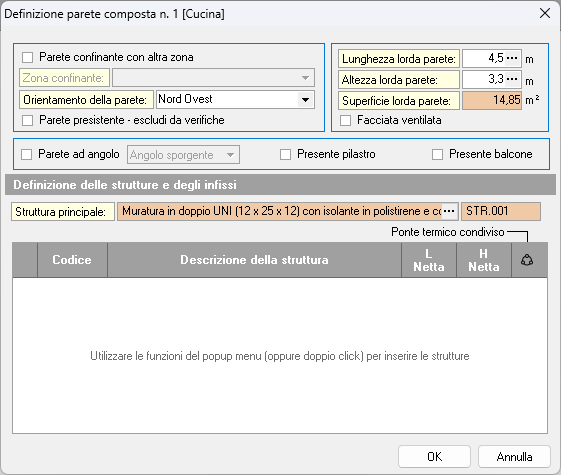

Elemento preesistente (escludi dalle verifiche): se questa opzione è attivata, la parete viene considerata come già esistente e viene esclusa dalle verifiche di legge previste dal software.Facciata ventilata: attivando questo flag, il programma tiene conto della presenza di una facciata ventilata nel calcolo dell'area effettiva soleggiata delle strutture opache, influenzando così il calcolo delQH,tr (scambio termico per trasmissione). Questa opzione va utilizzata quando la parete include componenti con intercapedine d'aria aperta verso l'esterno.
Queste impostazioni permettono di adattare il comportamento del software alle specifiche caratteristiche della parete composta.
Attenzione
Se uno di questi campi non è compilato, il tasto Ok rimane disabilitato.
Gestione ponti termici
È possibile indicare la presenza di pareti ad angolo, pilastri e balconi per individuare i ponti termici correlati durante l'esecuzione della funzione Wizard inserimento ponti termici. Questi parametri possono essere impostati anche in multiselezione tramite la funzione Imposta attributi elementi composti.
Struttura principale e elementi secondari

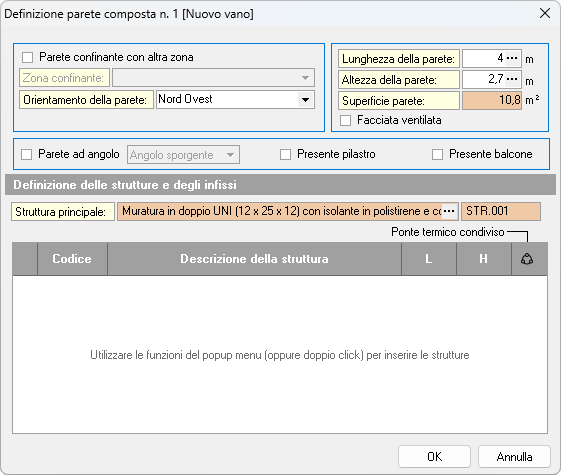

Nella parte inferiore della finestra occorre indicare la struttura principale della parete. Premendo il pulsante a lato del campo, è possibile scegliere la struttura tra quelle verticali già utilizzate nella pratica o tra tutte le strutture verticali presenti nell'archivio generale attivando l'opzione Visualizza strutture dell'archivio generale del programma.

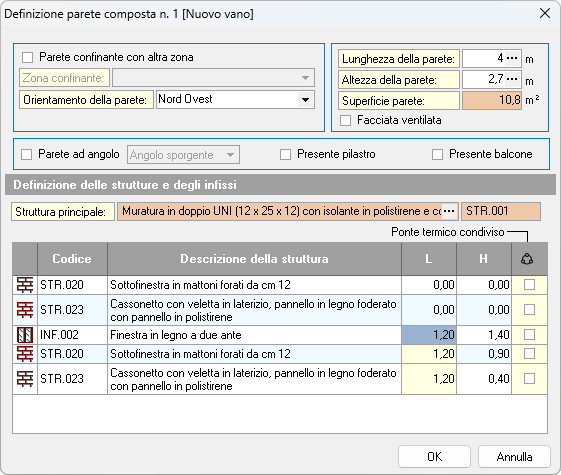

La parte più in basso della finestra contiene un elenco dove inserire elementi che rappresentano discontinuità nella parete, come infissi, ponti termici o parti con spessore o trasmittanza diversa dalla struttura principale.

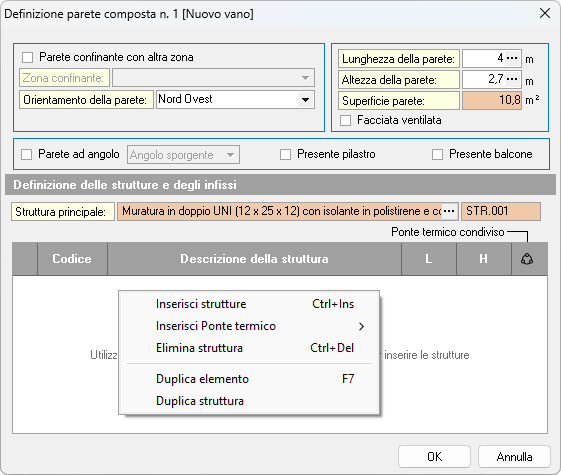

Per inserire, cancellare o duplicare elementi nell'elenco, utilizzare il tasto destro del mouse e selezionare il comando desiderato dal menu contestuale.
Il comando Duplica elemento consente di creare una copia dell'elemento attualmente selezionato.
FOCUS
Ad esempio, duplicando l'elemento con codice STR.156 (Parete esterna), il software ne crea una copia con le stesse identiche caratteristiche e proprietà dell'originale. Ciò significa che ogni modifica apportata a una sua caratteristica verrà automaticamente applicata anche a tutti gli altri elementi contrassegnati dallo stesso codice: ad esempio STR.156.
A differenza del comando Duplica elemento, il comando Duplica struttura crea una copia dell'elemento selezionato assegnandole un nuovo codice univoco.
FOCUS
In questo modo, la copia diventa del tutto indipendente dall'originale, quindi le eventuali modifiche apportate alle sue caratteristiche non verranno estese agli altri elementi. Ogni variazione interesserà solo ed esclusivamente alla struttura contrassegnata dal nuovo codice identificativo, ad esempio STR.069.A.

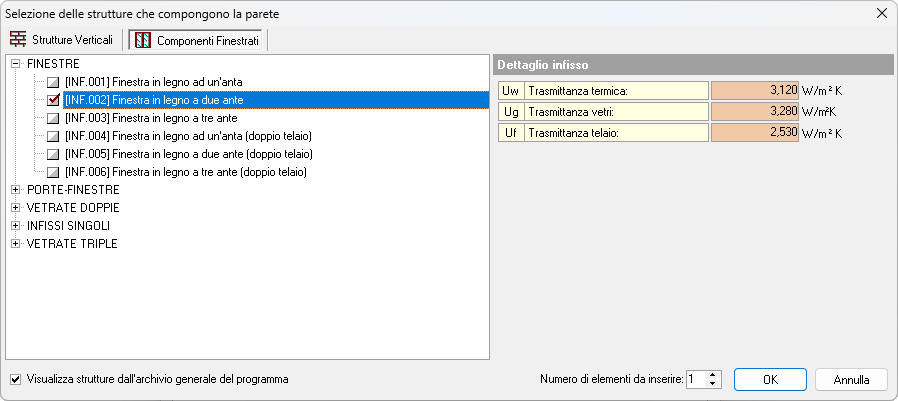

L'inserimento di un nuovo elemento avviene scegliendo una tipologia già utilizzata nella pratica o prelevandola dall'archivio generale. È possibile selezionare il tipo di elemento tra Componenti finestrati e Strutture verticali, utilizzando gli appositi pulsanti nella parte alta della finestra di selezione.
La funzione Numero di elementi da inserire consente di specificare la quantità di elementi selezionati da aggiungere, permettendo così l'inserimento simultaneo di un numero definito di elementi.
Per inserire i ponti termici, utilizzare il tasto destro del mouse all'interno della definizione della struttura e selezionare il comando Inserisci Ponte termico. Le opzioni disponibili sono: Da Abaco, Da archivio personalizzato o Personalizzato. Per maggiori dettagli, consultare la sezione I ponti termici.
Una volta completata la struttura della parete composta e premuto OK, il software memorizza i dati inseriti.
Attenzione
Utilizzando le pareti composte il software in automatico detrae dalla parete stessa tutti gli elementi al suo interno.
