A.C.S (zona)
La pagina A.C.S. della zona termica consente di gestire i dati relativi alla produzione di acqua calda sanitaria per la zona termica selezionata, in base alle impostazioni definite nella pagina Generatori del nodo Impianto.

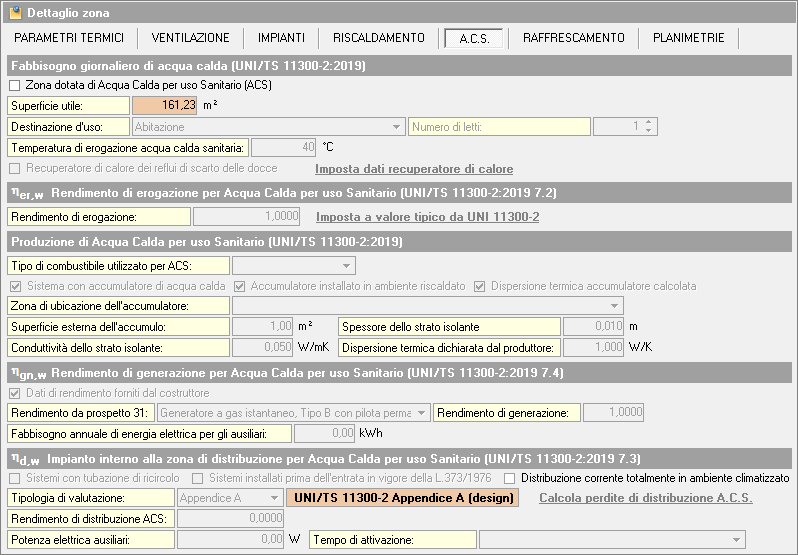

Il primo dato da specificare è se la zona dispone del servizio di Acqua Calda Sanitaria. Questa informazione viene indicata tramite la spunta Zona dotata di Acqua Calda per uso Sanitario (ACS). Se la spunta non è attiva, tutti i campi della pagina vengono disabilitati.
Se la zona è dotata di ACS, è necessario indicare la Destinazione d'uso.
- Zone residenziali: il software calcola automaticamente il fabbisogno giornaliero di litri di ACS in base alla destinazione d'uso e alla superficie utile della zona.
- Zone non residenziali: è richiesto l'inserimento di parametri aggiuntivi specifici per la tipologia selezionata, come ad esempio il numero di posti letto per hotel o il numero di docce per palestre.
Deve essere inoltre specificata la temperatura di erogazione dell'ACS, necessaria per il calcolo del fabbisogno di acqua calda della zona.
È possibile indicare la presenza di recuperatori di calore dai reflui delle docce attivando la spunta Recuperatore di calore dei reflui di scarto delle docce e impostando i valori tramite il comando Imposta dati recuperatore di calore.
Impianto ACS dedicato alla zona

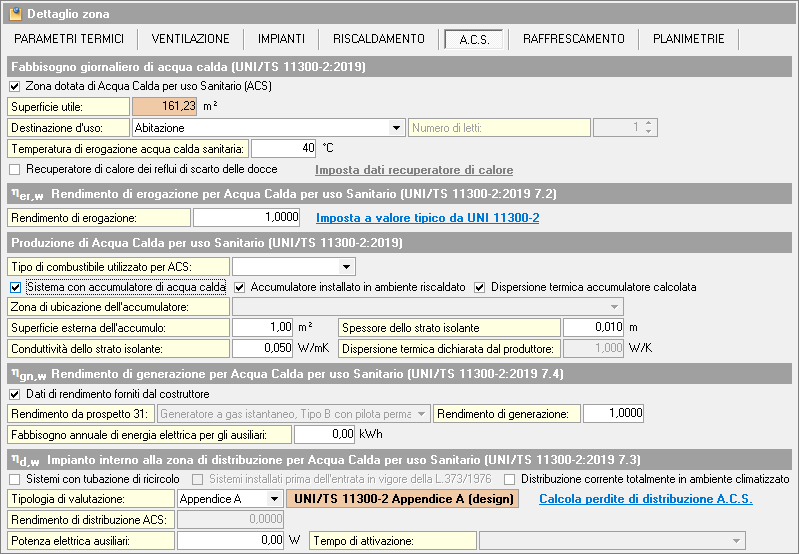

Se nella pagina Generatori del nodo Impianto la spunta Generatori locali per ogni zona termica è attivata, saranno disponibili tutti i campi della pagina ACS della zona selezionata e sarà necessario specificare i dati dell'impianto di generazione dell'ACS per quella zona.
In presenza di un impianto ACS dedicato alla zona termica, è necessario specificare:
- Tipo di combustibile utilizzato dal generatore di ACS
- Presenza di accumulatore di acqua calda
- Caratteristiche dell'accumulatore, se presente
Il software calcola tutte le perdite e i rendimenti relativi all'ACS, considerando anche la quota di perdite recuperata come energia per il riscaldamento (ad esempio, tubazioni non isolate installate in locali riscaldati).
Se è presente un accumulatore, è necessario indicare la temperatura dell'ambiente di installazione e la dispersione termica dell'accumulatore (in W/K). Se la dispersione non è nota, può essere calcolata inserendo la superficie esterna e i dati di isolamento termico.
FOCUS
Se l'accumulatore è installato in un ambiente riscaldato, tutte le perdite sono considerate recuperabili come energia termica per il riscaldamento. Se invece è installato all'esterno o in ambiente non riscaldato, le perdite sono considerate non recuperabili.
Attenzione
Se si seleziona Bollitore elettrico per ACS, le perdite di accumulo sono già considerate nel rendimento e non è necessario inserire i dati dell'accumulo.
