Ponte Termico: Infisso

Selezionando la tipologia di ponte termico Infisso, si accede alla pagina in cui è possibile definire le caratteristiche fisiche e termiche di questo archetipo.

Questo modello consente di analizzare il ponte termico che si crea lungo la linea di contatto tra una parete e un infisso.

La schermata è suddivisa in due parti:

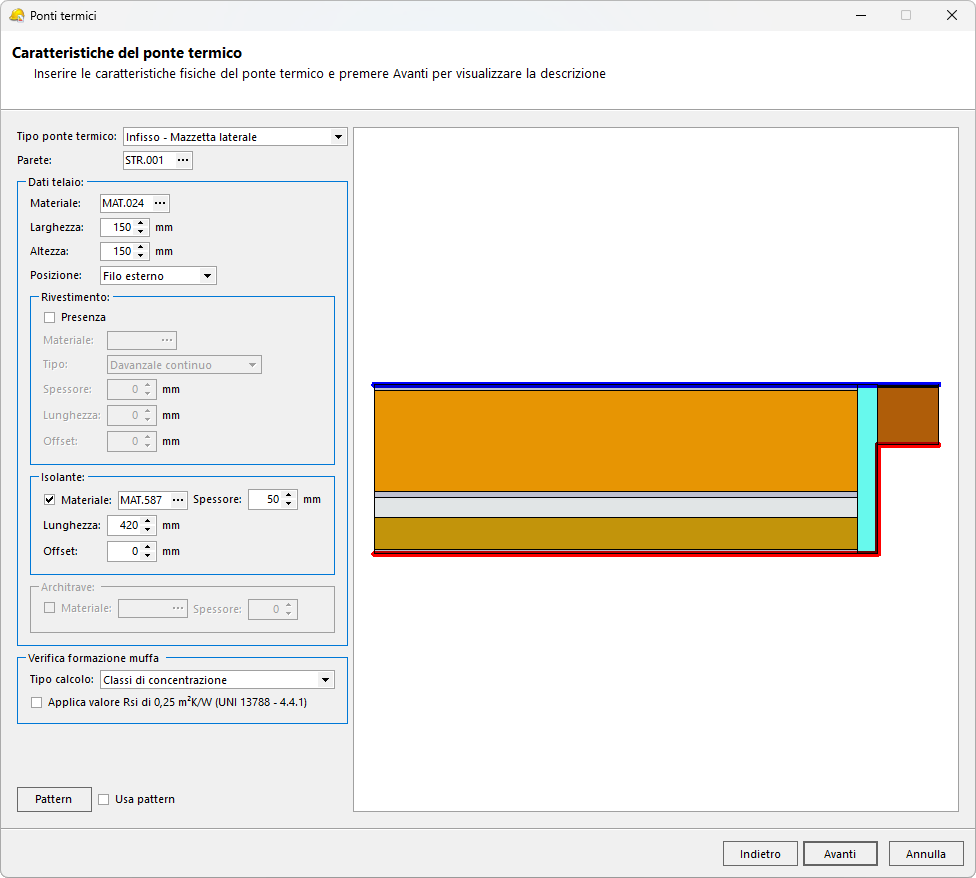

• Nella parte destra viene rappresentata la stratigrafia del ponte termico, visualizzata in sezione orizzontale e costruita automaticamente in base ai dati inseriti. Le linee blu e rosse rappresentano rispettivamente le superfici esterne e interne, mentre i materiali e gli strati delle strutture sono identificati tramite pattern definiti nell'archivio dei materiali, come negli altri moduli di Euclide Certificazione Energetica.
• Nella parte sinistra si inseriscono le caratteristiche del ponte termico in analisi.

Selezione della struttura della parete

Occorre selezionare la struttura che compone la parete su cui è inserito l'infisso. La parete è rappresentata a sinistra della stratigrafia, mentre il telaio dell'infisso è a destra.

Per selezionare la struttura, premere il pulsante accanto al codice della struttura. Si aprirà la pagina di selezione delle strutture verticali dell'archivio di Euclide Certificazione Energetica, dove è possibile scegliere la tipologia desiderata tra quelle presenti in archivio.

Una volta confermata la scelta con il pulsante Ok, tutte le caratteristiche termofisiche degli strati saranno riportate automaticamente e la stratigrafia aggiornata.

Inserimento dati telaio infisso

Per il telaio dell'infisso occorre specificare:

• Il materiale, selezionabile tramite il pulsante accanto al codice materiale, scegliendo dall'archivio materiali.
• L'altezza e la larghezza del telaio, da inserire in millimetri.
• Nel campo Posizione del telaio, indicare se il telaio si trova a ridosso della superficie esterna della parete, al pari della superficie interna o a metà tra interno ed esterno.
• Se necessario, attivare il flag Larghezza Manuale e/o Altezza Manuale per inserire dimensioni personalizzate del telaio.

È possibile inserire i dati di un eventuale strato di isolante presente sul telaio, specificando se è posizionato solo sul lato esterno, solo su quello interno o su entrambi.

È prevista anche la possibilità di inserire un rivestimento sul telaio, specificando materiale, spessore e posizionamento (interno e/o esterno).

Eventuali ulteriori rivestimenti e isolanti possono essere inseriti con le stesse modalità descritte nei paragrafi precedenti.

Quando tutti i campi che caratterizzano il ponte termico sono stati compilati, selezionare Avanti per accedere alla pagina successiva del wizard, dove è possibile personalizzare la descrizione del ponte termico in analisi.
